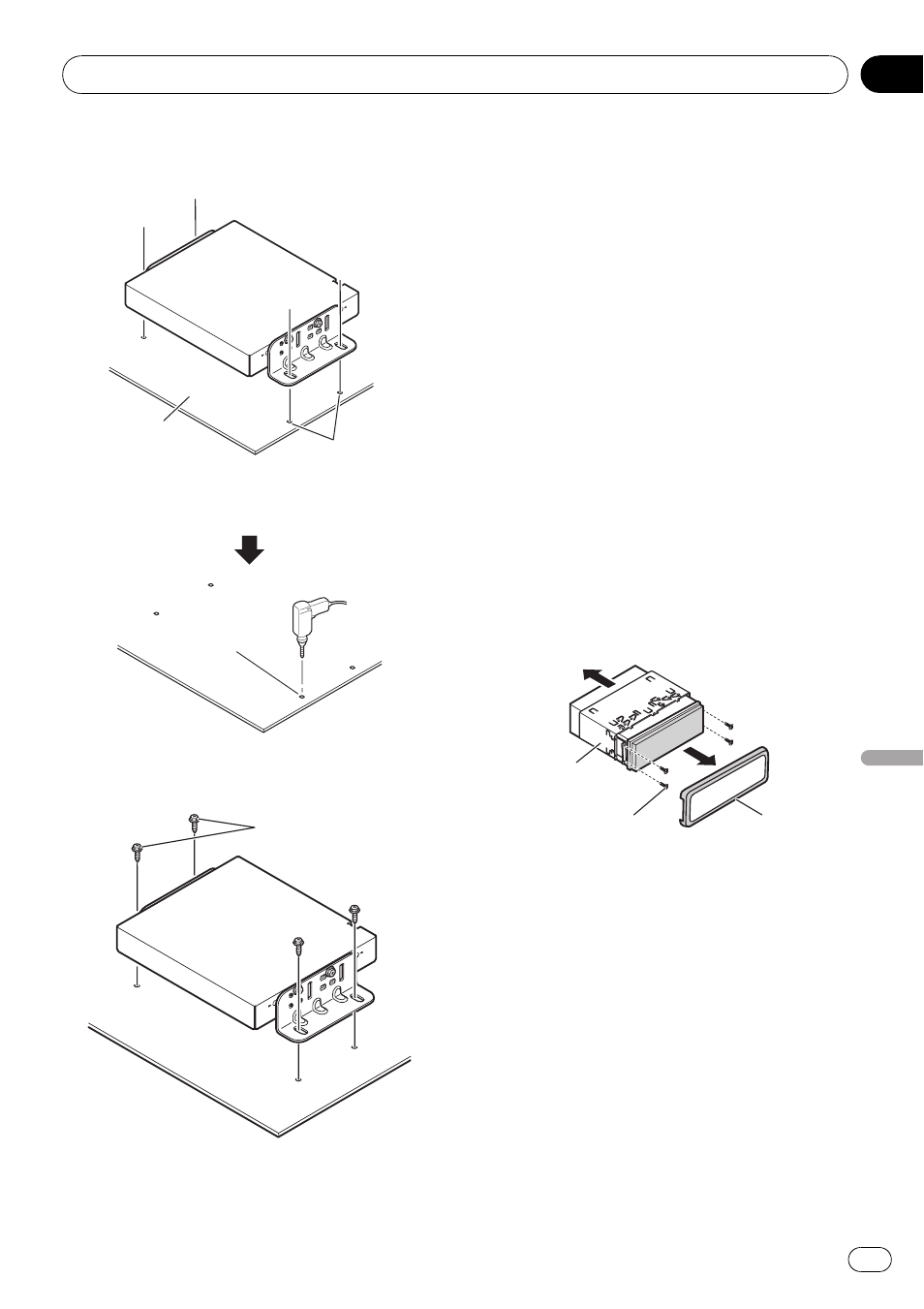

2 Stabilire la posizione di installazione ed
eseguire i fori.
Contrassegnare le
posizioni per
eseguire i fori.
Scheda di
installazione
Eseguire i fori di
diametro tra 4 mm
e 4,5 mm.
3 Fissare saldamente usando le viti auto-
filettanti.
Vite autofilettante
(6 mm × 16 mm)
Montaggio anteriore o
posteriore di standard DIN
L
’unità display può essere montato senza pro-
blemi dalla parte
“anteriore” (montaggio DIN
anteriore convenzionale) o
“posteriore” (instal-
lazione DIN a montaggio posteriore, facendo
uso dei fori per viti filettate presenti sui due
lati dello chassis dell
’unità). Per dettagli, vede-
re i seguenti metodi di installazione e le relati-
ve illustrazioni.
Prima di installare l
’unità
% Rimuovere la cornice ed il supporto.
La rimozione della cornice risulta più facile se
se ne estendono il lato superiore e inferiore.
Allentare quindi le viti (2 mm × 3 mm) in
modo da rimuovere il supporto.
! Per riapporre la cornice dopo avere installa-
to il supporto è necessario premerlo nell
’u-
nità sino ad avvertirne lo scatto in
posizione.
Vite
(2 mm 3 mm)
Supporto
Cadre
Montaggio anteriore a
standard DIN
Installazione con la boccola in gomma
1 Stabilire la posizione delle staffe latera-
li.
# Quando si installa in uno spazio poco profon-
do, modificare la posizione delle staffe laterali
corte. In questo caso, applicare del nastro di co-
pertura sulle parti che sporgono dal cruscotto.
(La cornice non viene utilizzata.)
