ATTENTION
Veiller à utiliser un CD-RM10 (vendu séparément)
pour le câblage. En cas d
’utilisation d’autres câ-
bles, il se peut que la position du câblage diffère,
entraînant des troubles de l
’image et du son.
OK
G V R
L
G R V
L
L : Audio gauche (Blanc)
R : Audio droite (Rouge)
V : Vidéo (Jaune)
G : Masse

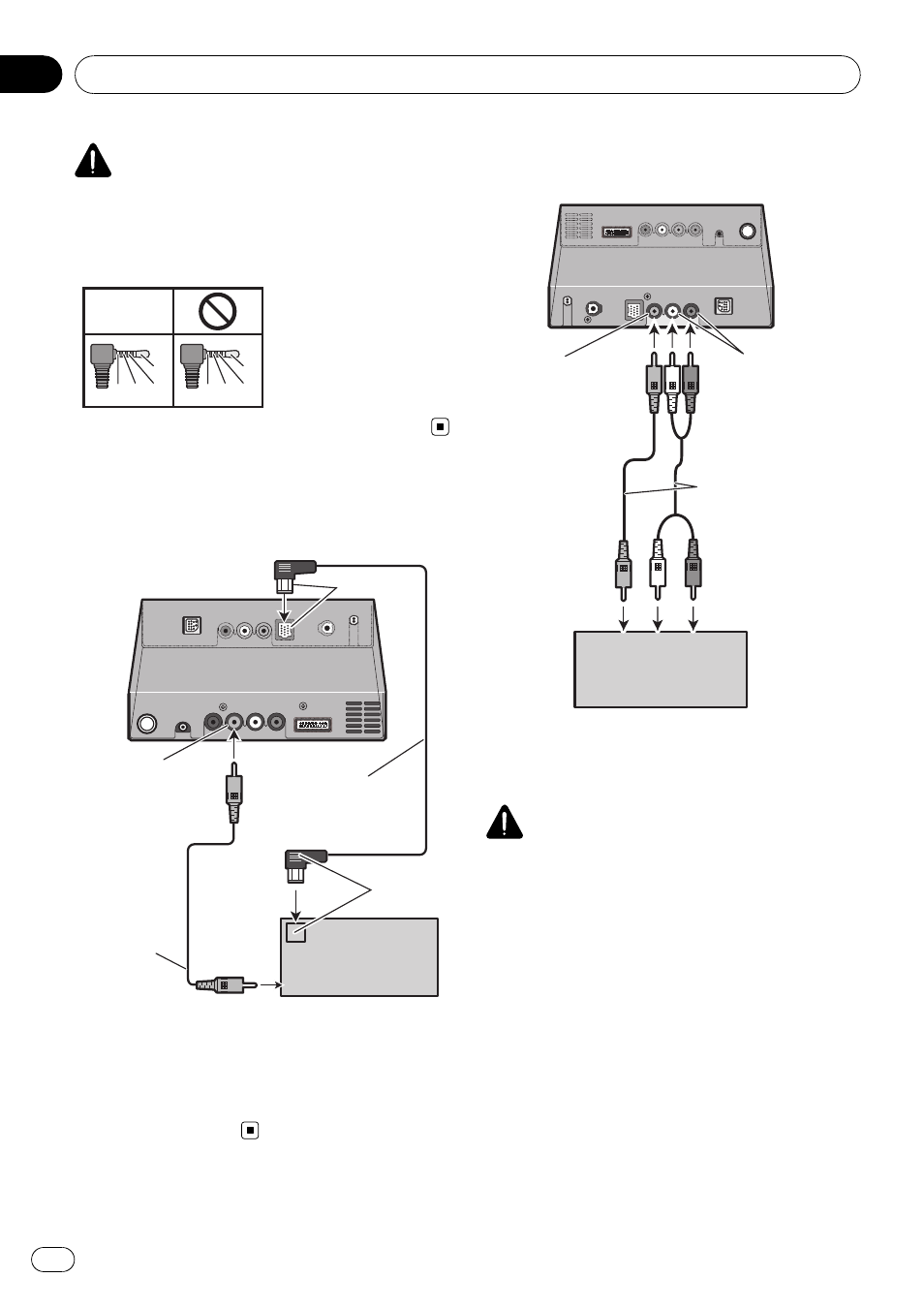

Branchement de l
’unité
externe avec source vidéo
Bleu
Unité externe Pioneer
(vendue séparément)
L’unité déportée
Jaune
(VIDEO IN)
Noir
Câble IP-BUS
(vendu
séparément)
Câble à fiches
Cinch (RCA)
(vendu
séparément)
A la sortie vidéo
A la sortie
IP-BUS
! Il est nécessaire de régler [AV1 Input]
dans [ System] sur [EXT] lors de la conne-
xion d
’un appareil vidéo extérieur. (Pour en
savoir plus, reportez-vous au manuel de
fonctionnement.)
Connexion de l
’écran arrière
Affichage arrière avec
jacks d’entrée RCA
Blanc, Rouge
(AUDIO OUT)
Jaune
(VIDEO OUT)
Câble à fiches
Cinch (RCA)
(vendu séparément)
L’unité déportée
A l’entrée audio A l’entrée vidéo
Utilisation d
’un écran arrière
raccordé à la sortie vidéo arrière
AVERTISSEMENT
NE JAMAIS installer l
’écran arrière à un en-
droit qui permette au conducteur de regarder
la source vidéo en conduisant.
La sortie vidéo arrière de ce système de navi-
gation est destinée à la connexion d
’un écran
permettant aux passagers des sièges arrières
de regarder la source vidéo.
Le mode
“AV MENU” permet de basculer la
vidéo vers le moniteur arrière. (Pour plus de
détails, veuillez vous reporter au manuel de
fonctionnement.)
Branchement du système
