Pioneer F-208RDS - Manual (Page 9)

English
Français
Deutsch
Nederlands
Italiano
Svenska
Español
Português
9
Ge/It
IN
OUT
L
R
CONTROL OUTPUT
L
R
INPUT
PHONO CD TUNER
L
R
GND
L
R
FM
UNBAL
75
Ω
AM LOOP
ANTENNA
ANTENNA

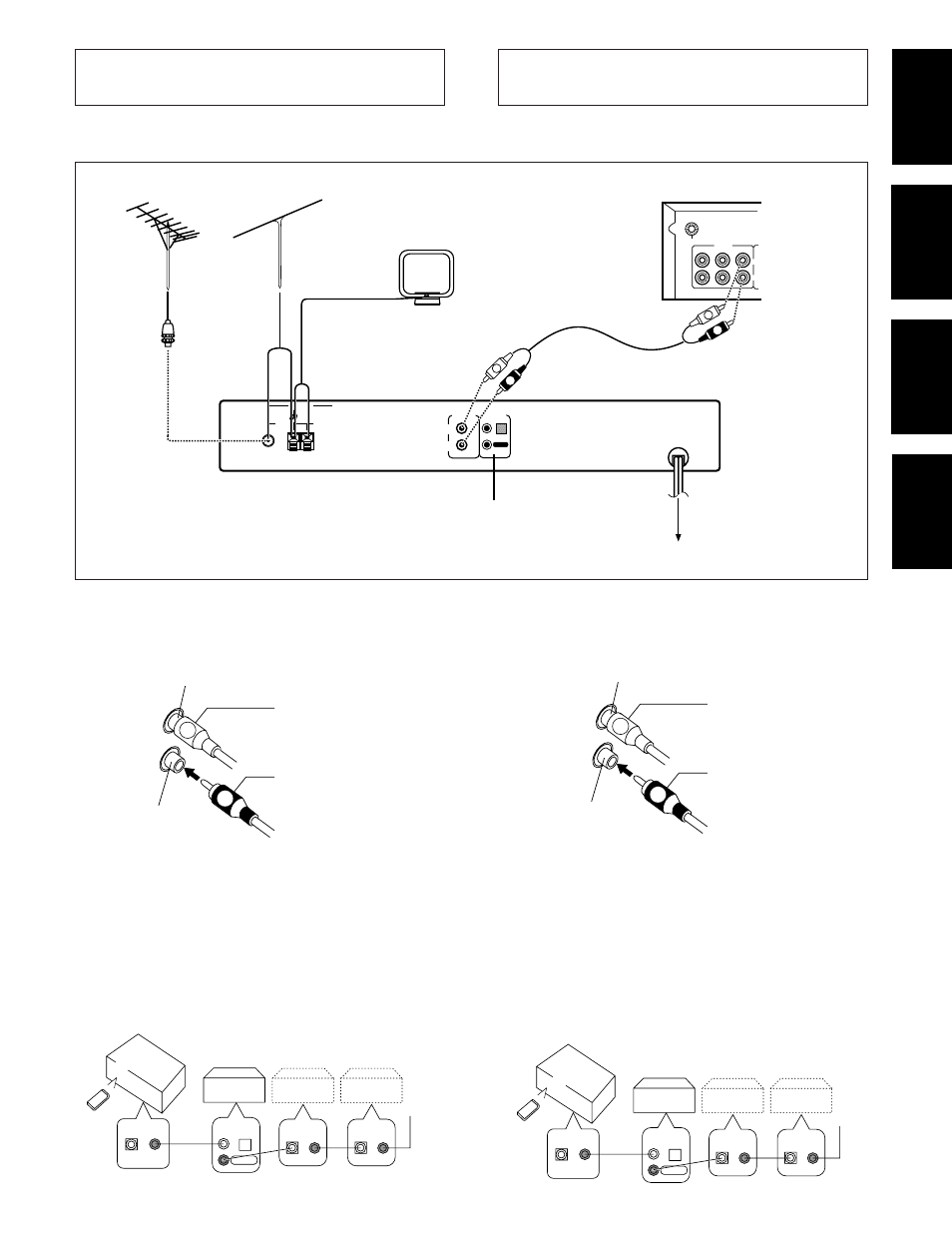

ANSCHLÜSSE
Vor dem Herstellen oder Verändern von Anschlüssen muß das Gerät
ausgeschaltet und der Netzstecker aus der Netzsteckdose gezogen werden.
Cinch-Anschlußkabel
¶ Den weißen Stecker an die weiße Buchse (L) und den roten Stecker
an die rote Buchse (R) anschließen.
¶ Auf kontaktsicheren Anschluß achten.
Steuerungsbuchsen (CONTROL)
Bei der Anwendung zusammen mit einer Komponente von Pioneer,
die mit dem Zeichen
Î gekennzeichnet ist, müssen die Klemme
CONTROL IN an der Rückseite der Tuner und die Klemme CON-
TROL OUT an des entsprechenden Komponente mit Hilfe des
beiliegenden Steuerkabels miteinander verbunden werden. Dies
ermöglicht die Bedienung des Tuners mit dem mitgelieferten
Fernbedienungsgerät.
Wenn Sie diese Einrichtung nicht nutzen möchten, so ist der Anschluß
nicht erforderlich.
¶ Hinweise bezüglich des Anschlusses und Modus, entnehmen Sie
bitte der Bedienungsanleitung für Ihre Stereo-Komponente.
CONTROL
IN OUT
UKW/MW-Tuner
CONTROL
IN OUT
CONTROL
IN OUT
CD-Spieler Cassettendeck
CONTROL
IN
OUT
Stereoverstärker
COLLEGAMENTI
T-förmige UKW-Antenne/
Antenna FM a T in dotazione UKW-Außenantenne/
Antenna FM esterna
MW/LW-Rahmenantenne/
Antenna AM ad anello in dotazione
Stereoverstärker/
Amplificatore stereo
CONTROL-Buchsen/
Terminali CONTROL
An eine Wechselstrom-Netzsteckdose/
Alla presa muro CA
Audiokabel/
Cavo audio
Collegamento del cavo con spinotti a spillo
¶ Collegate lo spinotto bianco al terminale sinistro (L) e quello rosso
al terminale destro (R).
¶ Inserite gli spinotti a fondo.
Terminali di controllo (CONTROL)
Quando usate questa unità insieme ad un componente Pioneer
recante il marchio
Î, collegate il terminale di ingresso di controllo
(CONTROL IN) sul pannello posteriore del sintonizzatore con il
terminale di uscita di controllo (CONTROL OUT) del componente
stesso servendovi del cavo di controllo in dotazione. Questo renderà
possibile il controllo a distanza del sintonizzatore usando il
telecomando in dotazione con il componente.
Quando non usate questa caratteristica, non sarà necessario
effettuare il collegamento.
¶ Per ulteriori istruzioni riguardanti il collegamento ed il
funzionamento, fate riferimento al manuale delle istruzioni del
vostro componente stereo.
Prima di collegare i cavi o modificarne i collegamenti, spegnere l'unità
e scollegare il cavo di alimentazione dalla presa di corrente.
CONTROL
IN OUT
Sintonizzatore
FM/AM
CONTROL
IN OUT
CONTROL
IN OUT
Lettore CD
Piastra a
cassette
CONTROL
IN
OUT
Amplificatore
stereo
Linker Kanal
Rechter Kanal
L
R
Weißer Stecker
Roter Stecker
Canale sinistro
L
R
Canale destro
Spinotto bianco
Spinotto rosso
