Du/Sw

FM
UNBAL
75

Ω

LOOP

ANTENNA

FM-ANTENNE

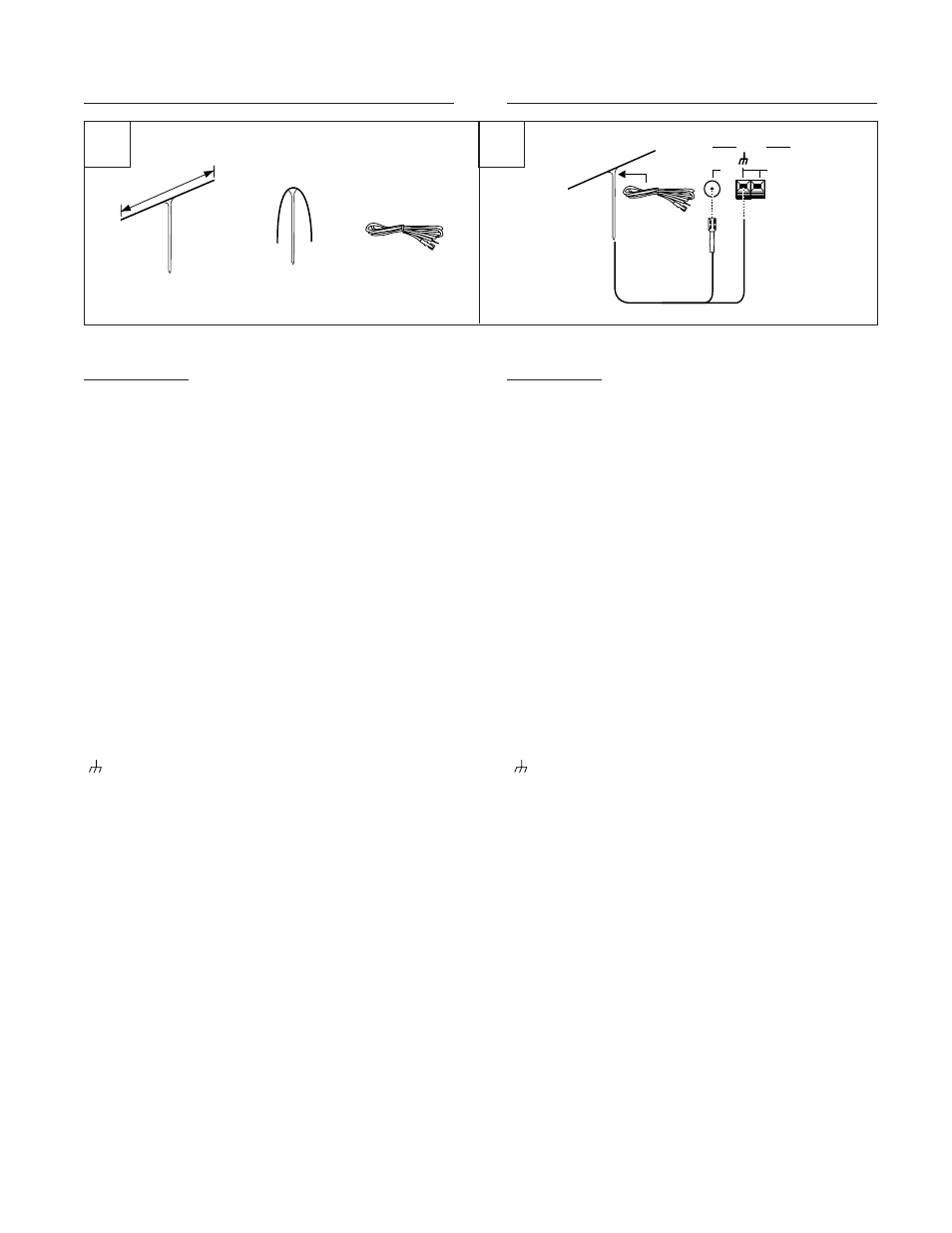

Aansluiten van de T-type FM-antenne (Zie Afb. 5,6)

Sluit de bijgeleverde T-type FM-antenne op de FM-aansluitingen aan.
Strek de antenne volledig uit en bevestig hem aan de muur.
Voor het verzekeren van een goede ontvangst, dient u de bijgeleverde
T-type FM-antenne aan te sluiten.
Strek beide uiteinden uit.
1 Korrekt
2 Verkeerd
3 Verkeerd

Installatie van een externe FM-antenne (Zie Afb. 7)

Gebruik een buitenantenne wanneer de signalen zwak zijn en niet
door de bijgeleverde T-vormige FM-antenne kunnen worden
opgevangen of wanneer met het geluid veel ruis doorkomt.
1 Coaxiale kabel van 75

Ω

met PAL-konnektor

FM-ANTENN

Montering av FM-antenn (T-typ) (Se bild 5,6)

Anslut den medföljande FM-antennen av T-typ till FM-
antenningången.
Dra ut antennen till full längd och fäst den på väggen el dyl.
Den medföljande T-formade FM-antennen ska alltid vara ansluten
för att försäkra mottagningskvaliteten.
Dra ut bägge ändar.
1 Rätt
2 Fel
3 Fel

Montering av FM-utomhusantenn (Se bild 7)

Om signalerna är så svaga, att den medföljande FM-antennen av T-
typ inte mottager dem ordentligt eller om det förekommer mycket
brus, är det skäl att sätta upp en FM-utomhusantenn.
1 75

Ω

koaxialkabel med PAL-kontakt

Antennjord (Se bild 8)

OBSERVERA:

(signaljord) är utformad för att reducera störningar som uppstår

när en antenn är ansluten. Detta är inte en säkerhetsjord.

OBSERVERA:

Jorda aldrig i en gasledning då en gnista kan antända gasen.

Antenne-aarding (Zie Afb. 8)

OPMERKINGEN:

(massasymbool) is ontworpen om de ruis te verminderen die

zich voordoet wanneer een antenne wordt aangesloten. Het is geen
veiligheidsmassa.

WAARSCHUWING:

Breng de aardingsaansluiting nooit aan op een gasleiding, aangezien
het gas door vonken tot ontbranding zou kunnen komen.

AANSLUITINGEN

ANSLUTNINGAR
