Подключение громкоговорителей

Если используется громкоговоритель, не входящий в
комплект поставки

• Кабель входящего в комплект поставки

громкоговорителя с красной трубкой служит для
подключения к положительному (+) зажиму.
Подсоедините провод с красной трубкой к зажиму (+), а
другой кабель - к зажиму минус (–).

• Используйте громкоговорители с импедансом 4 Ом, так

как громкоговорители с более низким импедансом могут
повредить аппарат.

ОСТОРОЖНО

• На контактах громкоговорителей имеется ОПАСНОЕ

ДЛЯ ЖИЗНИ напряжение. Во избежание опасности
поражения электрическим током при подключении или
отключении кабелей громкоговорителей отсоединяйте
кабель питания, прежде чем прикасаться к любым
неизолированным деталям.

• Не ошибитесь в выборе правого и левого каналов. Правый

громкоговоритель располагается с правой стороны, если
стоять лицом к аппарату.

• Не допускайте взаимного касания оголенных концов

проводов громкоговорителей.

• Оголенные концы провода громкоговорителя должны

быть обязательно скручены и вставлены в контакт
громкоговорителя до конца. Если любой из
неизолированных проводов громкоговорителя коснется
задней панели, это может вызвать отключение питания в
целях безопасности.

Если не используется входящий в комплект поставки
кабель громкоговорителя

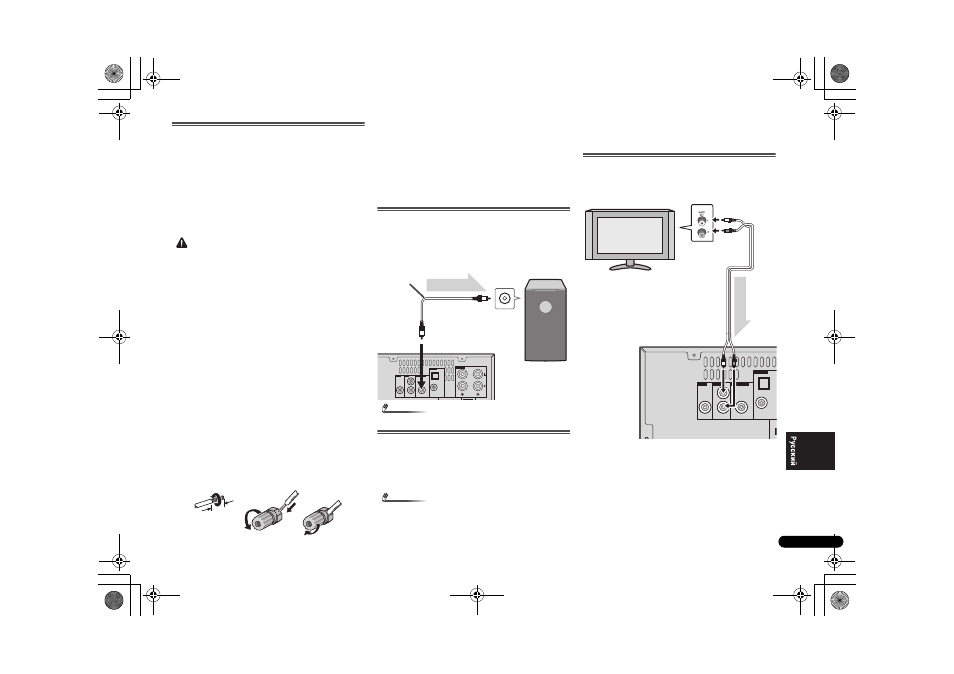

Подключение проводов

1 Скрутите оголенные жилы провода.
2 Ослабьте зажим контакта и вставьте оголенный

провод.

3 Зажмите контакт.

Только X-HM70:

• Не устанавливайте громкоговорители над головой на

потолке или стене. Защитная решетка проектируется
съемной и, соответственно, она может упасть и нанести
ущерб или травму при установке над головой.

• Не допускайте попадания или размещения любых

предметов в фазоинверторных портах.

• Не вставайте и не садитесь на громкоговорители. Вы

можете получить травму.

Использование другого сабвуфера

Можно подключить сабвуфер с усилителем к гнезду
SUBWOOFER PREOUT.

Примечание

• Не слышен звук от сабвуфера без встроенного усилителя.

Подключение iPod или iPhone к телевизору

Фото и видеофайлы с iPod или iPhone можно просматривать,
подключив систему к телевизору/монитору. Если телевизор/
монитор имеет видеовход, подключите его к гнезду VIDEO
OUT в задней части аппарата и установите ТВ-выход на
устройстве iPod или iPhone в положение «ON».

Примечание

• Обязательно настройте устройство iPod на систему NTSC

или PAL в соответствии с вашим ТВ-сигналом. Для
получения дополнительной информации посетите веб-
сайт компании Apple.

• Видеоизображения от iPod или iPhone можно будет

просматривать только при установке iPod или iPhone в
док-станцию устройства.

Подключение телевизора и др.

Подключитесь к телевизору, используя аудиокабель.

Для выбора функции линейного входа:

• На основном блоке: Нажмите несколько раз кнопку

INPUT, пока на дисплее не появится индикация Line In.

• На пульте ДУ: Нажмите LINE.

10 мм

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

0.6 A MAX)

LAN (10/100)

UNBAL

75 Ω

SPEAKERS

LOOP

ANTENNA

OUT

PREOUT

VIDEO

LINE

SUBWOOFER

Основной
блок

Аудиокабель
(имеющийся в
продаже)

Аудиосигнал

К гнезду
аудиовхода

К гнезду SUBWOOFER
PREOUT

Имеющийся в
продаже сабвуфер
(со встроенным
усилителем)
