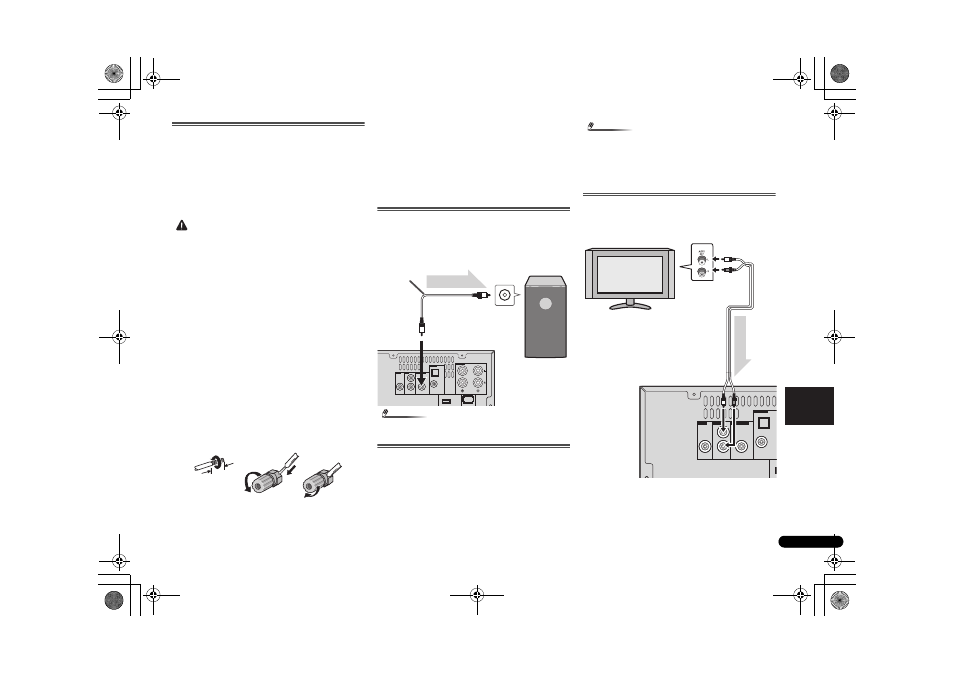

Aansluiten van de luidsprekers

Als de meegeleverde speaker niet wordt gebruikt

• De meegeleverde speakerdraad met de rode buis is voor

het positieve (+) aansluitpunt. Sluit de draad met de rode
huls aan op het aansluitpunt plus (+), en de andere draad
op het aansluitpunt min (–).

• Gebruik speakers met een impedantie van 4 Ohm, omdat

speakers met een lagere impedantie het apparaat kunnen
beschadigen.

LET OP

• Op deze luidsprekeraansluitingen staat een

GEVAARLIJKE spanning. Om een elektrische schok te
voorkomen bij het aansluiten en losmaken van de
luidsprekerkabels, moet u de stekker uit het stopcontact
halen voordat u niet geïsoleerde onderdelen aanraakt.

• Verwissel in geen geval de rechter en linker kanalen. De

rechter luidspreker is de luidspreker aan de rechterkant
wanneer u naar het toestel gekeerd staat.

• Laat de ontblote luidsprekerdraden elkaar niet raken.
• Zorg dat de ontblote draaduiteinden van de

luidsprekerkabel stevig in elkaar zijn gedraaid en volledig
in de luidsprekeraansluiting steken. Wanneer kale
luidsprekerdraad contact maakt met het achterpaneel,
kan hierdoor het apparaat worden uitgeschakeld als
veiligheidsmaatregel.

Als de meegeleverde speakerdraad niet wordt
gebruikt

Basisbedradingsaansluitingen
1

Draai de ontblote draaduiteinden in elkaar.

Maak de aansluiting wat los en steek de blote draad er
in.

Draai de aansluiting vast.

Alleen X-HM70:

• De speakers mogen niet boven het hoofd aan de wand of

het plafond worden geplaatst. Het rooster is afneembaar
en kan daarom van de speaker afvallen en schade of letsel
veroorzaken ingeval van installatie boven het hoofd.

• Zorg dat er geen voorwerpen in de bassreflexkanalen

vallen of worden gestoken.

• Ga niet op de luidsprekers zitten of staan. Dit kan leiden

tot persoonlijk letsel.

Het gebruik van een andere subwoofer

U kunt een subwoofer met versterker aansluiten op de
SUBWOOFER PREOUT bus.

Opmerking

• Zonder ingebouwde versterker komt geen geluid uit de

subwoofer.

De iPod of iPhone op de TV aansluiten

U kunt foto’s en video’s van de iPod of iPhone bekijken, door
het systeem op een TV/monitor aan te sluiten. Sluit, als het
TV/monitor een video-ingang heeft, deze ingang aan op de
VIDEO OUT-aansluiting aan de achterzijde van het toestel en
zet de TV-uitgang op de iPod of iPhone in de stand "ON".

Opmerking

• Het is belangrijk dat de NTSC- of PAL-instelling op de iPod

dezelfde is als die van het TV-signaal. Ga naar de
homepage van Apple voor verdere informaties.

• De videobeelden van de iPod of iPhone worden alleen

getoond als de iPod of iPhone op het dockingstation is
geplaatst.

Een televisietoestel, enz. aansluiten

Sluit aan de TV d.m.v. een audiokabel.

Om Line In functie te kiezen:

• Op hoofdunit: Druk herhaaldelijk op de INPUT-toets

totdat Line In verschijnt.

• Op de afstandsbediening: Druk op de LINE toets.

10 mm

DC OUTPUT

for WIRELESS LAN

(OUTPUT 5 V

0.6 A MAX)

LAN (10/100)

UNBAL

75 Ω

SPEAKERS

LOOP

ANTENNA

OUT

PREOUT

VIDEO

LINE

SUBWOOFER

Hoofd-
toestel

Audiokabel (In
de handel
verkrijgbaar)

Audiosignaal

Naar audio-
ingang

Naar de aansluiting
SUBWOOFER PREOUT

Subwoofer dat is
verkrijgbaar voor
commercieel
(versterker
ingebouwd)
