Ein übermäßiger Kondensatanfall ist z. B. möglich, wenn der
Schaltschrank nicht dicht ist oder die Innentemperatur des
Schaltschrankes häufig unter dem Taupunkt liegt.
Achtung!
Sollte während des normalen Betriebszustandes unge-
wöhnlich viel Kondensat anfallen, überprüfen Sie die Dich-
tungen am Schaltschrank.
Um übermäßigen Kondensatanfall bei geöffnetem Schalt-
schrank zu vermeiden, empfehlen wir die Installation eines
Türkontaktschalters zum Abschalten des Kühlgerätes beim
Öffnen der Schaltschranktür.
8
Montage
8.1
Allgemeines
• Der Aufstellungsort des Schaltschrankes muss so gewählt
werden, dass für eine ausreichende Be- und Entlüftung des
Kühlgerätes gesorgt ist.
• Der Abstand der Geräte zueinander oder zur Wand muss
mindestens 200 mm betragen.
• Die Luftzirkulation im Schaltschrank darf nicht durch Einbauten
behindert werden.
• Das Gerät muss spannungsfrei sein!
• Der Montageort muss vor starker Verschmutzung geschützt
werden.
Achtung!
Wenn das Kühlgerät an einer Schaltschranktür montiert
wird, muss sichergestellt sein, dass die Scharniere das
zusätzliche Gewicht tragen und der Schaltschrank auch
beim Öffnen nicht kippt.
Achtung! Gefährdung der Schaltschrankein-
richtung durch Späne.
Werden erst zur Montage der Kühlgeräte die notwendigen
Ausschnitte in den Schaltschrank eingebracht, muss ver-
hindert werden, dass Späne in den Schaltschrank gelan-
gen.

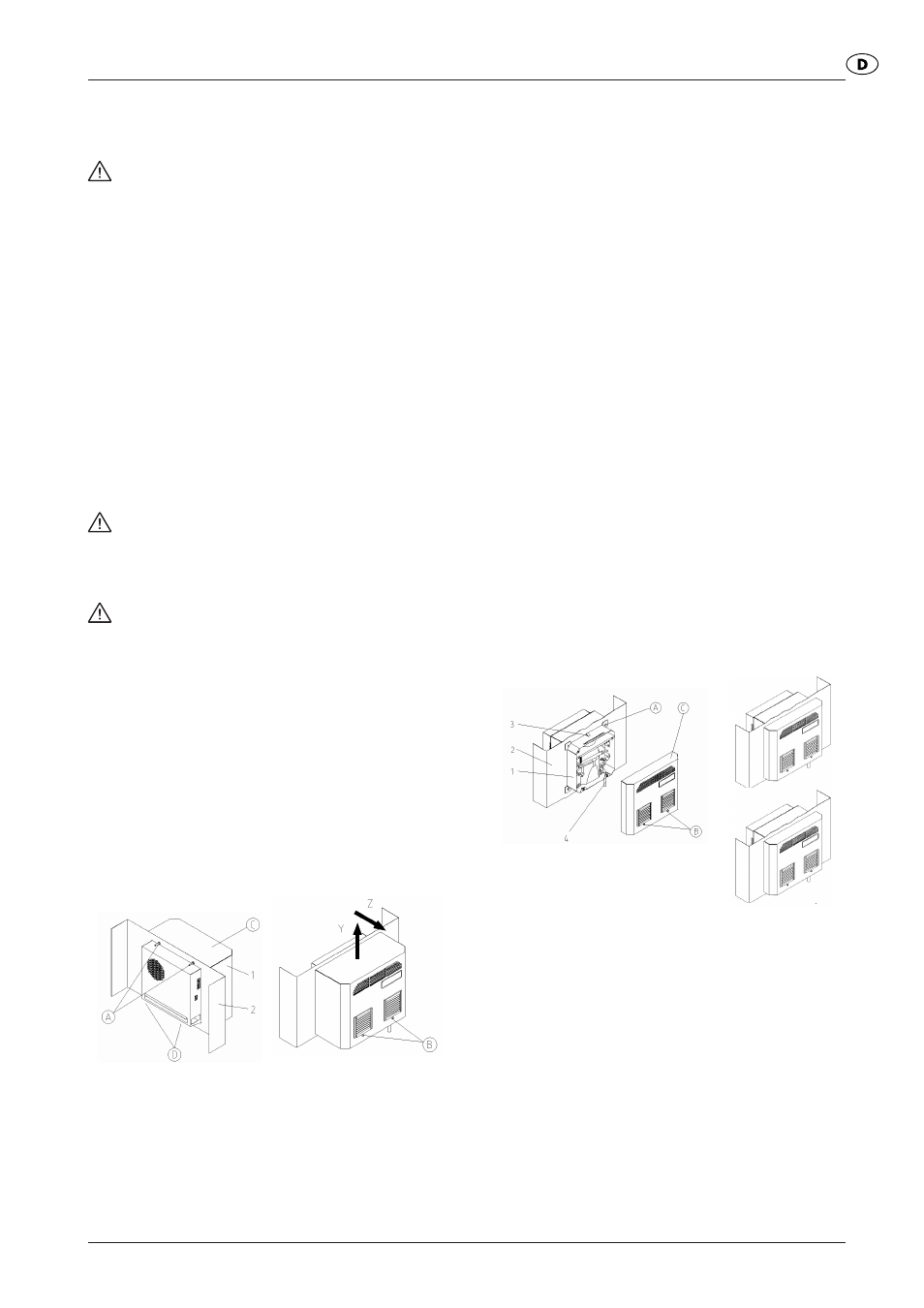

8.2
Montage Einbau-Kühlgerät DTI 9021
Die Befestigungsfläche des Schaltschrankes erhält Ausschnitt(e)
und Bohrungen für Luftdurchlassöffnungen und zur Befestigung
des Gerätes entsprechend des Beiblattes.
Die Darstellung des Beiblattes zeigt außerdem die Lage der
elektrischen Anschlüsse und Luftdurchlassöffnungen.
1) Ausschnitt(e) und Bohrungen für das Kühlgerät einbringen,
wenn im Schaltschrank noch nicht vorhanden (siehe
Darstellung im Beiblatt).
Schnittkante entgraten.
4) Gerätehaube (C) durch Lösen der Schrauben (B) (nicht
herausdrehen – Verliersicherung) und entsprechender
Bewegungsrichtung Y und Z entfernen.
Bei Bedarf das Erdungskabel von der Haube entfernen.
5) Kondensatablaufschlauch auf Rohr aufstecken (siehe Beiblatt).
Schlauch mit Gefälle verlegen. Bei Bedarf kürzen. Wird der
Schlauch durch ein Anschlussstück + weiteren Schlauch
erweitert, ist das zusätzliche Gewicht des Schlauchs
entsprechend abzufangen, so dass es zu keiner Einschnürung
des Schlauchs kommt.
6) Gerätehaube (C) mit Erdungskabel verbinden und anschließend
durch Schrauben (B) an das Kühlgerät befestigen.
7) Kabel gemäß Anschlussbild (siehe Geräterückseite) an die
Stecker (Beipack) klemmen und an das Gerät anschließen.
- Leiterquerschnitt: 0,5 – 2,5mm² , bzw. AWG20 - AWG14
(Bei der Auswahl des Kabelquerschnittes sind die relevanten
Bestimmungen zu berücksichtigen!)
8) Kühlgerät elektrisch anschließen (siehe Abschnitt 8.4).
8.3
Montage Einbau-Kühlgerät DTFI 9021
Die Befestigungsfläche des Schaltschrankes erhält einen
Rechteckausschnitt entsprechend des Beiblattes.
Die Darstellung des Beiblattes zeigt die Lage der Luftdurchlass-
öffnungen.
1) Ausschnitt für das Kühlgerät herausschneiden, wenn im Schalt-
schrank noch nicht vorhanden (siehe Darstellung im Beiblatt).
Schnittkante entgraten.
2) Gerätehaube (C) durch Lösen der Schrauben (B) (nicht her-
ausdrehen - Verliersicherung) und entsprechender
Bewegungsrichtung Y und Z entfernen (siehe Beiblatt).
Das Erdungskabel von der Haube entfernen.
3) Kühlgerät (1) von innen in den Ausschnitt setzen und bis zum
Anliegen der Gerätedichtung am Schaltschrank (2) durchschie-
ben. Schnappfeder (3) an der Geräteseiteoberseite rastet hör-
bar ein und sichert das Gerät vor dem Herausfallen.
1 Kühlgerät DTFI
2 Schaltschrankwand oder -tür
3 Schnappfeder
4 Kondensatablaufschlauch
4) Auf der Außenseite des Schaltschrankes die im Beipack mitge-
lieferten Spannbleche (A) und Schrauben in das Gehäuse des
Kühlgerätes einschrauben und so fest anziehen, dass die Dich-
tung auf 2 mm zusammengedrückt wird.
5) Kondensatablaufschlauch auf Rohr aufstecken (siehe Beiblatt).
Schlauch mit Gefälle verlegen. Bei Bedarf kürzen. Wird der
Schlauch durch ein Anschlussstück + weiteren Schlauch er-
weitert, ist das zusätzliche Gewicht des Schlauchs entspre-
chend abzufangen, so dass es zu keiner Einschnürung des
Schlauchs kommt.
6) Gerätehaube (C) mit Erdungskabel verbinden und anschlie-
ßend durch Schrauben (B) an das Kühlgerät befestigen.
2) Kühlgerät (1) von außen in den Ausschnitt setzen und bis zum
Anliegen der Gerätedichtung am Schaltschrank (2)
durchschieben.
3) Auf der Innenseite des Schaltschrankes das Kühlgerät mittels
der mittgelieferten Muttern M6 (A) und Schrauben M 6 (D) so
fest anziehen, dass die Dichtung auf 2 mm zusammengedrückt
wird.
1 Kühlgerät DTI
2 Schaltschrankwand oder –tьr
