46 085 408 065c
3 Material suministrado y Opciones
3.1 Material suministrado
El material suministrado incluye:
• Acondicionador (con las conexiones para el contacto de
puerta)
• accesorios especiales, si aplica.
3.2 Opciones
• Opciones a petición o según catálogo.
4 Información general
• Los equipos viejos pueden ser desguazados adecuadamente
por Pfannenberg. El envío a una de nuestras fábricas se tiene
que realizar sin costo alguno para nosotros.
• Ninguna de las unidades acondicionadores fabricadas por Pfan-
nenberg contiene:
– compuestos de silicona,
– PCB,
– PCT,
– amianto,
– formaldehído,
– cadmio,
– sustancias que impidan el mojado.
• Todas las unidades acondicionadoras se comprueban para
asegurar su estanqueidad de acuerdo con los requisitos de
UVV-BGV D4 (Reglamentaciones alemanas sobre la prevención
de accidentes).
• Antes de la entrega se comprueba en fábrica la seguridad
eléctrica de cada unidad acondicionadora. Esto significa que,
de acuerdo con UVV-BGV A2, §5 (4), la compañía operadora
queda exenta de la obligación de efectuar una prueba de la
unidad acondicionadora antes de la primera puesta en marcha
para operación.
5 Placa de identificación y características técnicas
Tenga en cuenta para la instalación y el mantenimiento las
especificaciones de la placa que se encuentra en la parte trasera
de la caja del acondicionador.
Los detalles técnicos correspondientes a la unidad acondicionadora
se encuentran en la hoja técnica.
6 Seguridad
Las unidades acondicionadoras fabricadas por Pfannenberg están
diseñadas para disipar el calor de los armarios
(IP 54). Durante el proceso de refrigeración se puede producir
condensación.
La unidad acondicionadora solamente es adecuada para un
funcionamiento estacionario. El acondicionador sólo se puede usar
bajo las condiciones ambiente indicadas en la hoja técnica.
El acondicionador casi no requiere mantenimiento
(véase capítulo 11).
Todos los demás usos se consideran no autorizados, anulando y
dejando sin efecto cualquier tipo de garantía.
El equipo eléctrico debe comprobarse periódicamente. Cualquier
anomalía, tal como conexiones flojas o cables chamuscados, debe
corregirse inmediatamente.
Los trabajos en el sistema frigorífico y los componentes eléctricos
sólo se deben realizar por personal técnico autorizado.
Es obligatorio cumplir las normas de seguridad y medioambientales
¡Peligro!
Antes de comenzar los trabajos de limpieza y mantenimiento
desconecte el refrigerador de la corriente eléctrica.
Sólo se deben emplear piezas de recambio originales.
7 Funcionamiento

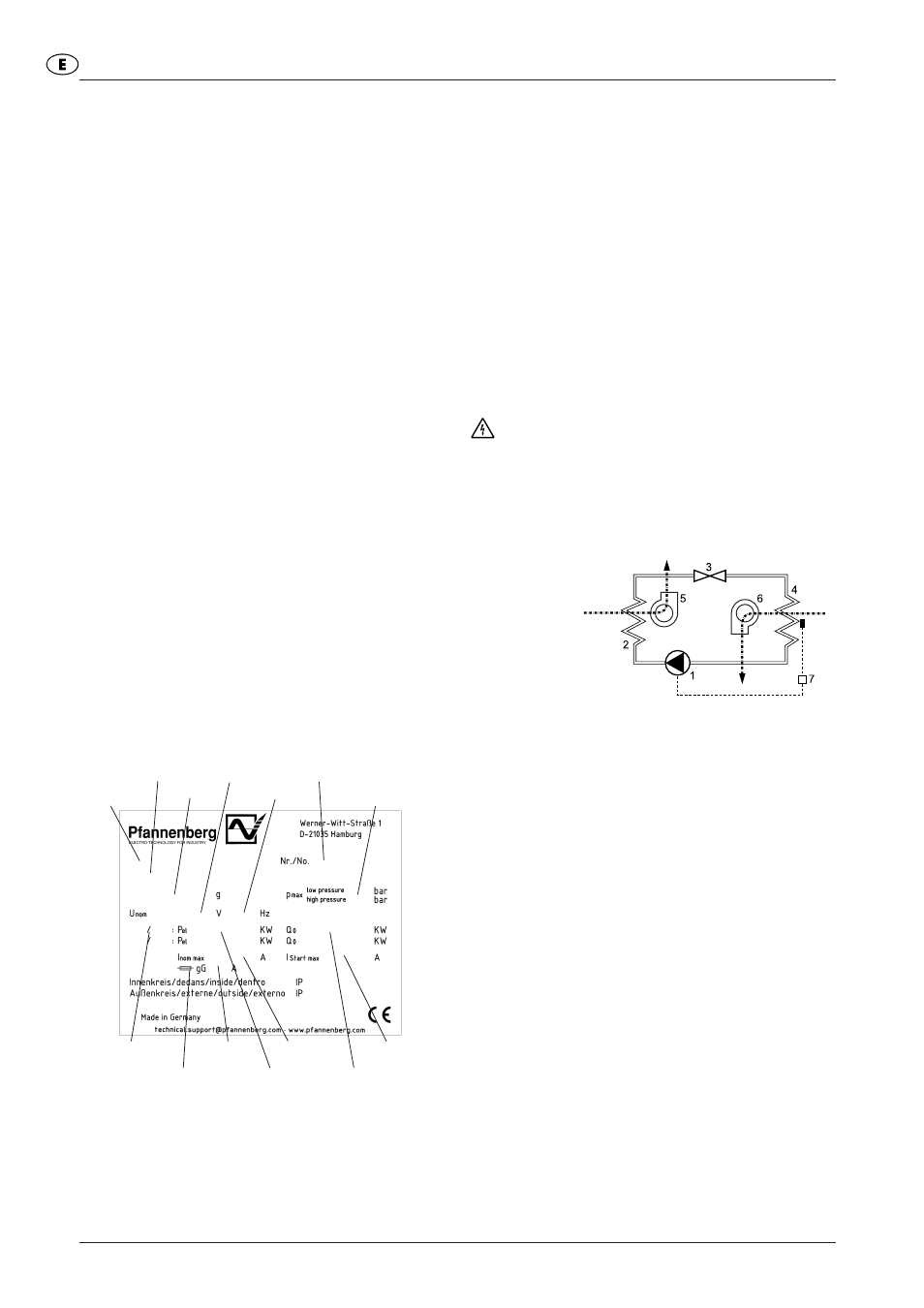

7.1 Principios de funcionamiento
1 Compresor
2 Intercambiador de calor
(condensador)
3 Dispositivo de expansión
4 Intercambiador de calor
(evaporador)
5 ventilador, circulación externa
6 Ventilador, circulación interior
7 Control electrónico con sensor de temperatura
El compresor (1) comprime el refrigerante a una presión elevada.
Durante este proceso se eleva la temperatura. En el condensador (2)
se disipa el calor al aire ambiente y el refrigerante se condensa, pasando
a líquido. El ventilador del condensador (5) coge aire del ambiente a
través del condensador, y después expulsa el aire.
En la válvula de expansión (3) la presión del refrigerante cae. En el
evaporador (4) el refrigerante absorbe calor del aire en el armario y se
evapora. De esta forma, el aire en el armario se enfría. Al mismo
tiempo, se deshumidifica el aire en el interior del armario. El ventilador
del evaporador (6) extrae el aire del armario a través del evaporador
y lo devuelve al armario, una vez enfriado.
El acondicionador se controla de forma electrónica. A tal efecto un
sensor de temperatura mide la temperatura interior del aire del armario
(7).
El refrigerante no es perjudicial para la ozonoesfera; apenas es
combustible.
7.2 Condensación
Durante la refrigeración en el evaporador se produce el condensado
por la humedad que se saca del aire. Para evitar daños en el armario
eléctrico y en el acondicionador el condensado se tiene que drenar.
•
En el caso normal de drenaje de la condensación, ésta se
recoge en un depósito que se drena por medio de una manguera.
Asegúrese siempre que la condensación es drenada adecuadamente
(drenaje de seguridad).
Una formación excesiva de condensado es p.e. posible si el armario
eléctrico no está estanco o la temperatura interior del armario eléctrico
a menudo se encuentra por debajo del punto de rocío.
tipo de unidad
refrigerante
tensión nominal
presión del
refrigerante frecuencia
número de serie
tipo de fusibles
fusibles
energía
eléctrica
condiciones
exterior/interior
capacidad de
enfriamiento
intensidad
de arranque intensidad
Numero de
articulo
