18 085 408 065c
3 Périphérie de la livraison et options
3.1 Périphérie de la livraison
La périphérie de livraison comprend:
• Climatiseur (avec raccordement au contacteur de porte)
• Complément ajouté au paquet (suivant le type d’appareil, entre
autre : joint d’étanchéité profilé, matériel de fixation, connecteurs
électriques à fiches),
• éventuellement, accessoire hors-standard.
3.2 Options
• Options sur demande ou suivant catalogue.
4 Généralités
• Les anciens appareils peuvent être éliminés par Pfannenberg
comme il se doit. La livraison à l’une de nos usines de fabrica-
tion doit s’effectuer sans frais pour notre société.
• Tous les climatiseurs Pfannenberg sont exempts de
– composés de silicone,
– PCB,
– PCT,
– amiante,
– formaldéhyde,
– cadmium,
– substances qui empêchent le mouillage.
• L'étanchéité de chaque climatiseur est contrôlée à l'usine selon
la norme UVV-BGV D4.
• Tous les climatiseurs sont soumis à un contrôle électrique de
sécurité avant de quitter l'usine. Cela signifie que l'installateur
est délié de l'obligation de constater ou de faire certifier le bon
état de la partie électrique du climatiseur avant la mise en ser-
vice, selon les prescriptions de la norme UVV-BGV A2, § 5 (4).
5 Plaque d'identification et caractéristiques
En ce qui concerne l’installation et l’entretien, suivre les
indications portées sur la plaque signalétique qui se trouve à
l’arrière du châssis du climatiseur.
Les caractéristiques techniques détaillées du climatiseur sont
indiquées dans les annexes.
6 Sécurité
Les climatiseurs Pfannenberg sont conçus pour la dérivation de
la chaleur provenant des armoires électriques (IP 54). Lors d'un
refroidissement, il peut y avoir production de condensat.
Le climatiseur est approprié uniquement au fonctionnement
stationaire. Le climatiseur ne doit être exploité que dans les conditions
environnantes, indiquées dans la fiche annexe.
Le climatiseur est largement exempt d’entretien (voir chapitre 11).
Toute autre utilisation est considérée comme contraire aux
prescriptions et entraînera la perte de la garantie.
Il faut contrôler régulièrement l'équipement électrique. Les défauts
tels que des raccords de vis lâches ou des câbles présentant
des traces de brûlures doivent être immédiatement éliminés.
Des travaux sur le système de réfrigération et sur les composants
électriques ne doivent être effectués que par du Personnel
spécialisé agréé: Il faut respecter ici aussi les consignes
correspondantes en matière de sécurité et de protection de
l'environnement.
Danger!
Avant d’effectuer des travaux de nettoyage et d’entretien,
débranchez le climatiseur.
Ne doivent être employées que des pièces de rechange d’origine

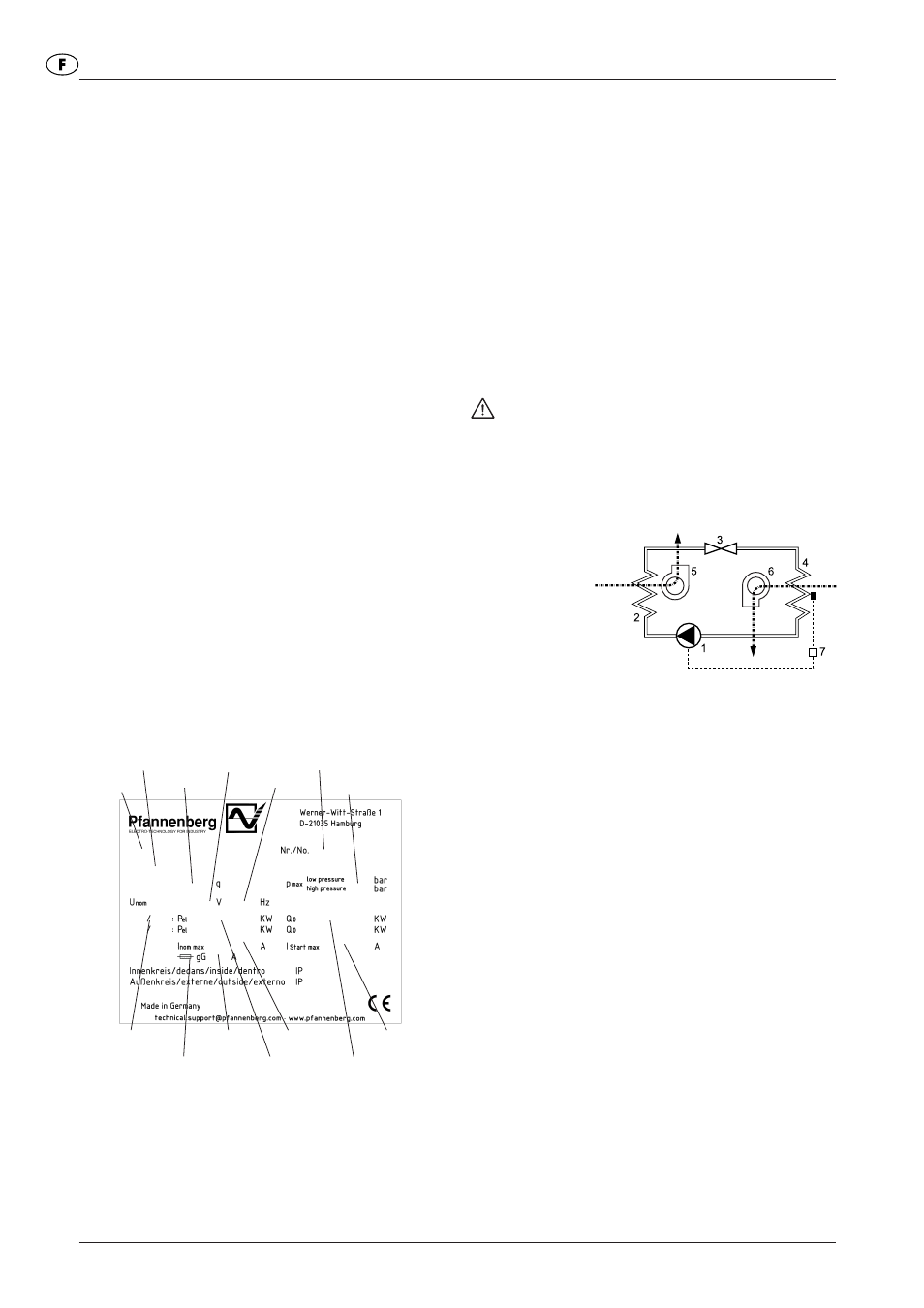

7 Fonction
7.1 Principe de fonctionnement
1 Compresseur
2 Echangeur thermique
(condenseur)
3 Organe d’expansion
4 Echangeur thermique
(évaporateur)
5 Ventilateur circuit extérieur
6 Ventilateur circuit intérieur
7 Commande électronique avec sonde de température
Le fluide frigorigène est comprimé par le compresseur (1) à
une haute pression. Lors de ce procédé, la température monte.
Dans le condenseur (2) la chaleur est refoulée dans l'air
ambiant, ce qui fait que le fluide frigorigène se liquéfie. Le
ventilateur du condenseur (5) aspire l'air ambiant par le
condenseur et refoule cet air vers l'extérieur.
Le fluide de refroidissement subit une chute de pression quand il
traverse l’organe d’expansion (3). Dans l'évaporateur (4) le
fluide frigorigène reprend la chaleur de l'air intérieur de l'armoire
électrique et s'évapore ensuite. C'est ainsi que l'air de l'intérieur
de l'armoire électrique est refroidi. En même temps, l'air à
l'intérieur de l'armoire électrique est déshydraté. Le ventilateur de
l'évaporateur (6) aspire l'air à l'intérieur de l'armoire électrique
par l'intermédiaire de l'évaporateur et ramène cet air maintenant
refroidi à l'armoire électrique.
Le climatiseur est commandé électroniquement. A cet effet, une
sonde de température capte la température de l’air qui circule à
l’intérieur de l’armoire de distribution (7)
Le fluide frigorigène que l'on utilise n'est pas nocif pour la couche
d'ozone et est presque ininflammable.
7.2 Condensat
Lors du refroidissement sur l’évaporateur, l’humidité extraite de l’air
est produite en tant que condensat. Pour éviter que l’armoire de
distribution et le climatiseur ne soient endommagés, il faut
impérativement évacuer le condensat.
Le condensat est évacué de la manière suivante :
• S'il y a évacuation normale de condensat, le condensat est
recueilli dans une cuve, puis évacué par un tuyau.
Il faut toujours s'assurer que l'écoulement du condensat se fait
sans aucun problème (écoulement de sécurité).
Type d'appareil
Fluide frigorigène
Tension nominale
Pression de fluide
frigorigène
Fréquence
Numéro de série
Type de
fusibles
Protection
par fusibles
Puissance
électrique
Conditions
externes/ internes
Capacité
frigorifique
Courant de
démarrage Courant nominal
Numéro
d’article
