085 408 065c 25
6 Veiligheid
De koelaggregaten van de firma Pfannenberg zijn ontworpen
voor het koelen van schakelkasten uit de klasse IP 54. Tijdens elk
koelproces is het mogelijk dat er condensatiewater ontstaat.
Het koelaggregaat is ontworpen om stationair te kunnen
functioneren.
Het koelapparaat mag uitsluitend bediend worden volgens de
omgevingsvoorwaarden die in de bijlage opgenomen zijn.
Het koelapparaat is in hoge mate onderhoudsvrij (zie hoofdstuk 11).
Het gebruik van de apparatuur voor andere doeleinden is niet toe-
gestaan. Als dat toch gebeurt, dan vervalt het recht op garantie.
De elektrische installatie moet regelmatig gecontroleerd worden.
Gebreken zoals loszittende verbindingen of verkoolde kabels
moeten onmiddellijk vervangen worden.
Werkzaamheden aan het koelsysteem en aan de elektrische
onderdelen mogen alleen door geautoriseerd vakpersoneel wor-
den uitgevoerd.
De veiligheidsvoorschriften en de voorschriften met betrekking tot de
bescherming van het milieu moeten strikt in acht genomen worden.
Gevaar!
Schakel voor reinigings- en onderhoudswerkzaamheden
het koelapparaat spanningsvrij.
Gebruik enkel originele wisselstukken.

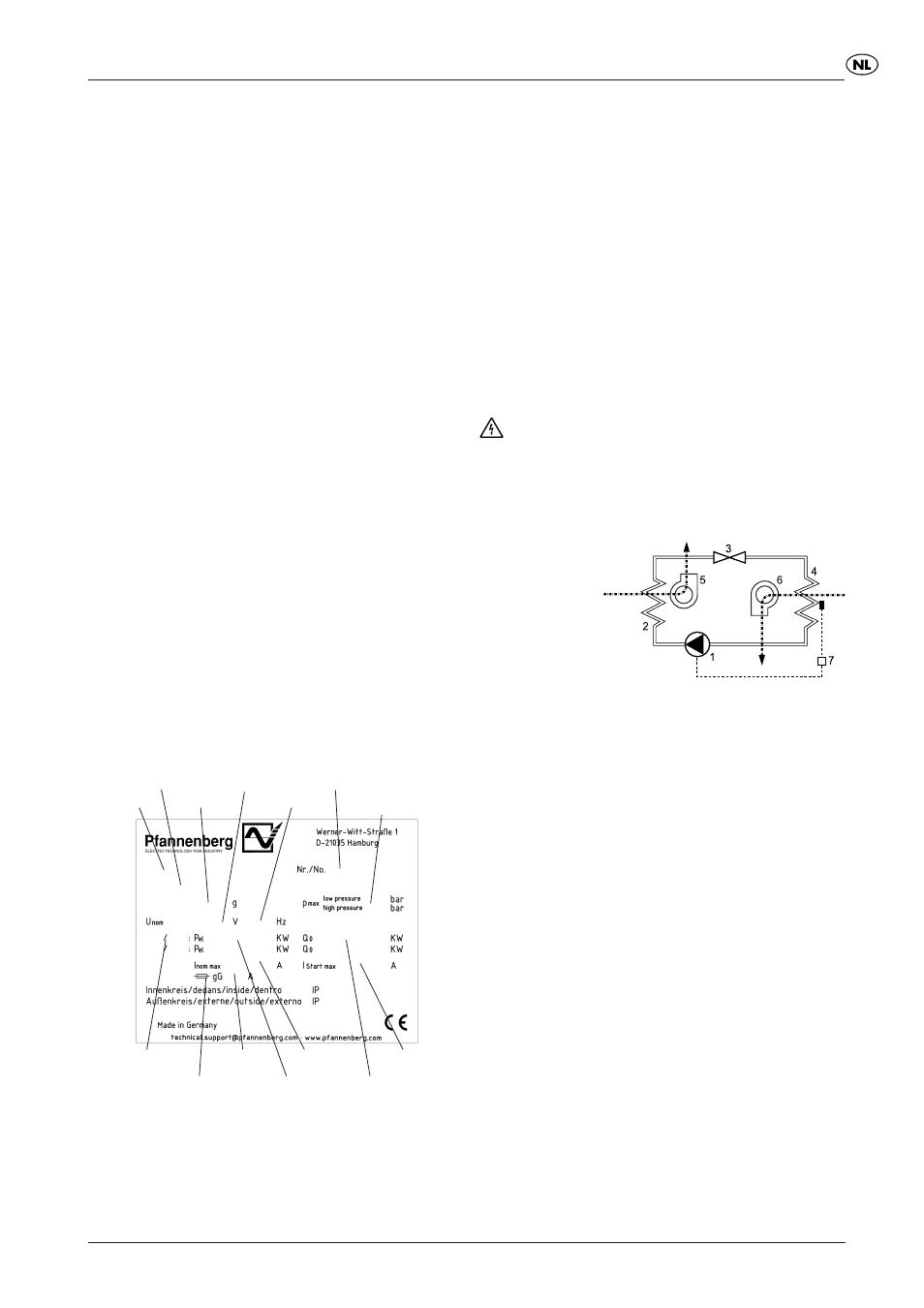

7 Werkingsprincipe
7.1 Werkingsprincipe
1 Compressor
2 Warmtewisselaar
(condensor)
3 Expansieorgaan
4 Warmewisselaar
(verdamper)
5 Ventilator voor het externe circuit
6 Ventilator intern circuit
7 Elektronische besturing mit temperatuursensor
De koelvloeistof wordt door de compressor (1) sterk verdicht. Dit
laat de temperatuur stijgen. In de condensor (2) wordt de opgewekte
warmte aan de omgevingslucht afgegeven. Het koelmiddel gaat
daarbij over in de vloeibare fase. De ventilator voor de condenser
(5) zuigt de omgevingslucht door de condensor en blaast de op-
gewarmde lucht in de open ruimte.
De druk van de koelvloeistof daalt op het moment dat deze het
expansieorgaan (3) passeert. In de verdamper (4) neemt de
koelvloeistof opnieuw warmte uit de lucht van de schakelkast op
en verdampt. Op deze manier wordt de lucht in de schakelkast
gekoeld. Tegelijkertijd wordt de vochtigheid aan de lucht in de
schakelkast onttrokken. De ventilator voor het interne circuit (6)
laat de lucht, die uit de schakelkast afgezogen wordt, over de
verdamper stromen en leidt de daar gekoelde lucht opnieuw in de
schakelkast.
Het koelapparaat wordt elektronisch gestuurd. Daarvoor detecteert
een temperatuursensor de temperatuur van de binnenlucht in de
schakelkast (7).
Het gebruikte koelmiddel is onschadelijk voor de ozonlaag en het
heeft een zeer hoge ontstekingstemperatuur.
7.2 Condensatiewater
Tijdens het afkoelingsproces in de verdamper wordt de lucht-
vochtigheid, in de vorm van condensatiewater, aan de lucht
onttrokken. Om te vermijden dat er schade aan de schakelkast en/
of aan het koelapparaat zou ontstaan, is het nodig dat het
condensatiewater wordt verwijderd.
Het condensatiewater wordt als volgt verwijderd::
• Onder normale omstandigheden wordt het condensatiewater
in een schaal opgevangen, waaruit het via een overloop (slan-
getje) wegstroomt.
3 Inhoud van de verpakking en opties
3.1 Inhoud van de verpakking
De inhoud van de verpakking bestaat uit:
• Koelapparaat (met aansluiting voor deurcontactschakelaar
•
(afhankelijk van het type apparaat o.a. afdichtingsprofiel,
bevestigingsmateriaal, elektrische stekkerverbindingen),
• eventuele speciale accessoires.
3.2 Opties
• Opties op aanvraag of volgens catalogus
4 Algemene gegevens
• Oude toestellen kunnen door Pfannenberg vakkundig als afval
opgeruimd worden. De levering aan één van onze herstellings-
fabrieken moet kosteloos gebeuren.
• Alle de koelaggregaten die door de firma Pfannenberg
geleverd worden zijn vrij van
–
siliconenverbindingen,
– PCB's,
– PCT's,
– asbest,
– formaldehyde,
– cadmium,
– en stoffen die schadelijk zijn voor de slijmvliezen.
• Alle koelaggregaten worden in de fabriek op dichtheid, conform
de (Duitse) voorschriften, vervat in "UVV-BGV D4", getest
• Hierbij wordt verklaard dat elk koelaggregaat, voordat het de
fabriek mag verlaten, op elektrische veiligheid getest wordt.
Dientengevolge is de gebruiker bij de eerste ingebruikneming
niet meer verplicht om, conform het (Duitse) voorschrift vervat
in UVV-BGV A2, §5 (4), het koelaggregaat en de elektrische
installatie eerst te controleren of te laten controleren.
5 Typeplaatje en technische gegevens
Voor de installatie en het onderhoud dient u de gegevens op het
typeplaatje in acht te nemen; het bevindt zich op de achterzijde van
de behuizing van het koelapparaat.
De gedetailleerde technische gegevens van het koelaggregaat kunt
u in het inlegblad terugvinden.
Soort apparaat
Koelmiddel
Nominale spanning
Druk van het
koelmiddel
Frequentie
Serienummer
Beschermingstype
Bescherming
Elektrisch
vermogen
Werkingsvoorwaarden
(intern/extern)
Koelvermogen
Aanloop-
stroom Nominale stroom
Artikelnr.
