32 085 408 065c
3 Leveransomfattning och extrautrustning
3.1 Leveransomfattning
Leveransomfattningen består av:
• Kylaggregat (med anslutning för dörrkontakt)
•
Extra förpackning (beroende på typ av aggregat, bl a
tätningsprofil, fästmaterial, elektriskt kontaktdon),
• i förekommande fall specialtillbehör.
3.2 Extrautrustning
• Extrautrustningar efter förfrågan eller enligt katalog.
4 Allmänna uppgifter
• Förbrukade aggregat kan omhändertas av Pfannenberg för fack-
mässig skrotning. Leveransen till en av våra fabriker med tillver-
kning måste ske kostnadsfritt.
• Alla kylaggregat från Pfannenberg är fria från
– Silikonföreningar,
– PCB,
– PCT,
– Asbest,
– Formaldehyd,
– Kadmium,
– vätmedelsstörande substanser.
• Tätheten kontrolleras i alla kylaggregat enl UVV-BGV D4.
• Alla kylaggregat genomgår en elektrisk säkerhetskontroll i fabri-
ken före leverans. Därmed bortfaller kravet på användaren enl
UVV-BGV A2, §5 (4), att kylaggregatets elutrustning måste kon-
trolleras före driftstart.
5 Typskylt och tekniska data
För installation och underhåll beaktas uppgifterna på typskylten;
den sitter på baksidan av kylaggregatets hus.
Utförligare tekniska data för kylaggregatet finns i bilagan.
6 Säkerhet
Kylaggregat från Pfannenberg är avsedda för värmeavledning ur
kopplingsskåp (IP 54). Vid all slags kylning kan kondensvatten
uppstå.
Kylaggregatet passar endast för stationär drift.
Kylaggregatet får endast användas vid sådana omgivnings-
förhållanden som räknas upp i bilagan.
Kylaggregatet är i stor utsträckning underhållsfritt (se avsnitt
11).
All annan användning räknas som icke-föreskriftsenlig och leder
till att garantin upphör att gälla.
Den elektriska utrustningen måste kontrolleras regelbundet.
Felaktigheter, såsom lösa anslutningar och brända kablar måste
genast åtgärdas.
Arbeten på kylsystemet och de elektriska komponenterna får
endast utföras av behörig fackpersonal. Vid alla slags arbeten
måste tillämpliga föreskrifter för säkerhet och miljöskydd beaktas.
Fara!
Stäng av strömmen till kylaggregatet innan rengörings- eller
underhållsarbeten utförs.
Endast originalreservdelar får användas
7 Funktion

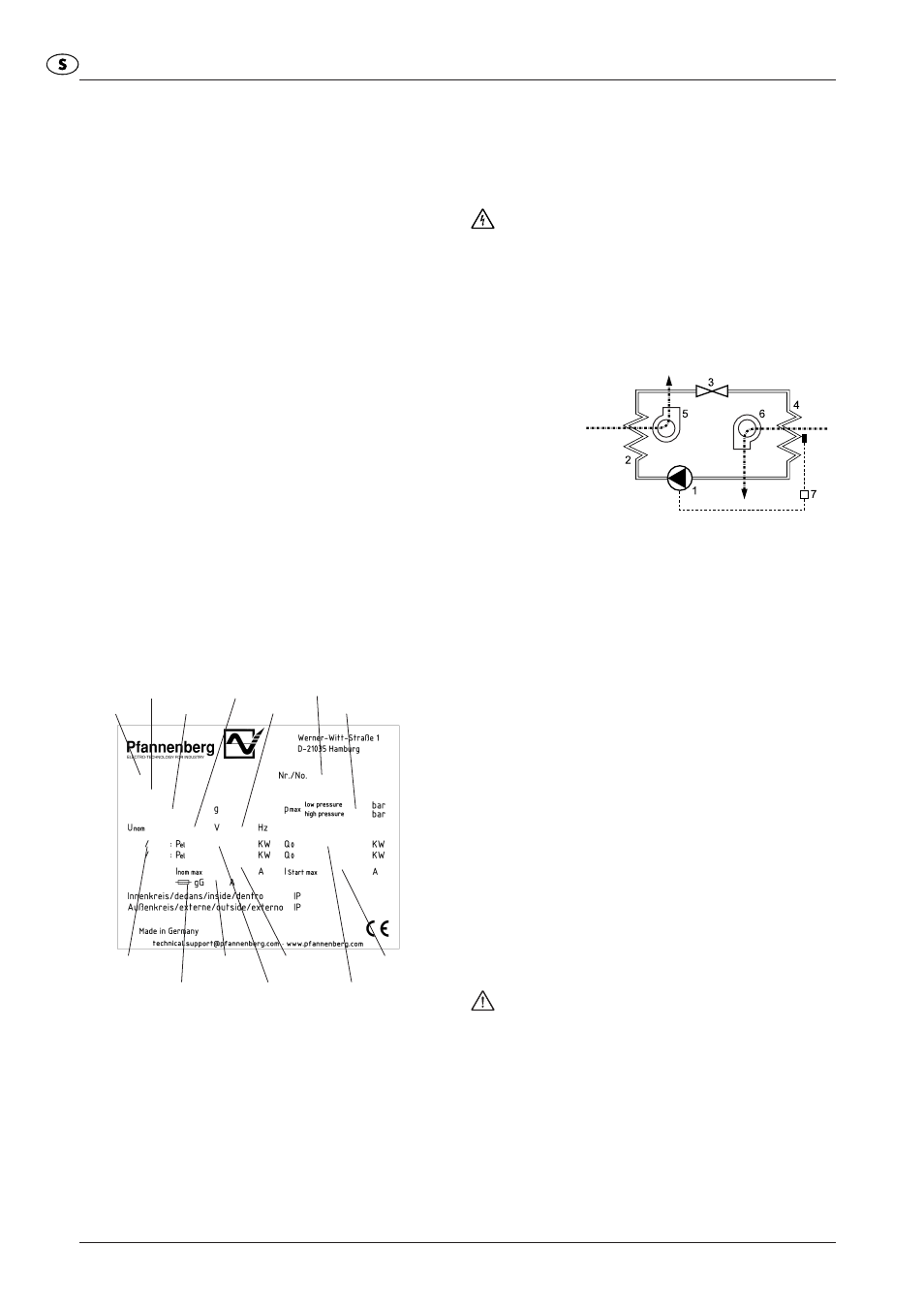

7.1 Funktionsprincip
1 Kompressor
2 Värmeväxlare (kondensor)
3 Expansionsorgan
4 Värmeväxlare (förångare)
5 Fläkt, ytterkrets
6 Fläkt, innerkrets
7 Elektronisk styrning med temperatursensor
Kylmediet komprimeras till högt tryck av kompressorn (1). Därvid
ökar temperaturen. I kondensatorn (2) avges värmen till den
omgivande luften och därvid återgår kylmediet till vätskeform.
Kondensatorfläkten (5) suger rumsluften genom kondensatorn och
avger den till omgivningen.
När kylmedlet passerar expansionsorganet (3) utsätts det för ett
tryckfall. I förångaren (4) tar kylmediet upp värme ur kopplings-
skåpet och förångas. Därigenom kyls luften i kopplingsskåpet.
Samtidigt avfuktas luften i kopplingsskåpet. Förångningsfläkten (6),
suger ut luften ur kopplingsskåpet via förångaren och återför den
kylda luften till kopplingsskåpet.
Kylaggregatet styrs elektroniskt. En temperatursensor registrerar
temperaturen på luften inuti kopplingsskåpet (7).
Det använda kylmediet är oskadligt för ozonskiktet och har låg
brännbarhet.
7.2 Kondensat
Vid avkylningen i förångaren faller luftfuktigheten ut som
kondensat. För att undvika skador på kopplingsskåpet och
kylaggregatet, måste kondensatet ledas bort.
Kondensatet leds bort på följande sätt:
• Vid normal kondensatdränering fångas kondensatet upp i en
behållare och förs bort via en slang.
Man måste vara noga med att det alltid finns en fungerande
kondensatdränering (säkerhetsdränering).
Ett för stort kondensatutfall kan t ex uppstå om kopplingsskåpet
inte är tätt eller om kopplingsskåpets inre temperatur ofta ligger
under daggpunkten.
Varning!
Om det under normala driftförhållanden skulle utfalla ovan-
ligt mycket kondensat, måste tätningarna i kopplingsskåpet
kontrolleras.
För att undvika ett för stort kondensatutfall vid öppet kopp-
lingsskåp, rekommenderar vi att en dörrkontakt installeras
för så kylaggregatet ska stängs av när dörren till kopp-
lingsskåpet öppnas.
Apparattyp
Kylmedium
Märkspänning
Kylmedietryck Frekvens
Serienummer
Säkringstyp
Säkring
Effekt
Yttre/inre
förhållanden
Kyleffekt
Startström Märkström
Artikelnr.
