085 408 065c 19
Une production excessive de condensat est par ex. possible,
quand l’armoire de distribution n’est pas étanche ou que la
température intérieure de l’armoire de distribution se trouve
fréquemment au-dessous du point de condensation.
Attention!
Au cas où une quantité de condensat trop importante se
forme pendant un fonctionnement de la machine, contrôlez
les joints d'étanchéité sur l'armoire électrique.
Pour empêcher une formation de condensat trop importan-
te lorsque l'armoire électrique est ouverte, nous conseil-
lons d'installer un interrupteur de contact de porte, afin de
mettre le climatiseur hors-service lorsque la porte de
l'armoire électrique s'ouvre.
8 Montage
8.1 Généralités
• Le lieu d'emplacement de l'armoire électrique doit être choisi de
telle manière que l'aération et la ventilation du climatiseur soient
garanties sans restriction.
• L'espace entre les différents appareils ou par rapport au mur
doit être d'au moins 200 mm.
• La circulation de l'air dans l'armoire électrique ne doit pas être
restreinte par des composants intérieurs.
• Il faut impérativement que l’appareil soit hors tension !
• Il faut veiller à ce que le lieu de montage soit relativement propre.
Attention!
Quand le climatiseur est monté sur la porte d’une armoire
de distribution, il faut s’assurer que les charnières portent
le poids supplémentaire et que l’armoire de distribution
ne culbute pas à l’ouverture.
Attention! Danger pour le dispositif d'armoire
électrique à cause de copeaux.
Si les découpes dans l’armoire électrique nécessaires
pour encastrer les climatiseurs ne sont réalisées qu’à la
pose de ces derniers, il faut à tout prix éviter que des
copeaux ne pénètrent dans l’armoire.

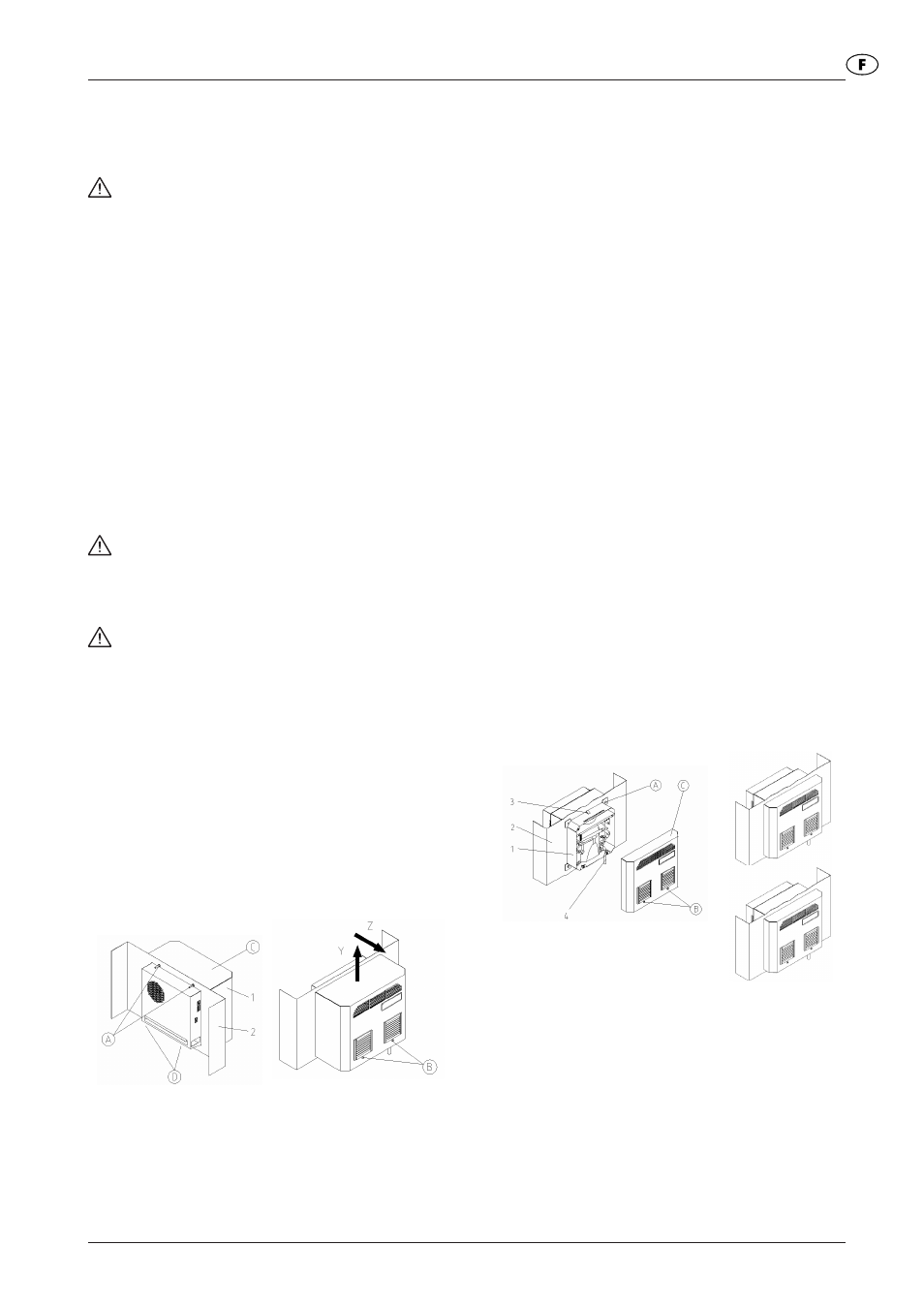

8.2 Montage du climatiseur à encastrer DTI 9021
La surface de fixation de l’armoire de distribution comporte une ou
des découpes et des trous pour des ouvertures de passage d’air
et pour la fixation de l’appareil, conformément à la fiche annexe.
L’illustration sur la ficher annexe montre également la position
des branchements électriques et des ouvertures de ventilation.
1) Pratiquer la ou les découpes et les trous pour le climatiseur,
quand ils n’existent pas encore dans l’armoire de distribution
(voir illustration dans la fiche annexe).
Enlever les bavures des arêtes de découpe.
1 Climatiseur DTI
2 Paroi ou porte de l’armoire de distribution
2) Insérer le climatiseur (1) par l’intérieur dans la découpe et le
pousser jusqu’à ce que le joint de l’appareil touche l’armoire
électrique (2).
3) De l’intérieur de l’armoire électrique, fixer le climatiseur à l’aide
des vis M 6 (D) et des écrous M6 (A) fournis avec en serrant
pour comprimer le joint à 2 mm d’épaisseur.
4) Retirer le couvercle de l’appareil (C) en desserrant les vis (B)
(sans les enlever - sécurité contre la perte) et en respectant le
sens des mouvements Y et Z.
Retirer si besoin est le câble de mise à la terre du couvercle.
5) Raccorder sur le tube le flexible d’évacuation de l’eau de
condensation (voir fiche annexe). Poser le flexible de manière
à ce qu’il soit en pente. Le raccourcir si besoin est. Si le flexible
est rallongé par un raccord + un autre tuyau, il faut soutenir le
poids supplémentaire du tuyau pour qu’il ne se forme pas
d’étranglement.
6) Relier le couvercle de l’appareil (C) au câble de mise à la terre
puis le fixer au climatiseur à l’aide des vis (B).
7) Poser le câble suivant le schéma de raccordement (voir au dos
de l’appareil) sur les connecteurs (complément ajouté au paquet)
et raccorder à l’appareil.
- Section des conducteurs : 0,5 – 2,5 mm² ou AWG20 - AWG14
(Il y a lieu de tenir compte des consignes importantes lors de
la sélection de la section des conducteurs !)
8) Raccorder le climatiseur électriquement (voir chapitre 8.4).
8.3 Montage du climatiseur à encastrer DTFI 9021
La surface de fixation de l’armoire de distribution comporte une
découpe rectangulaire, conformément à la fiche annexe.
L’illustration de la fiche annexe montre la position des ouvertures
de passage d’air.
1) Enlever la découpe correspondant à la forme du climatiseur,
lorsqu’elle n’existe pas encore dans l’armoire de distribution
(voir illustration dans la fiche annexe).
Enlever les bavures des arêtes de découpe.
2) Retirer le couvercle de l’appareil (C) en desserrant les vis (B)
(sans les enlever - sécurité contre la perte) et en respectant le
sens des mouvements Y et Z (voir la fiche annexe).
Retirer le câble de mise à la terre du couvercle.
3) Insérer le climatiseur (1) depuis l’intérieur dans la découpe et le
pousser jusqu’à ce que le joint de l’appareil touche l’armoire
électrique (2). On entend le ressort à déclic (3) verrouiller la
face supérieure de l’appareil, protégeant celui-ci contre les
chutes.
1 Climatiseur DTFI
2 Paroi ou porte de l’armoire de distribution
3 Ressort de fixation
4 Flexible d’évacuation de l’eau de condensation
4) Depuis la face extérieure de l’armoire électrique, visser dans le
boîtier du climatiseur les douilles de serrage (A) et les vis
accompagnant la fourniture en serrant jusqu’à ce que le joint
soit comprimé à 2 mm d’épaisseur.
5) Raccorder sur le tube le flexible d’évacuation de l’eau de
condensation (voir fiche annexe). Poser le flexible de manière
à ce qu’il soit en pente. Le raccourcir si besoin est. Si le flexible
est rallongé par un raccord + un autre tuyau, il faut soutenir le
poids supplémentaire du tuyau pour qu’il ne se forme pas
d’étranglement.
