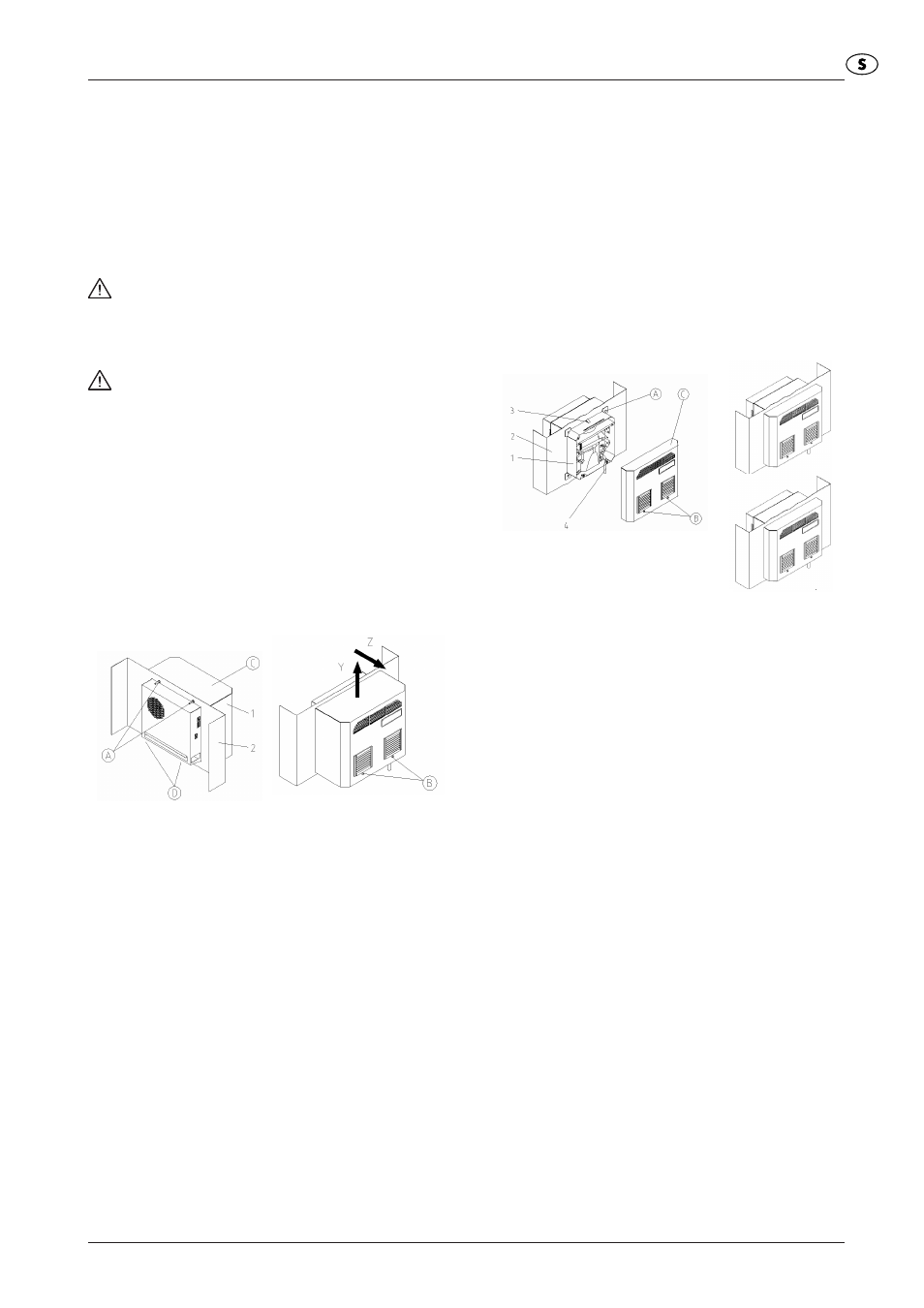

Montering

8.1

Allmänt

• Kopplingsskåpet måste placeras på en sådan plats, att luften

kan strömma fritt både in i och ut ur kylaggregatet.

• Avståndet mellan aggregaten eller till väggen måste vara minst

200 mm.

• Luftcirkulationen i kopplingsskåpet får inte hindras av inredningen.
• Aggregatet måste vara spänningsfritt!
• Monteringsplatsen måste skyddas mot stark nedsmutsning.

Varning!

Om kylaggregatet monteras på en kopplingsskåpsdörr
måste man först kontrollera att gångjärnen klarar att bära
den extra vikten och att kopplingsskåpet inte välter när det
öppnas.

Varning! Risk för kopplingsskåpets inredning på

grund av borrspån.

Om de nödvändiga utskärningarna i kopplingsskåpet inte
görs förrän vid monteringen måste man förhindra att
spån hamnar i kopplingsskåpet.

8.2

Montering inbyggnadskylaggregat DT 9021

Infästningsytan på kopplingsskåpet ska förses med utskärning(ar)
och borrhål till öppningar för luftgenomsläpp och för fastsättning
av aggregatet enligt bilagan.
Illustrationen i bilagan visar dessutom de elektriska
anslutningarnas och ventilationsöppningarnas placering.
1) Gör utskärningar och hål för kylaggregatet om de inte redan är

på plats (se illustrationen i bilagan).

Avgrada skärkanten.

1 Kylaggregat DTI
2 Kopplingsskåpsvägg eller -dörr

2) Placera kylaggregatet (1) i utskärningen utifrån och skjut in det

tills det ligger an mot aggregattätningen på kopplingsskåpet (2).

3) Dra åt kylaggregatet på kopplingsskåpets insida med de

medlevererade muttrarna M6 (A) och skruvarna så hårt att
tätningen trycks ihop till 2 mm.

4) Ta bort apparatens huv (C) genom att lossa skruvarna (B) (dra

inte ut dem – så försvinner de inte) och genom att flytta huven
i Y- och Z-riktningen

Ta bort jordkabeln från huven vid behov.

5) Placera kondensatavloppsslangen på röret (se bilagan). Dra

slangen med lutning. Kapa den vid behov. Om slangen förlängs
med ett anslutningsstycke och ytterligare en slang skall slangens
extra vikt tas upp på ett lämpligt sätt så att det inte uppstår
några insnörningar av slangen.

6) Anslut apparatens huv (C) till jordkabeln och fäst den sedan på

kylaggregatet med skruvar (B).

7) Fäst kablarna i kontakterna (extra förpackning) enligt

anslutningsbilden (se aggregatets baksida) och anslut till
aggregatet.
- Ledararea: 0,5–2,5 mm² , resp AWG20–AWG14 (Vid val av
kabelarea ska hänsyn tas till de relevanta bestämmelserna!)

8) Anslut kylaggregatet till elnätet (se avsnitt 8.4).

8.3

Montering inbyggnadskylaggregat DTFI 9021

I kopplingsskåpets infästningsyta ska en rektangulär utskärning
göras enligt bilagan.
llustrationen i bilagan visar de ventilationsöppningarnas
placering.
1) Skär ut utskärningen för kylaggregatet om det inte redan gjorts

i kopplingsskåpet (se bilden i bilagan). Avgrada skärkanten.

2) Ta bort apparatens huv (C) genom att lossa skruvarna (B) (dra

inte ut dem - så försvinner de inte) och genom att flytta huven
i Y- och Z-riktningen (se bilagan).

Ta bort jordkabeln från huven.

3) Placera kylaggregatet (1) i utskärningen inifrån och skjut in det

tills det ligger an mot aggregattätningen på kopplingsskåpet (2).
Spärrfjädern (3) på apparatens ovansida hakar i hörbart och
säkrar aggregatet så att det inte faller ut.

1 Kylaggregat DTFI
2 Kopplingsskåpsvägg eller -dörr
3 Fästfjäder
4 Kondensataavloppsslang

4) Skruva in de bipackade spännblecken (A) och skruvarna på

kopplingsskåpets utsida i kylaggregatets hus och dra åt dem
så hårt att tätningen trycks ihop till 2 mm.

5) Placera kondensatavloppsslangen på röret (se bilagan). Dra

slangen med lutning. Kapa den vid behov. Om slangen förlängs
med ett anslutningsstycke och ytterligare en slang skall slangens
extra vikt tas upp på ett lämpligt sätt så att det inte uppstår
några insnörningar av slangen.

6) Anslut apparatens huv (C) till jordkabeln och fäst den sedan på

kylaggregatet med skruvar (B).

7) Kläm fast kablarna enligt anslutningsbilden (se aggregatets

baksida) i kontakterna (extra förpackning) och anslut till aggre-
gatet.
- Ledararea: 0,5–2,5 mm² , resp AWG20–AWG14 (Vid val av
kabelarea ska hänsyn tas till de relevanta bestämmelserna!)

8) Anslut kylaggregatet till elnätet (se avsnitt 8.4).
