3370964.05 04/2014 GB/D/F/E
68 WIKA manual de instrucciones modelos TR10-L, TC10-L (Ex d)

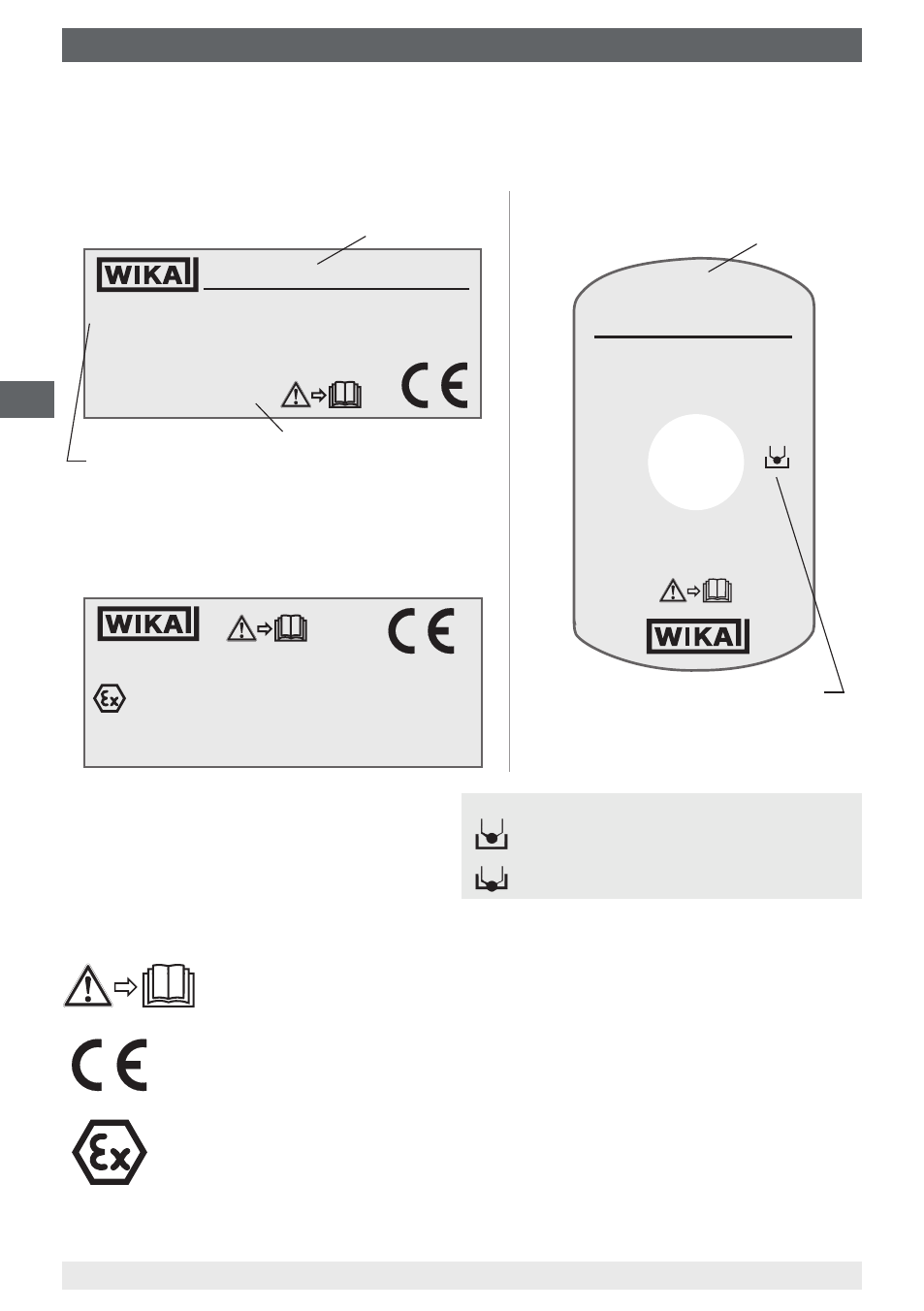

2.4 Rótulos, marcados de seguridad
Placa indicadora de modelo (ejemplo)
■ Termómetro, modelos TR10-L, TC10-L
Explicación de símbolos
¡Es absolutamente necesario leer el manual de instrucciones antes del
montaje y la puesta en servicio del instrumento!
CE, Communauté Européenne
Los instrumentos con este marcaje cumplen las directivas europeas aplicables.
ATEX Directiva europea para garantizar la seguridad frente a las
explosiones (Atmosphère = AT, explosible = EX)
Los instrumentos con este marcado están conformes a las exigencias de la
directiva europea 94/9/CE (ATEX) relativa a la prevención de explosiones.
2. Seguridad
■ Unidad extraíble, modelos TR10-K,
TC10-K
Sensor conforme a norma
■ F Sensor de película delgada
■ W Resistor bobinado
Sensor conforme a norma
■ sin conexión a tierra
■ con conexión a tierra
Leyenda:
■ sin conexión a tierra
soldado aislado
■ con conexión a tierra
soldado en el revestimiento (conectado a tierra)
Modelo
Año de fabricación
Modelo
■ Datos adicionales para los instrumentos Ex
E
