58 WIKA mode d'emploi types TR10-L, TC10-L (Ex d)
Doigt de gant massif
(épaisseur minimale de la paroi 1 mm)
Tube de protection
(épaisseur minimale de la paroi 1 mm)
Sans doigt
de gant

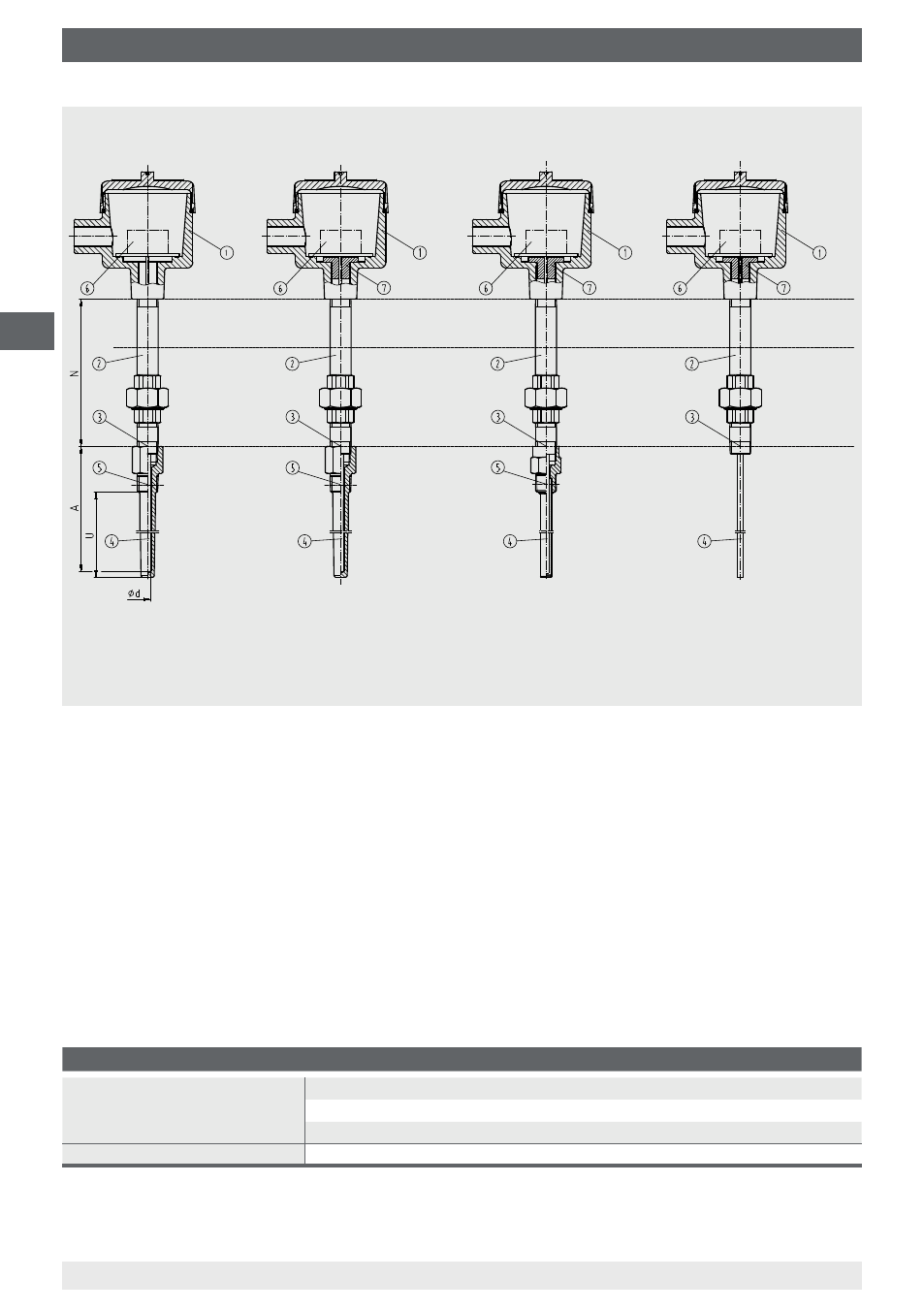

Légende:

Tête de raccordement

Extension

Raccord côté doigt de gant

Insert de mesure
 Raccord process
 Platine de raccordement/transmetteur
 Garniture anti-passage de flamme
T4
T3
T1
T
indéterminé
U Longueur utile
NL Longueur nominale
N(M
H
) Longueur d'extension
Classification de classe de température, températures ambiantes
Une surchauffe dans la tête de raccordement peut se produire avec transmetteur incorporé
à cause d'une électronique défectueuse. Les températures ambiantes admissibles
dépendent des boîtiers utilisés et de tout transmetteur monté en tête posé en supplément.
Pour toutes les têtes de raccordement WIKA avec des transmetteurs de température
incorporés WIKA, l'interrelation suivante s'applique :
L'accroissement de température à la surface de la tête de raccordement ou du boîtier
est inférieure à 25 K si les conditions suivantes sont réunies : alimentation électrique U
B
maximum 30 VDC si le transmetteur est utilisé dans une limite de courant de 22,5 mA.
Ceci donne la classification de classe de température suivante :
Atmosphère Classe de température Limites de température ambiante
Atmosphère de gaz T6 -50 ... +60 °C
T5 -50 ... +75 °C
T4 -50 ... +85 °C
Atmosphère poussiéreuse T85 °C -50 ... +60 °C
La classe de température dépend de l'application de l'utilisateur et de la température
ambiante.
