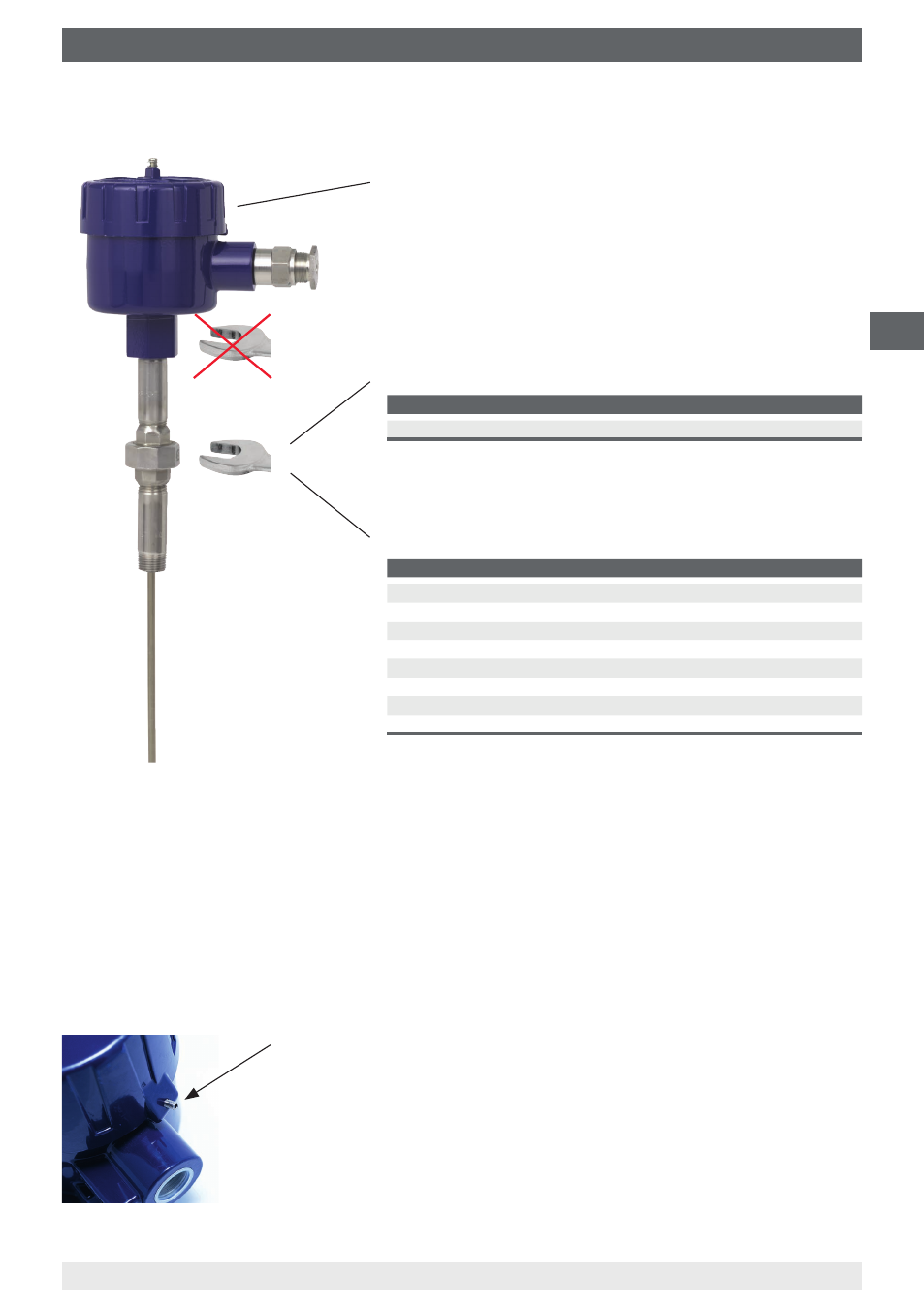

6.3 Couple de serrage
Tête de raccordement, sélectionnable (exemple)
Couples de serrage pour le raccordement aux doigts de gant
Couples de serrage pour le raccordement à l'extension
Filetage Couples de serrage en Nm
R 1/2 1) 50 ... 60
1) seulement pour les versions avec extension divisible
Filetage Couples de serrage en Nm
1/2 NPT 35
3/4 NPT 40
G 1/2 B 35
G 3/4 B 40
M14 x 1,5 25 ... 30
M18 x 1,5 35
M20 x 1,5 35 ... 40
M27 x 2 40 ... 45
■ Ne vissez ou ne dévissez l'instrument qu'avec les pans de la clé et avec le couple prescrit
en utilisant un outil approprié.
■ Le couple correct dépend des dimensions du filetage de raccord et du joint utilisé (forme/
matériau).
■ Il n'est pas permis de visser ou de dévisser la tête de raccordement.
■ Evitez tout coincement du pas de filet lorsque vous vissez l'instrument.
6. Mise en service, exploitation
6.4 Vis de blocage
Veiller à serrer toujours la vis de blocage afin d'éviter une ouverture
involontaire de la tête antidéflagrante.
Avant l'ouverture de la tête, veiller à desserrer suffisamment la vis
de blocage.
