Puesta en servicio
Evitar golpes de ariete en todo caso durante la puesta en servicio, abrir lentamen-
te las válvulas de cierre.
6. Puesta en servicio, funcionamiento / 7. Opciones y accesorios
7. Opciones y accesorios

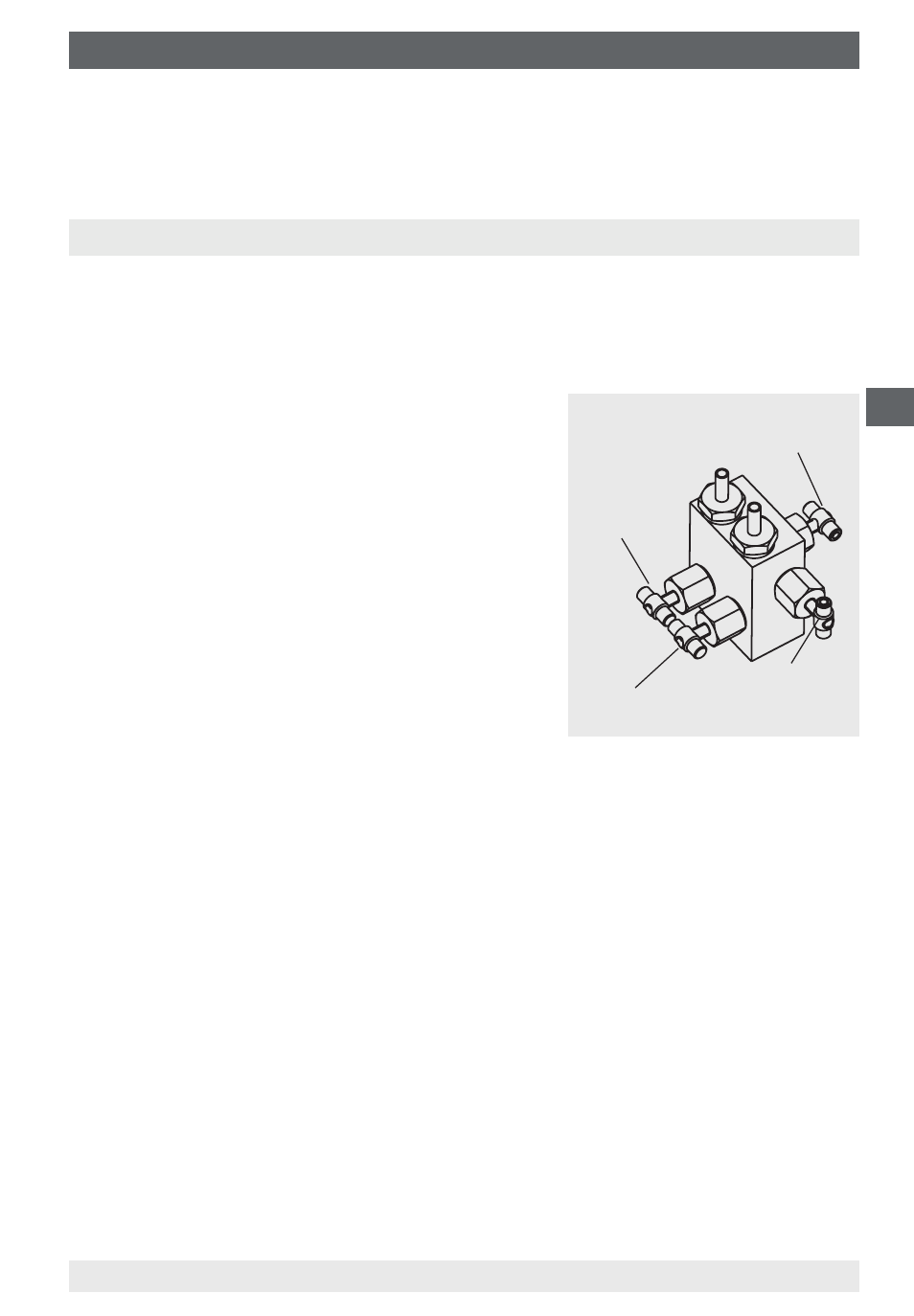

7.1 Bloque de válvulas cuádruple
■ Bloqueo de la tubería de proceso ⊕ y ⊖ para desmontaje o comprobación
del instrumento de medición durante el proceso de trabajo.
Protección del instrumento contra una
carga de sobrepresión no permitida, como
por ejemplo en comprobaciones de presión
y condiciones de operación no definidas
(también reposo temporal).
■ Compensación de presión para control
del punto cero durante el proceso en
marcha, así como impedimento de carga
de sobrepresión unilateral durante la fase
de arranque u operación (con válvula
compensadora de presión abierta).
■ Purgado de las tuberías de medición en
medios líquidos y enjuague de las mismas
para eliminar impurezas.
Información sobre la manipulación
■ Secuencia de trabajo para el inicio de la medición
1. Abrir la válvula compensadora de presión (vástago central de la válvula)
2. Abrir la válvula de cierre de la cámara del medio con signo menos (⊖,
válvula derecha), y la válvula de cierre con signo más (⊕, válvula izquierda)
3. Cerrar la válvula compensadora de presión
■ Secuencia de trabajo para enjuague/purgado de las tuberías de medición
1. Comienzo: Abrir la válvula de cierre de la cámara del medio ⊕ y ⊖; abrir la
válvula compensadora de presión y la válvula de ventilación
2. Finalización: Cerrar la válvula compensadora de presión y la válvula de
ventilación
■ Secuencia de trabajo para finalizar la medición (también reposo temporal)
1. Abrir la válvula compensadora de presión
2. Cerrar la válvula de cierre de las cámaras del medio ⊕ y ⊖
Válvula de
ventilación
Válvula de
cierre, lado ⊖
Válvula de
cierre, lado ⊕
Válvula com-
pensadora
