D
2122740.01
WIKA Betriebsanleitung Differenzdruckmessgerät, Typ 702.03.100 27
2367781.03 06/2013 GB/D/F/E
3. Technische Daten / 4. Aufbau und Funktion
Weitere technische Daten siehe jeweiliges Typenschild, WIKA-Datenblatt und
Bestellunterlagen.
Elektrischer Kontakt
Kontaktart Mikroschalter
Kontaktfunktionen Einfach-Wechsler 850.3 Zweifach-Wechsler 850.3.3
Lastdaten Wechselspannung Gleichspannung
U max. 250 V 30 V
I max. 5 A 0,4 A
P max. 250 VA 10 W
Schaltpunkteinstellung von außen an Hilfsskala über Einstellschraube(n)
Einstellbereich von 10 % bis 100 % des Skalenendwertes
Schaltpunktreprodu-
zierbarkeit
≤ 1,6 %
Schalthysterese max. 5 % vom Skalenendwert (Option: max. 2,5 %)
Elektrischer Anschluss über Kabelverschraubung M20 x 1,5 mit 1 m freiem Kabelende
4. Aufbau und Funktion

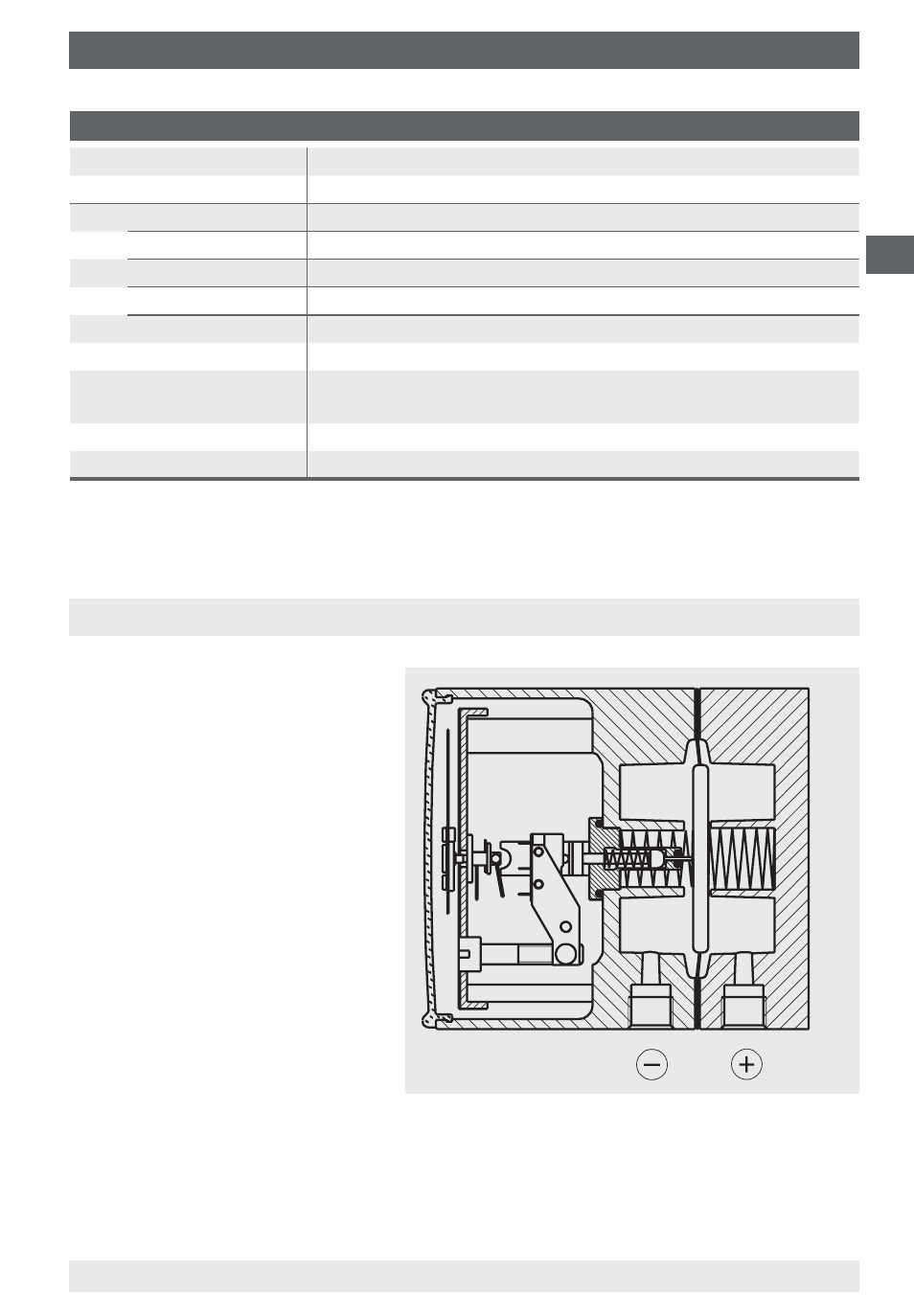

4.1 Beschreibung
Die ⊕- und ⊖-Messstoffkam-
mern sind durch eine ela-
stische Membrane getrennt.
Der Differenzdruck bewirkt eine
axiale Auslenkung (Messweg)
der Membrane gegen die
Messbereichsfeder.
Der dem Differenzdruck
proportionale Messweg
wird über eine Schubstange
druckdicht und reibungsarm auf
ein Zeigerwerk und zusätzlich
an die Stößel der Mikroschalter
übertragen.
4.2 Lieferumfang
Lieferumfang mit dem Lieferschein abgleichen.
