D
Inbetriebnahme
Bei Inbetriebnahme Druckstöße unbedingt vermeiden, Absperrventile langsam
öffnen.
WIKA Betriebsanleitung Differenzdruckmessgerät, Typ 702.03.100 33
2367781.03 06/2013 GB/D/F/E
6. Inbetriebnahme, Betrieb / 7. Optionen und Zubehör
7. Optionen und Zubehör

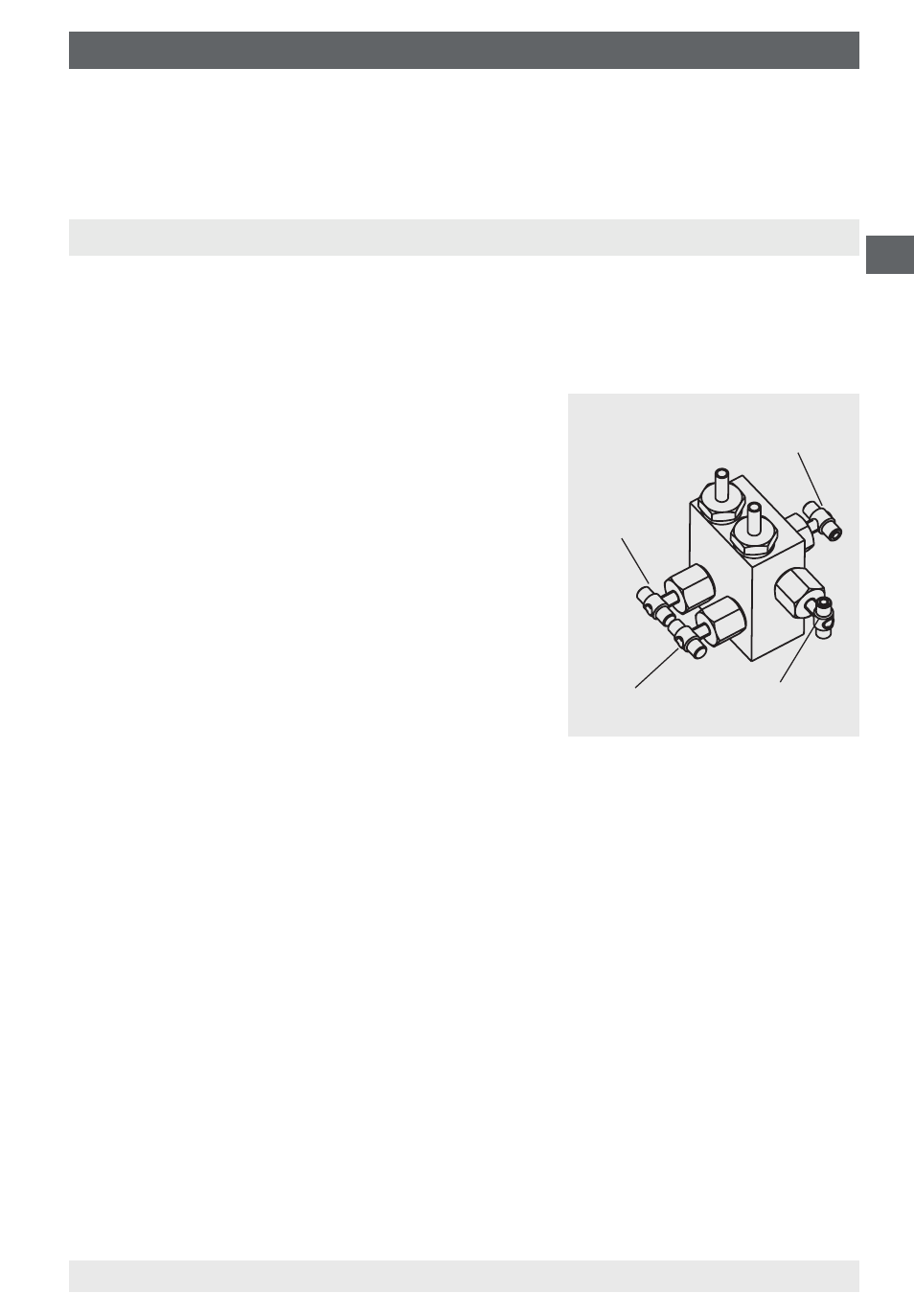

7.1 Vierfach-Ventilblock
■ Absperrung der ⊕- und ⊖-Prozessleitung zur Demontage oder Prüfung des
Messgerätes ohne Störung des laufenden Betriebsprozesses.
Schutz des Gerätes gegen unzulässige
Überdruckbelastung, wie z. B. bei
Druckprüfungen und undefinierten
Betriebsverhältnissen (auch zeitweiliger
Stilllegung).
■ Druckausgleich zur Nullpunktkontrolle
bei laufendem Prozess sowie Vermeidung
einseitiger Überdruckbelastung während der
Anfahr- bzw. Betriebsphase (bei geöffnetem
Druckausgleichsventil).
■ Entlüftung der Messleitungen bei flüssigen
Messstoffen und Spülung der Messlei-
tungen, um Verunreinigungen zu entfernen.
Angaben zum Handling
■ Arbeitsgangfolge zum Messanfang
1. Druckausgleichsventil (mittlere Ventilspindel) öffnen
2. Absperrventil der Minus-Messstoffkammer (⊖, rechtes Ventil) und der Plus-
Messstoffkammer (⊕, linkes Ventil) öffnen
3. Druckausgleichsventil schließen
■ Arbeitsgangfolge zum Spülen/Entlüften der Messleitungen
1. Anfang: Absperrventil der ⊕- und ⊖-Messstoffkammer öffnen, Druckaus-
gleichsventil und Entlüftungsventil öffnen
2. Ende: Druckausgleichsventil und Entlüftungsventil schließen
■ Arbeitsgangfolge zu Messende (auch zeitweise Stilllegung)
1. Druckausgleichsventil öffnen
2. Absperrventil der ⊕- und ⊖-Messstoffkammer schließen
Entlüftungs-
ventil
Absperrventil
⊖ -Seite
Absperrventil
⊕ -Seite
Druckaus-
gleichsventil
