WIKA Betriebsanleitung Differenzdruckmessgerät, Typ 702.03.100 32
2367781.03 06/2013 GB/D/F/E
6. Inbetriebnahme, Betrieb
Information
Für den Sicherheitsstromkreis, der bei Unterschreiten des
Mindestdurchflusses die Beheizung des Dampferzeugers
abschalten soll, darf nur der Schließer des Umschaltkontaktes
angeschlossen werden (d.h. der bei Δp = 0 offene Kreis)!
6.3 Schaltpunkteinstellung und Nullpunktüberprüfung
Bei Angabe der Sollwerte werden werkseitig die Schaltpunkte eingestellt.
Die Schaltpunktverstellung erfolgt über frontseitig zugängliche Einstellschrau-
ben. Eine Hilfsskala über 270 ∢° ermöglicht eine relativ genaue Schaltpunktjustie-
rung und zeigt den momentan eingestellten Sollwert.
Zur Kontaktverstellung sind die Verschlussstopfen in der Schnappscheibe zu
entfernen. Durch Drehen der Kontakteinstellschrauben mittels Schrauben-dreher
kann gewünschter Schaltpunkt eingestellt werden.
Wird eine noch genauere Schaltpunkteinstellung gewünscht, sollte ein Prüfnormal
zur Justage verwendet werden.
Anschließend sind die Verschlussstopfen in der Schnappscheibe wieder einzu-
drücken.
Nach der Einstellung und Überprüfung des Schaltpunktes in der Anlage ist das
Gerät zu verplomben und der eingestellte Wert am Gerät zu vermerken.
Nullpunktüberprüfung
Durch Öffnen eines Druckausgleichsventiles (siehe Punkt 7.1 auf Seite 33) wird
eine Nullpunktkontrolle im laufenden Betriebsprozess ermöglicht.
Der Messstoff strömt von der Seite höheren Druckes nach der Gegenseite und
der Differenzdruck am Messgerät fällt auf Null.
Durch Öffnen des Druckausgleichsventiles muss die Differenzdruckanzeige auf
Null, d.h. in den Bereich des Nullpunkt-Toleranzbalkens gehen. Die Gerätefunktion
ist damit in Ordnung. Bei möglichen Abweichungen, die außerhalb des Toleranz-
balkens liegen, kann eine Nullpunktkorrektur über den standardmäßig einge-
bauten Verstellzeiger erfolgen.

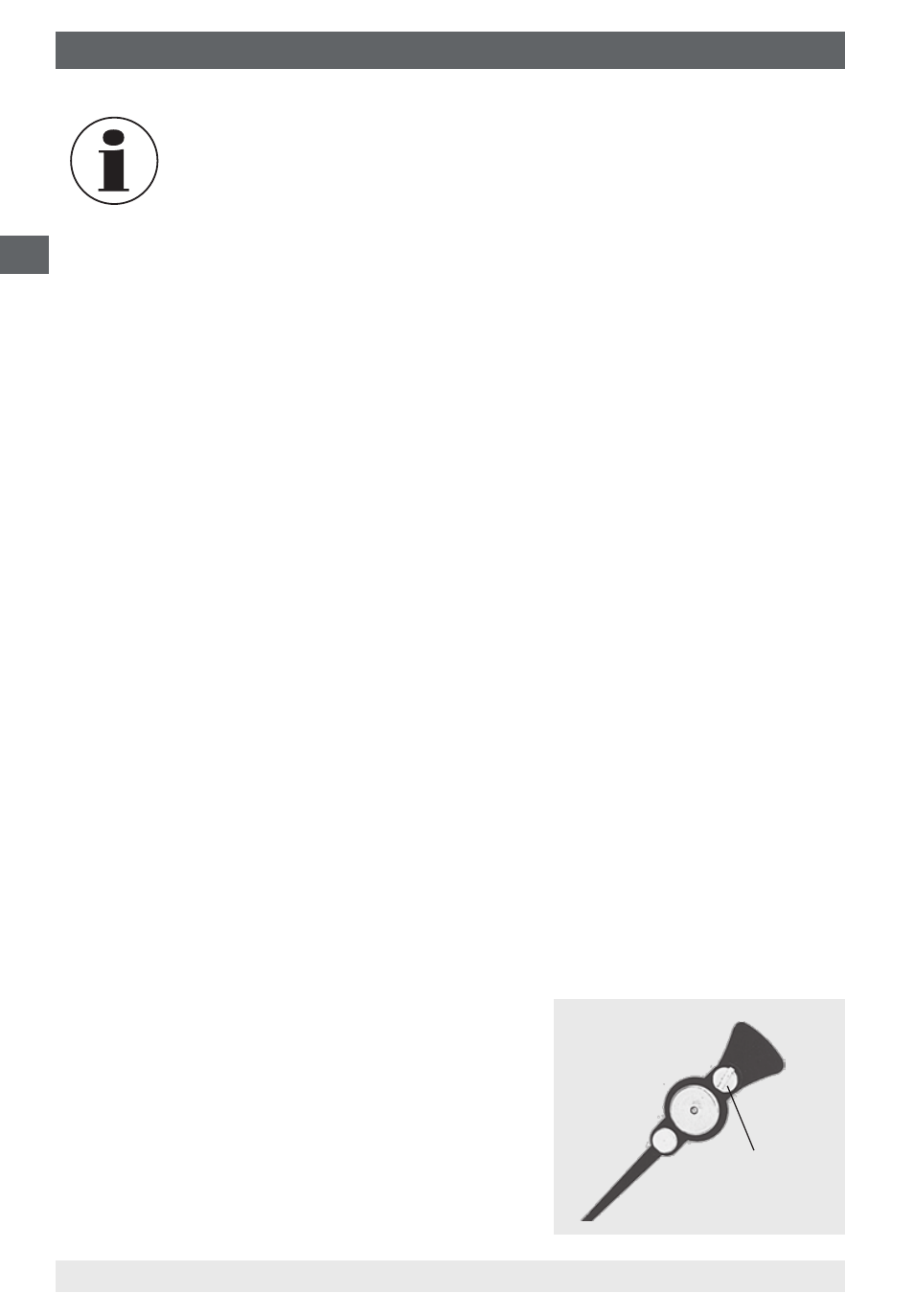

Dazu ist die Schnappscheibe mittels Schrauben-
dreher an der am Umfang angebrachten Einprä-
gung/Aussparung abzuheben.
Die Nullpunktverstellung wird durch ein Verdrehen
der Schlitzschraube am Verstellzeiger erreicht.
Anschließend ist die Schnappscheibe wieder auf
dem Gehäuse aufzubringen.
Der Differenzdruck wird wieder angezeigt, sobald
das Druckausgleichsventil wieder geschlossen
wird.
Schlitz-
schraube
