F
WIKA Mode d'emploi manomètre pour pression différentielle, type 702.03.100
51
2367781.03 06/2013 GB/D/F/E
Mise en service
Lors de la mise en service il faut absolument éviter les coups de bélier. Ouvrir
lentement les robinets d'isolement.
6. Mise en service, fonctionnement / 7. Options et accessoires
7. Options et accessoires

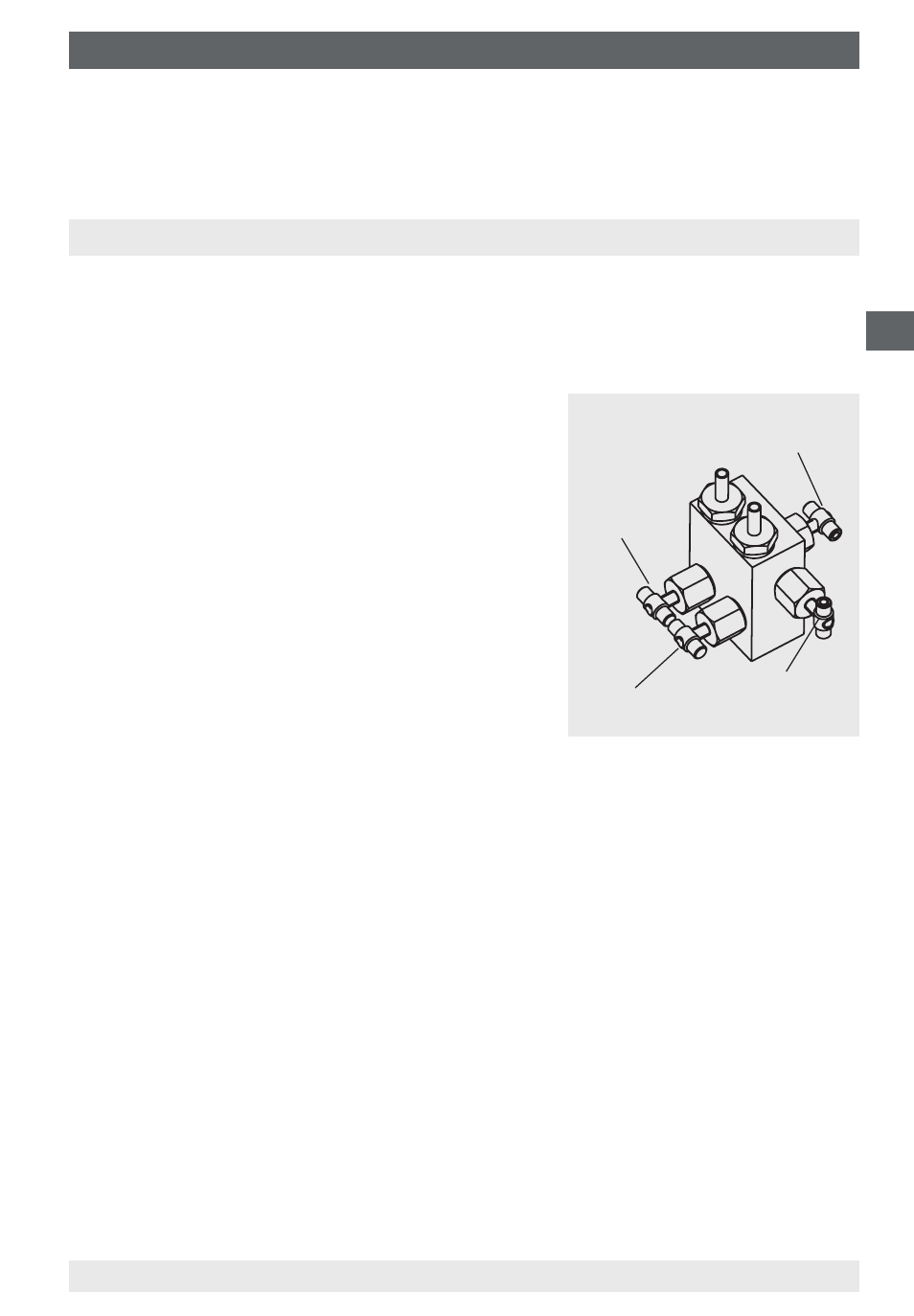

7.1 Manifold 4 voies
■
Isolation des lignes de process ⊕ et ⊖ pour retirer ou tester l'instrument de
mesure sans interrompre le fonctionnement du process en cours.
Protection de l'unité contre une surpression,
telle que dans les tests de pression et des
conditions de fonctionnement indéfinies
(y compris la fermeture intermittente).
■
Compensation de pression pour test du
point zéro avec des process en cours, en
évitant une surpression d'un seul côté lors des
phases de démarrage et de fonctionnement
(avec soupape de compensation de pression
ouverte).
■
Mise à l'atmosphère des lignes de mesure
avec des fluides liquides et un rinçage
des lignes de mesure pour supprimer la
contamination.
Spécifications pour la manipulation
■
Suite d'opérations à effectuer pour démarrer la mesure
1. Ouvrir la soupape de compensation de pression (tige médiane de l'aiguille de
soupape)
2. Ouvrir la soupape de fermeture sur la chambre de fluide négative (⊖, soupape de
droite) et sur la chambre de fluide positive (⊕, soupape de gauche)
3. Fermer la soupape de compensation de pression
■
Suite d'opérations à effectuer pour rincer/mettre à l'atmosphère les lignes de
mesure
1. Pour démarrer : ouvrir la soupape de fermeture pour les chambres de fluide ⊕ et ⊖,
ouvrir la soupape de compensation de pression et la soupape de mise à l'atmosphère
2. Pour terminer : fermer la soupape de compensation de pression et la soupape de
mise à l'atmosphère
■
Suite d'opérations à effectuer pour terminer la mesure
(aussi fermeture temporaire)
1. Ouvrir la soupape de compensation de pression
2. Fermer la soupape de fermeture pour les chambres de fluide ⊕ et ⊖
Soupape
de mise à
l'atmosphère
Soupape de
fermeture côté
⊖
Soupape de
fermeture
côté
⊕
Soupape de compen-
sation de pression
