WIKA Mode d'emploi manomètre pour pression différentielle, type 702.03.100 45
2367781.03 06/2013 GB/D/F/E
2122740,01
3. Particularités / 4. Conception et fonction
Pour de plus amples spécifications, voir la plaque signalétique correspondante,
la fiche technique WIKA et la documentation de commande.
Contact électrique
Type de contact Microrupteur
Fonctions de contact Simple contact (inverseur) 850.3 Double contact (inverseur) 850.3.3
Données de charge Tension AC Tension DC
U max. 250 V 30 V
I max. 5 A 0,4 A
P max. 250 VA 10 W
Réglage du point de
commutation
depuis l'extérieur sur l'échelle auxiliaire par une ou plusieurs vis
de réglage
Plage de réglage de 10 % à 100 % de la valeur pleine échelle
Reproductibilité du
point de commutation
≤ 1,6 %
Ecart max. 5 % de la valeur pleine échelle (option: max. 2,5 %)
Raccordement électrique par presse-étoupe M20 x 1,5 avec extrémité de 1 m de câble libre
4. Conception et fonction

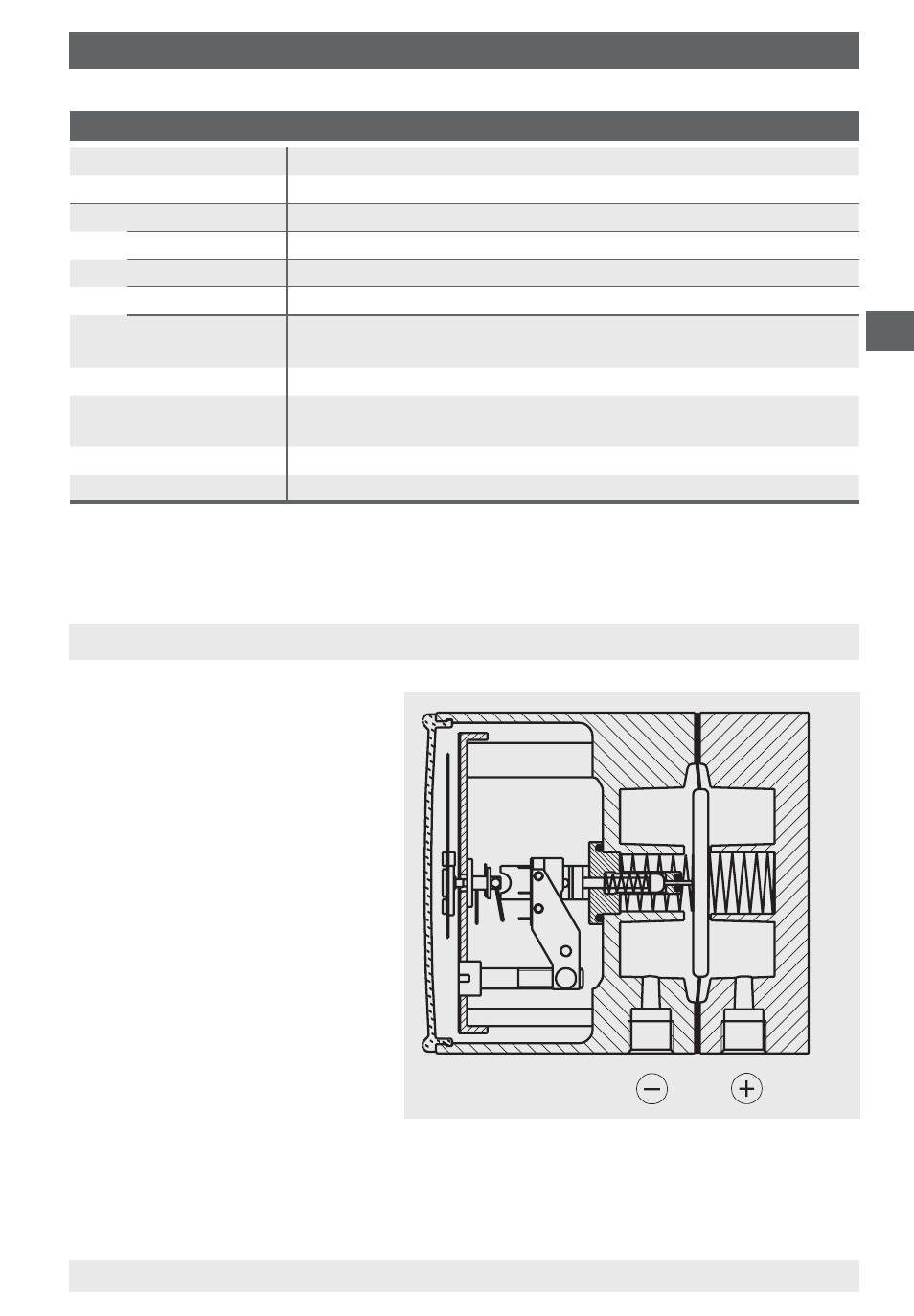

4.1 Description
Les chambres de fluide ⊕
et ⊖ sont séparées par une
membrane élastique. La
pression différentielle conduit
à une déformation axiale de
la membrane contre le ressort
d'étendue de mesure.
La déformation, qui est
proportionnelle à la pression
différentielle, est transmise à un
mouvement et également aux
poussoirs des microrupteurs
par l'intermédiaire d'une tige de
poussée étanche à la pression
et à basse friction.
4.2 Détail de la livraison
Comparer le détail de la livraison avec le bordereau de livraison.
