E
65 WIKA Manual de instrucciones manómetro diferencial, modelo 702.03.100
2367781.03 06/2013 GB/D/F/E
6. Puesta en servicio, funcionamiento
2162679.01 2157306.0X
2123568.0X
Prensaestopa M20 x
1,5 con 1 m de cable
Indicaciones de seguridad para la instalación
■ Observar las indicaciones de instalación y seguridad del
manual de instrucciones.
■ Instalar los instrumentos conforme a las indicaciones del
fabricante y de las normas y reglamentos vigentes.
■ Los instrumentos no incluyen dispositivos de seguridad contra sobrecorriente.
■ Para evitar la soldadura de los interruptores causada por una sobrecarga, se
tienen que prever una serie de dispositivos de protección por parte del usuario.

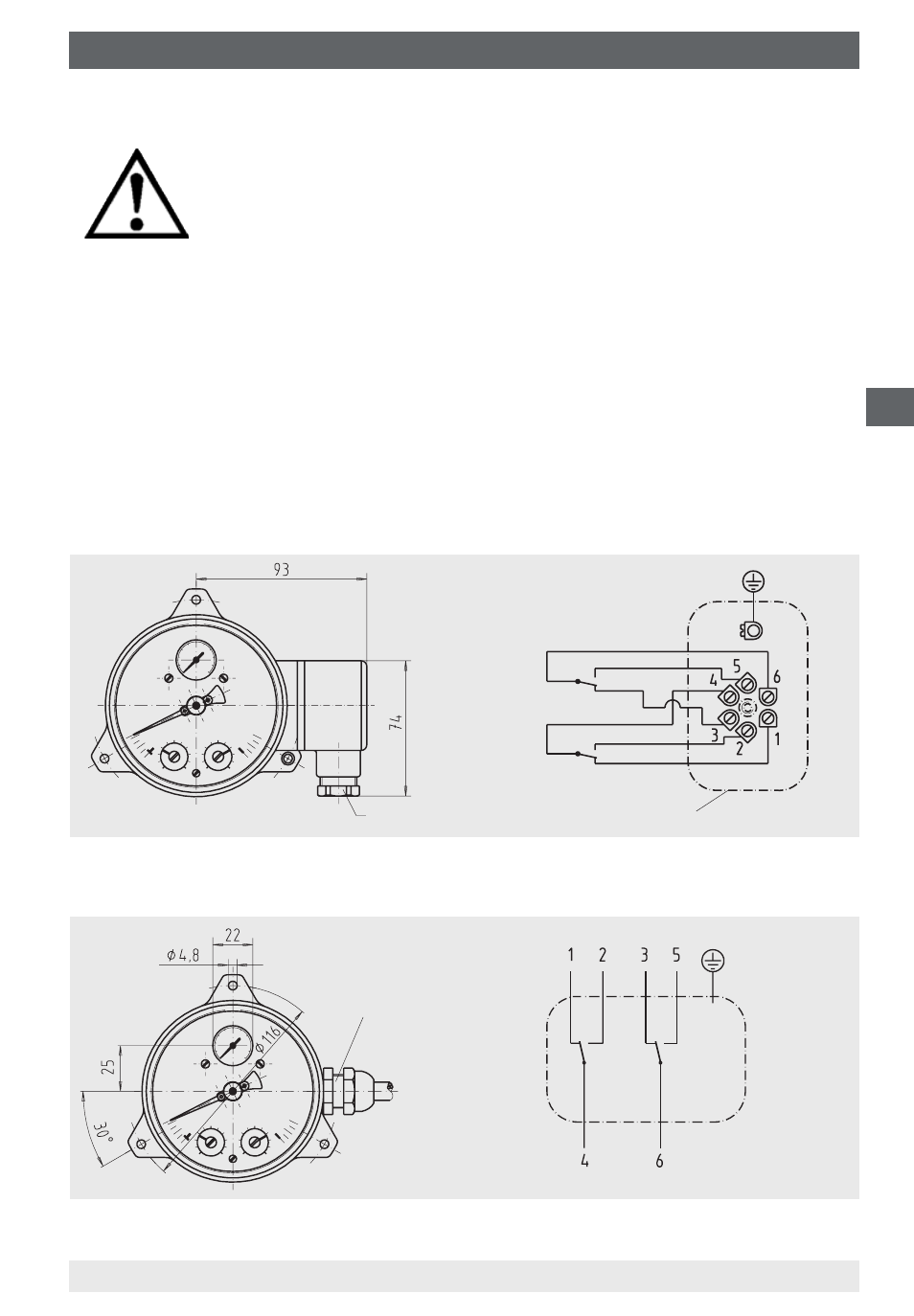

Los detalles del conexionado pueden consultarse en el esquema de conexión
siguiente. Adema´s se indican estos detalles del conexionado y la alimentación
auxiliar en la placa de características en la superficie de la caja.
Conexión eléctrica mediante:
■ Caja de conexiones o conector angular según DIN 43651
M20 x 1,5
850.33 2o contacto
850.3 1o contacto
Caja de cable
o conexión eléctrica mediante:
■ Prensaestopa y cable
2162679.0X
850.33
2o contacto
850.3
1o contacto
