Perturbations Cause Mesures à prendre
Pas de signal de sortie
Tension d‘alimentation manquante /
fausse ou pointe de surtension
Corriger la tension d‘alimentation selon
le mode d‘emploi *)
Rupture de conducteur Contrôler le passage du courant
Pas de / ou faux signal de sortie
Erreur de câblage (par ex. systeme a
deux fils connecté en systeme a trois
fils)
Respecter la position des raccords (voir
plaquette signalétique / mode d‘emploi)
Signal de sortie divergent Lors du réglage déréglé le gain Utiliser une référence appropriée
Déréglage du zéro
Utiliser un équipement de calibration
adéquat (au moins 3x plus précis que la
précision indiquée)
Lors d‘une variation de pression le
signal de sortie reste constant
Surcharge mécanique par pression
excessive
Remplacer l‘appareil; en cas de panne
répétitive consulter le fabricant *)
Fausse tension d‘alimentation ou
pointe de surtension
Remplacer l‘appareil
Gain du signal trop faible
Tension d‘alimentation trop élevée /
trop basse
Corriger la tension d‘alimentation selon
le mode d‘emploi
8. Réglage du zéro/gain / 9.Entretien, accessoires / 10. Elimination de perturbations F
En cas de problèms (+49) 9372/132-8976
Il est recommandé de procédur à un rééta-
lonnage tous les ans.
„ Veillez lors du montage et démontage
du connecteur à ce qu’aucun fil ne soit
arraché ou pincé.

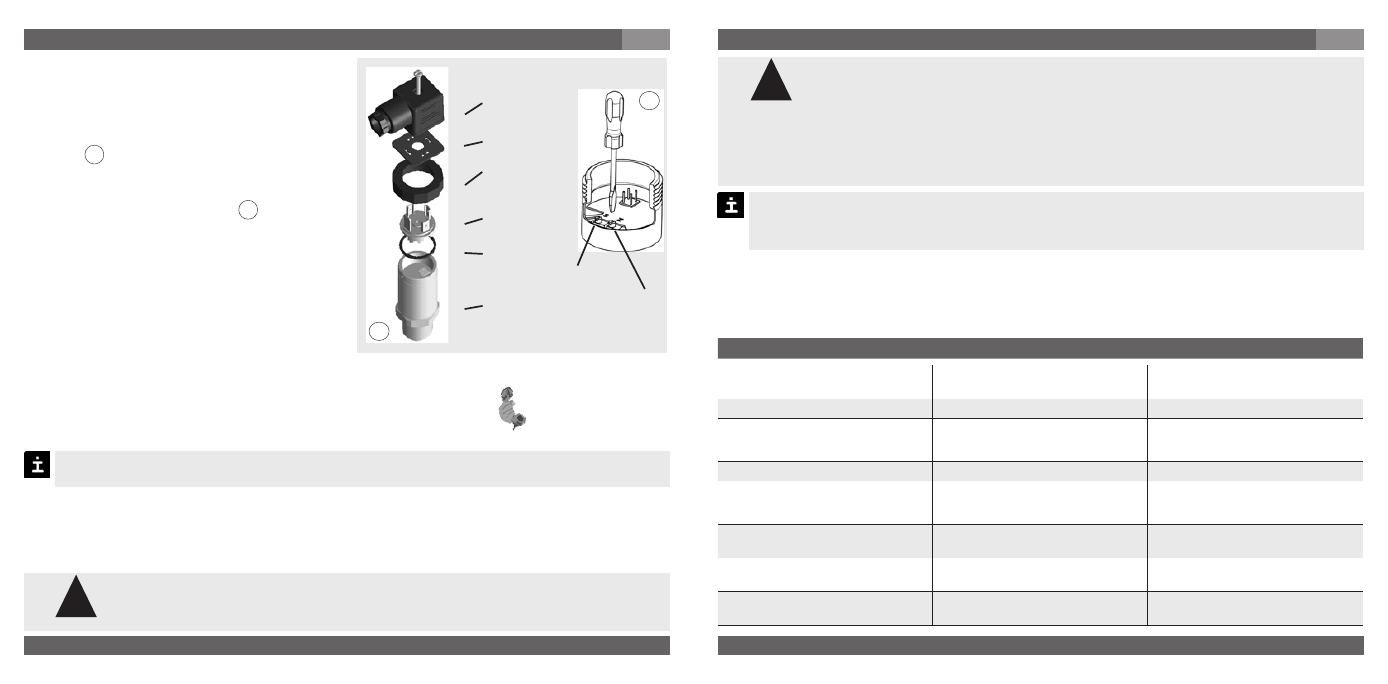

„ Débranchez le connecteur femelle. Ouvrez
l’appareil de mesure de pression (voir
image A ) en dévissant l’anneau moleté.
Retirez le connecteur mâle du boîtier avec
précaution.
„ Réglez le zéro (Z) (voir image B ) en
appliquant la valeur de pression de départ.
„ Réglez le gain (S) en appliquant la valeur
de pression finale.
„ Contrôlez le zéro.
„ Au cas où le zéro n'est pas correct, répéter
la procédure.
„ Refermez soigneusement l’appareil de
mesure de pression. Faites attention à ce
que les joints ne soient pas endommagés
et à leur position correcte afin d’assurer
l’indice de protection.
Z = Point zéro
S = Gain
Connecteur
femelle
Joint
d’etanchéité
Anneau
moleté
Connecteur
mâle
Joint
d’etanchéité
Boîtier avec
raccord de
pression
A
B
10. Elimination de perturbations
F
9. Entretien, accessoires
Accessoires: Les renseignements concernant les accessoires (par exemple connecteurs)
figurent dans le tarif de stock actuel, le ”Product Catalog” en CD-Rom ou veuillez prendre
contact avec notre département commercial.
10. Elimination de perturbations
N’ouvrez les raccords que hors pression!
„ Les transmetteurs WIKA ne demandent aucune maintenance.
„ Ne faites effectuer les réparations que par le fabricant.
„ N’utilisez aucun objet pointu ou dur pour le nettoyage, car la membrane du raccord
pression ne doit en aucun cas être endommagée.
„ Ne nettoyez pas le canal de pression à l'aide de liquides ou d'air comprimé.
„ Prenez des mesures de sécurité pour les restes de fluides se trouvant dans
les transmetteurs de pression démontés. Ces restes de fluides peuvent
mettrent en danger les personnes, l’environnement ainsi que l’installation !
„ Si vous ne pouvez pas éliminer des dérangements sur le transmetteur de
pression, mettez celui-ci hors service et protégez le contre une remise en
service par inadvertance.
„ Ne faites effectuer les réparations que par le fabricant.
Veuillez contrôler au préalable si la pression est présente (vannes / robinets à boisseau sphé-
rique, etc. ouvert) et si vous avez choisi la tension d’alimentation correcte et le système de
câblage correspondant (2 fils / 3 fils).
