2488791.07 GB/D/F 06/2010
34 WIKA Operating instructions/Betriebsanleitung/Mode d'emploi SL-1
2488791.07 GB/D/F 06/2010
35 WIKA Operating instructions/Betriebsanleitung/Mode d'emploi SL-1

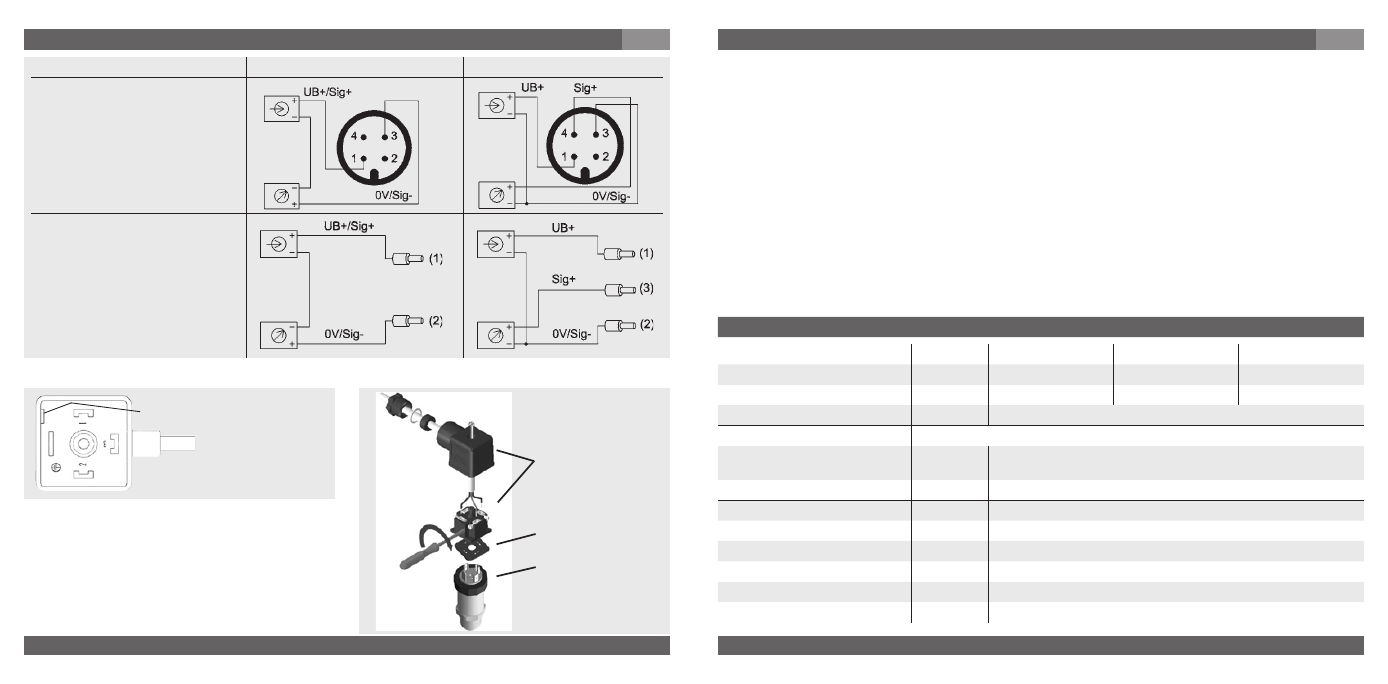

3-fils 2-fils
Données techniques Type SL-1
Etendue de mesure mbar 25 40 60
Limites de surcharge mbar 500 500 500
Pression de destruction mbar 1000 1000 1000
Pression relative
Matériaux
„ Parties en contact avec le
fluide
Acier inox, silicium, aluminium, or, silicone
„ Boîtier Acier inox
Alimentation U B DC 10 ... 30 V (DC 14 … 30 V avec signal de sortie 0 … 10 V)
Signal d. sortie et R A en Ohm 4 … 20 mA, 2-fils R A ≤ (U B – 10 V) / 0,02 A
charge ohmique max autorisée R A {0 … 5 V, 3-fils} R A > 5.000
{0 … 10 V, 3-fils} R A > 10.000
{Autres signaux de sortie sur demande}
Réglage: point zero, gain %  ± 5 par potentiomètres dans l‘instrument
Connecteur M 12x1,
IP 67
Sortie câble avec 1,5 m longleur,
section de conducteur jusqu'à un
maximum de 0,5 mm², AWG 20
avec des embouts, diamètre exté-
rieur du conducteur de 6,8 mm;
Gaine de câble: gris
IP 67
brun
vert
brun
vert
blanc
7. Mise en service, exploitation F 7. Mise en service, exploitation F
(D) Fente
Montage de Connecteur coudé DIN EN 175301-803
(6)
(5)
(1)
(2)
(3) (4)
Anneau moleté,
Connecteur mâle,
Boîtier avec
raccord de pression
Joint
d’etanchéité
Connecteur
femelle
1. Desserrez la vis (1).
2. Desserrez le presse-étoupe (2).
3. Retirez le connecteur femelle (5) de
l’appareil y compris le porte-contact (6).
4. A l’aide d’un tournevis introduit dans la
fente (D), dégagez le porte-contact du
boîtier du connecteur.
2-fils N’essayez pas de dégager le porte-contact (6) en introduisant le tournevis dans le trou de
la vis (1) ou dans le presse-étoupe (2), vous endommageriez les joints du boîtier.
5. Choisissez le diamètre du câble par rapport au presse-étoupe du boîtier. Introduisez le
câble dans le presse-étoupe (2), l’anneau (3), le joint (4) et le boîtier (5).
6. Branchez les conducteurs conformément au plan de câblage sur les bornes de branche
ment du porte-contact (6).
7. Pressez le porte-contact (6) dans le boîtier (5).
8. Vissez le presse-étoupe (2) avec le câble. Afin de garantir le degré de protection, veillez à
ce que les joints ne soient pas endommagés et que ceux-ci et le presse-étoupe soient
correctement positionnés.
9. Enfilez le joint carré plat sur les contacts du boîtier.
10. Connectez le porte-contact (6) sur l’embase mâle du boîtier.
11. A l’aide de la vis (1), vissez le boîtier (5) avec le porte-contact (6) sur l’appareil.
