Technische Daten
Typ SL-1
Messbereich
mbar
25
40
60
Überlastgrenze
mbar
500
500
500
Berstdruck
mbar
1000
1000
1000
Relativdruck
Werkstoff
Messstoffberührte Teile
CrNi-Stahl, Silizium, Aluminium, Gold, Silikon
Gehäuse
CrNi-Stahl
Hilfsenergie U
B
DC 10 ... 30 V (DC 14 … 30 V bei Ausgang 0 … 10 V)
Ausgangssignal und zulässige
R
A
in Ohm
4 … 20 mA, 2-Leiter
R
A
≤ (U
B
– 10 V) / 0,02 A
max. ohmsche Bürde R
A
{0 … 5 V, 3-Leiter}
R
A
> 5.000
{0 … 10 V, 3-Leiter}
R
A
> 10.000
{andere Ausgangssignale auf Anfrage}
Einstellbarkeit Nullpunkt/Spanne
%
±
5 durch Potentiometer im Gerät
Isolationsspannung
DC 500 V *
)
*
)
NEC Class 02 Spannungsversorgung (Leistungsbegrenzung max. 100 VA
auch im Fehlerzustand)
Genauigkeit **
)
% d. Spanne
≤
0,5
**
)
Einschließlich Nichtlinearität, Hysterese, Nullpunkt- und Endwertabweichung
(entspricht Messabweichung nach IEC 61298-2).
Kalibriert bei senkrechter Einbaulage Druckanschluss nach unten.
Nichtlinearität
% d. Spanne ≤
0,2
(BFSL) nach IEC 61298-2
Nichtwiederholbarkeit
% d. Spanne
≤
0,1
Stabilität pro Jahr
% d. Spanne
≤
0,3
(bei Referenzbedingungen)
Zulässige Temperaturbereiche
Messstoff
°C
-30 … +80
Umgebung
°C
-20 ... +80
Lagerung
°C
-40 ... +80

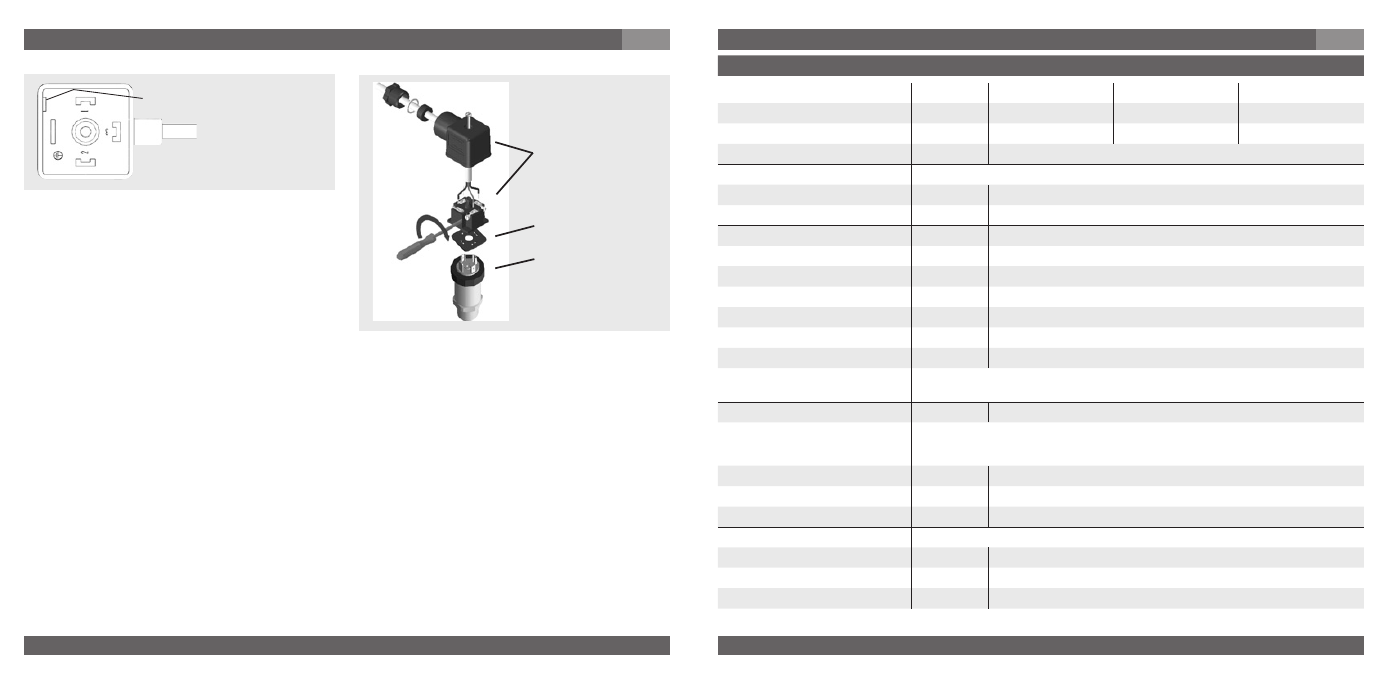

(D) Montageöffnung
Montage des Winkelsteckverbinder nach DIN EN 175301-803
(6)
(5)
(1)
(2)
(3)
(4)
Griffring,
Gerätestecker(Stift),
Gehäuse mit
Druckanschluss
Dichtung
Leitungsstecker
(Buchse)
1. Lösen Sie die Schraube (1).
2. Lösen Sie die Kabelverschraubung (2).
3. Ziehen Sie Winkelgehäuse (5)mit Klemm-
block (6) vom Gerät ab.
4. Hebeln Sie mit dem Schraubendreher in
die Montageöffnung (D), so dass Sie den
Klemmblock (6) aus dem Winkelgehäuse (5)
herausdrücken. Drücken Sie nicht den
Klemmblock (6) durch die Schraubenöffnung (1) bzw. Kabelverschraubung (2) heraus,
sonst beschädigen Sie die Dichtungen des Winkelgehäuses.
5. Wählen Sie den Leitungsaußendurchmesser passend zur Kabeldurchführung des Winkel
gehäuses. Schieben Sie das Kabel durch Kabelverschraubung (2), Ring (3), Dichtung (4)
und Winkelgehäuse (5).
6. Schließen Sie die Kabelenden entsprechend der Belegungszeichnung in den Anschluß
klemmen des Klemmblocks (6) an.
7. Drücken Sie das Winkelgehäuse (5) auf den Klemmblock (6).
8. Verschrauben Sie das Kabel mit der Kabelverschraubung (2). Achten Sie darauf, dass die
Dichtungen unbeschädigt sind und Kabelverschraubung und Dichtungen korrekt sitzen,
um die Schutzart zu gewährleisten.
9. Legen Sie die quadratische Flachdichtung über die Anschlußpins im Gehäuse.
10. Schieben Sie den Klemmblock (6) auf die Anschlußpins im Gehäuse.
11. Verschrauben Sie mit der Schraube (1) das Winkelgehäuse (5) mit dem Klemmblock (6) im
Gerät.
