7. Inbetriebnahme, Betrieb D
Montage elektrischer Anschluss
„ Erden Sie das Gerät über den Druckanschluss.
„ Dies ist ein Betriebsmittel der Schutzklasse 3 zum Anschluss an Kleinspannungen, die
von der Netzspannung oder Spannung größer AC 50 V bzw. DC 120 V getrennt sind.
Zu bevorzugen ist ein Anschluss an SELV- oder PELV-Stromkreise; alternativ ist eine
Schutzmaßnahme aus HD 60346-4-41 (DIN VDE 0100-410) zu empfehlen.
Alternativ für Nordamerika: Der Anschluss kann auch an „Class 2 Circuits“ oder
„Class 2 Power Units“ gemäß CEC (Canadian Electrical Code) oder NEC (National
Electrical Code) erfolgen.
„ Betreiben Sie den Druckmessumformer mit geschirmter Leitung und erden Sie den
Schirm auf mindestens einer Leitungsseite, wenn die Leitungen länger als 30 m sind
oder das Gebäude verlassen.
„ Schutzart IP nach IEC 60 529 (Die angegebenen Schutzarten gelten nur im gesteckten
Zustand mit Leitungsteckern (Buchsen) entsprechender Schutzart).
„ Wählen Sie den Kabeldurchmesser passend zur Kabeldurchführung des Steckers.
Achten Sie darauf, dass die Kabelverschraubung des montierten Steckers korrekt
sitzt und dass die Dichtungen vorhanden und nicht beschädigt sind. Ziehen Sie die
Verschraubung fest und überprüfen Sie den korrekten Sitz der Dichtungen, um die
Schutzart zu gewährleisten.
„ Stellen Sie bei Kabelausgängen sicher, dass am Ende des Kabels keine Feuchtigkeit
eintritt.

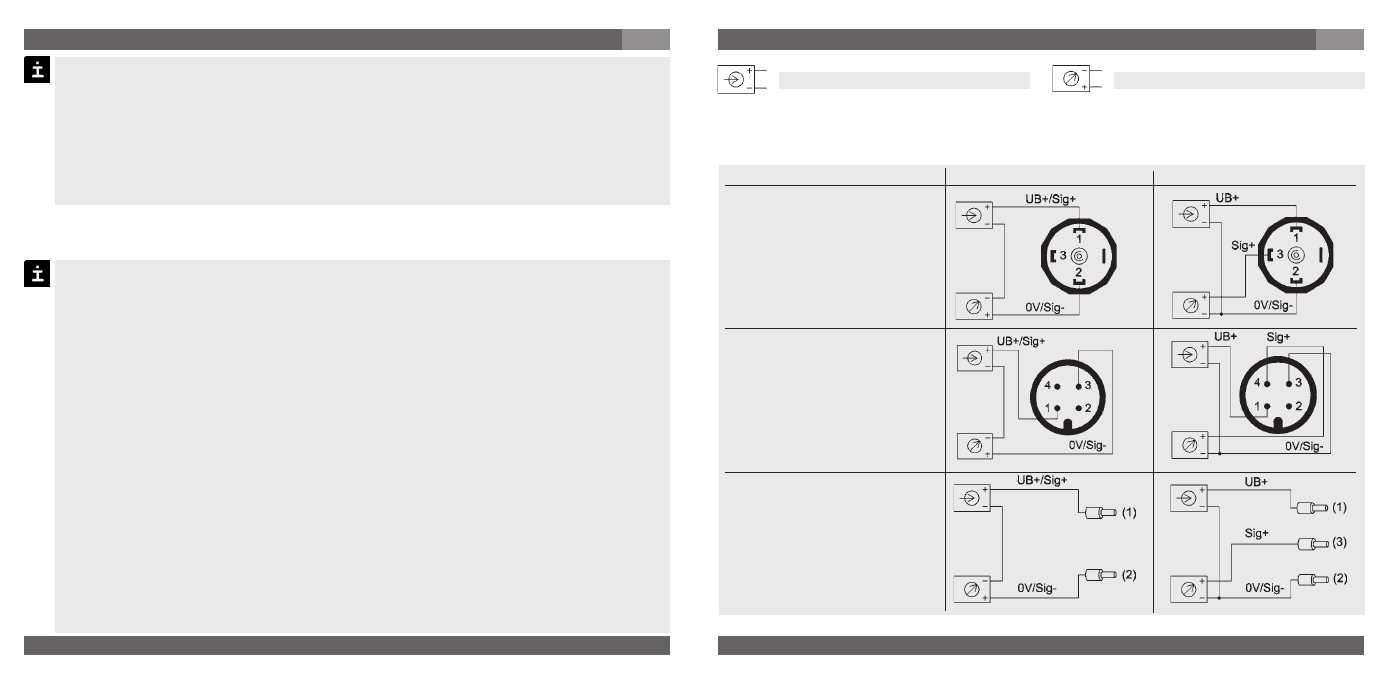

7. Inbetriebnahme, Betrieb D
Verbraucher Spannungsversorgung
UB+/Sig+ Positiver Versorgungs- / Messanschluss
OV/Sig- Negativer Versorgungs- / Messanschluss
Rundsteckverbinder
M 12x1,
IP 67
Kabelausgang mit 1,5 m Länge,
Leitungsquerschnitt 0,5 mm²,
AWG 20 mit Aderendhülsen,
Leitungsaußendurchmesser
6,8 mm;
Kabelschirm: grau
IP 67
Winkelsteckverbinder
DIN 175301-803, Form A
für Leitungsquerschnitt bis
max. 1,5 mm ², Leitungsaußen-
durchmesser 6 - 8 mm
IP 65
3-Leiter 2-Leiter
braun
grün
braun
grün
weiß
„ Schrauben Sie das Gerät nur über die Schlüsselflächen mit einem geeigneten Werk-
zeug und dem vorgeschriebenen Drehmoment ein bzw. aus. Das richtige Drehmo-
ment ist abhängig von der Dimension des Druckanschlusses sowie der verwendeten
Dichtung (Form/Werkstoff). Verwenden Sie zum Ein- bzw. Ausschrauben nicht das
Gehäuse als Angriffsfläche.
„ Beachten Sie beim Einschrauben, dass die Gewindegänge nicht verkantet werden.
„ Angaben zu Einschraublöchern und Einschweißstutzen entnehmen Sie bitte unserer
Technischen Information IN 00.14 unter www.wika.de
