5. Zu Ihrer Sicherheit / 6. Verpackung / 7. Inbetriebnahme, Betrieb D
„ Stellen Sie sicher, dass das Druckmessgerät nur bestimmungsgemäß -also
wie in der folgenden Anleitung beschrieben- betrieben wird.
„ Unterlassen Sie unzulässige Eingriffe und Änderungen am Druckmessgerät,
welche nicht in dieser Betriebsanleitung beschrieben sind.
„ Setzen Sie das Druckmessgerät außer Betrieb und schützen Sie es gegen versehentliche
Inbetriebnahme, wenn Sie Störungen nicht beseitigen können.
„ Ergreifen Sie Vorsichtsmaßnahmen für Messstoffreste in ausgebauten Druckmessgeräten.
Messstoffreste können zur Gefährdung von Menschen, Umwelt und Einrichtung führen!
„ Lassen Sie Reparaturen nur vom Hersteller durchführen
6. Verpackung
7. Inbetriebnahme, Betrieb
Es ist erforderlich, dass Sie vor Inbetriebnahme des Druckmessgerätes die Membran prüfen,
denn sie ist ein
sicherheitsrelevantes Teil.
Überprüfen Sie den Lieferumfang: Komplett montierte Druckmessgeräte
„ Untersuchen Sie das Druckmessgerät auf eventuell entstandene Transportschäden.
Sind offensichtlich Schäden vorhanden, teilen Sie dies dem Transportunternehmen
und WIKA unverzüglich mit.
„ Bewahren Sie die Verpackung auf, denn diese bietet bei einem Transport einen opti-
malen Schutz (z. B. wechselnder Einbauort, Reparatursendung).
„ Achten sie darauf, dass das Druckanschluss-Gewinde und die Anschlusskontakte
nicht beschädigt werden.
Benötigtes Werkzeug: Maulschlüssel SW 27, Schraubendreher
„ Setzen Sie das Druckmessgerät nur ein, wenn die Membran unbeschädigt
ist.
„ Setzen Sie das Druckmessgerät nur in sicherheitstechnisch einwandfreiem-
Zustand ein.
Membran-Prüfung zu Ihrer Sicherheit
Wurde alles geliefert?
7. Inbetriebnahme, Betrieb D
Montage mechanischer Anschluss
Signal
Spannungsversorgung
Fabrik Nr.
Erzeugnis-Nr.
Anschlussbelegung
Codiertes Herstelldatum

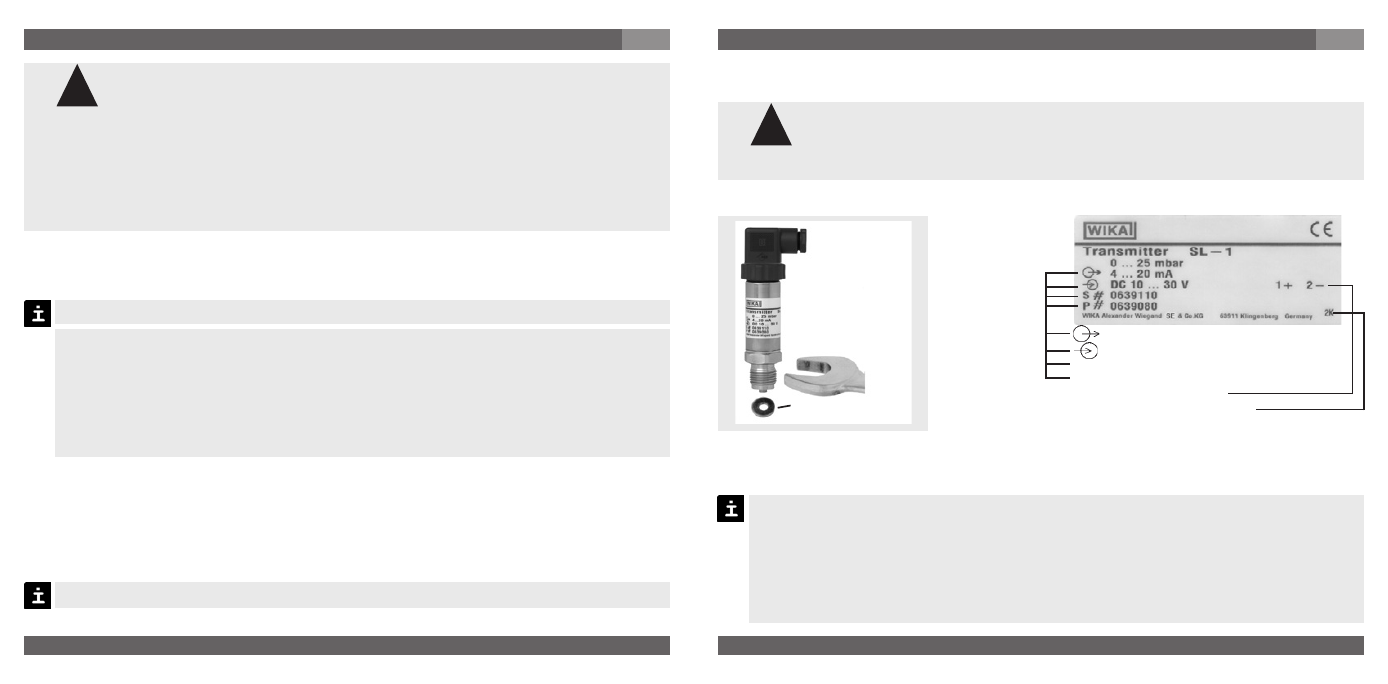

Typenschild (Beispiel)
Befindet sich keine Seriennummer auf dem Typenschild, so gilt die Nummer auf dem Sechskant.
max.
50 Nm
Dichtung
P #
S #
„ Sie müssen eine Dichtung vorsehen; Ausnahme sind Geräte mit selbstdichtendem
Gewinde (z. B. NPT-Gewinde).
„ Hinweise zu Dichtungen entnehmen Sie bitte unserer Information “Zubehör Dich-
tungen AC 09.08” im Gesamtkatalog Druck- und Temperaturmesstechnik oder
unserer Internet-Seite unter www.wika.de.
„ Achten Sie bei der Montage auf saubere und unbeschädigte Dichtflächen am Gerät
und Messstelle.
!
