Technische Daten

Typ SL-1

Nenntemperaturbereich

°C

0 ... +80

Temperaturkoeffizienten im

Nenntemperaturbereich

„

Mittlerer TK des Nullpunktes

% d. Spanne 25 mbar: 0,5 / 10 K

40 mbar: 0,4 / 10 K

60 mbar: 0,3 / 10 K

„

Mittlerer TK der Spanne

% d. Spanne

0,3 / 10 K

„

RoHS-Konformität

Ja

CE-Konformität

2004/108/EG, EN 61326 Emission (Gruppe 1, Klasse B) und

Störfestigkeit (industrieller Bereich)

Elektrische Schutzarten

„

Kurzschlussfestigkeit

Sig+ gegen 0V/Sig-

„

Verpolschutz

UB+ gegen 0V/Sig-

Masse

kg

Ca. 0,3

7. Inbetriebnahme, Betrieb

D

Funktionsprüfung

„

Öffnen Sie Anschlüsse nur im drucklosen Zustand!

„

Beachten Sie die Betriebsparameter gemäß Punkt 7„Technische Daten“.

„

Betreiben Sie das Druckmessgerät immer innerhalb des Überlastgrenzbe-
reichs!
Beachten Sie beim Berühren des Druckmessgerätes, dass die Oberflächen
der Gerätekomponenten während des Betriebes heiß werden können.

Beachten Sie bei der Auslegung Ihrer Anlage, dass die angegebenen Werte (z. B.
Berstdruck, Überlastgrenze) in Abhängigkeit vom verwendeten Material, Gewinde und
Dichtung gelten.

Das Ausgangssignal muss sich dem anstehenden Druck proportional verhalten. Wenn
dies nicht so ist, kann das ein Hinweis auf eine Beschädigung der Membran sein. Lesen
Sie in diesem Fall in Kapitel 10 „Störbeseitigung“ nach.

{ } Angaben in geschweiften Klammern beschreiben gegen Mehrpreis lieferbare Sonderheiten.

Z = Nullpunkt

S = Spanne

Leitungs-

stecker

(Buchse)
Dichtung

Griffring

Geräte-

stecker

(Stift)
Dichtung

Gehäuse

mit Druck-

anschluss

Empfohlener Nachkalibrier-Zyklus: 1 Jahr

Bei Rückfragen (+49) 9372/132-8976

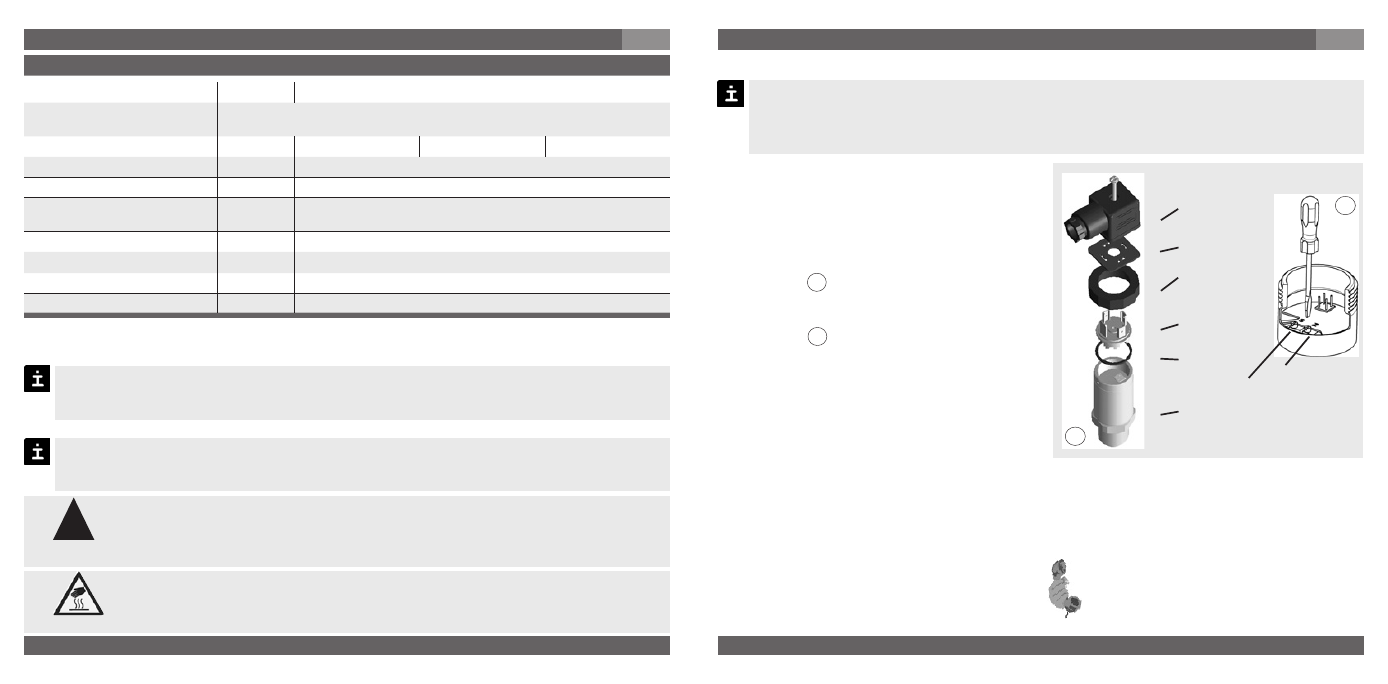

8. Einstellung Nullpunkt / Spanne (nur bei Geräten mit Griffring)

A

B

Wir empfehlen Ihnen, das Spannepotentiometer nicht zu verstellen. Es dient zur werk-
seitigen Justage und sollte nur von Ihnen verstellt werden, wenn Sie über die ausrei-
chende Kalibrierausstattung (mindestens 3x genauer als die angegebene Genauigkeit)
verfügen.

8. Einstellung Nullpunkt / Spanne

D

„

Achten Sie bei der Steckerdemontage /-
montage darauf, dass keine Litzen

abgerissen bzw. eingequetscht werden.

„

Ziehen Sie den Leitungstecker(Buchse)
ab. Öffnen Sie das Druckmessgerät,

indem Sie den Griffring lösen (siehe
Abbildung A ). Ziehen Sie vorsichtig den
Gerätestecker(Stift) aus dem Gehäuse.

„

Stellen Sie den Nullpunkt (Z) ein (siehe
Abbildung B ), indem Sie den Druckan-
fangswert anfahren.

„

Stellen Sie die Spanne (S) ein, indem

Sie den Druckendwert anfahren.

„

Überprüfen Sie den Nullpunkt.

„

Wenn der Nullpunkt nicht stimmt ggf.
Prozedur wiederholen.

„

Schließen Sie das Druckmessgerät wieder
sorgfältig. Achten Sie darauf, dass die
Dichtungen unbeschädigt und sauber
sind und auf die korrekte Lage der Dich-
tungen, um die Schutzart zu gewährleisten.

Warnung
