HGPM-...-G..
Festo HGPM-...-G.. 0103NH Svenska
46

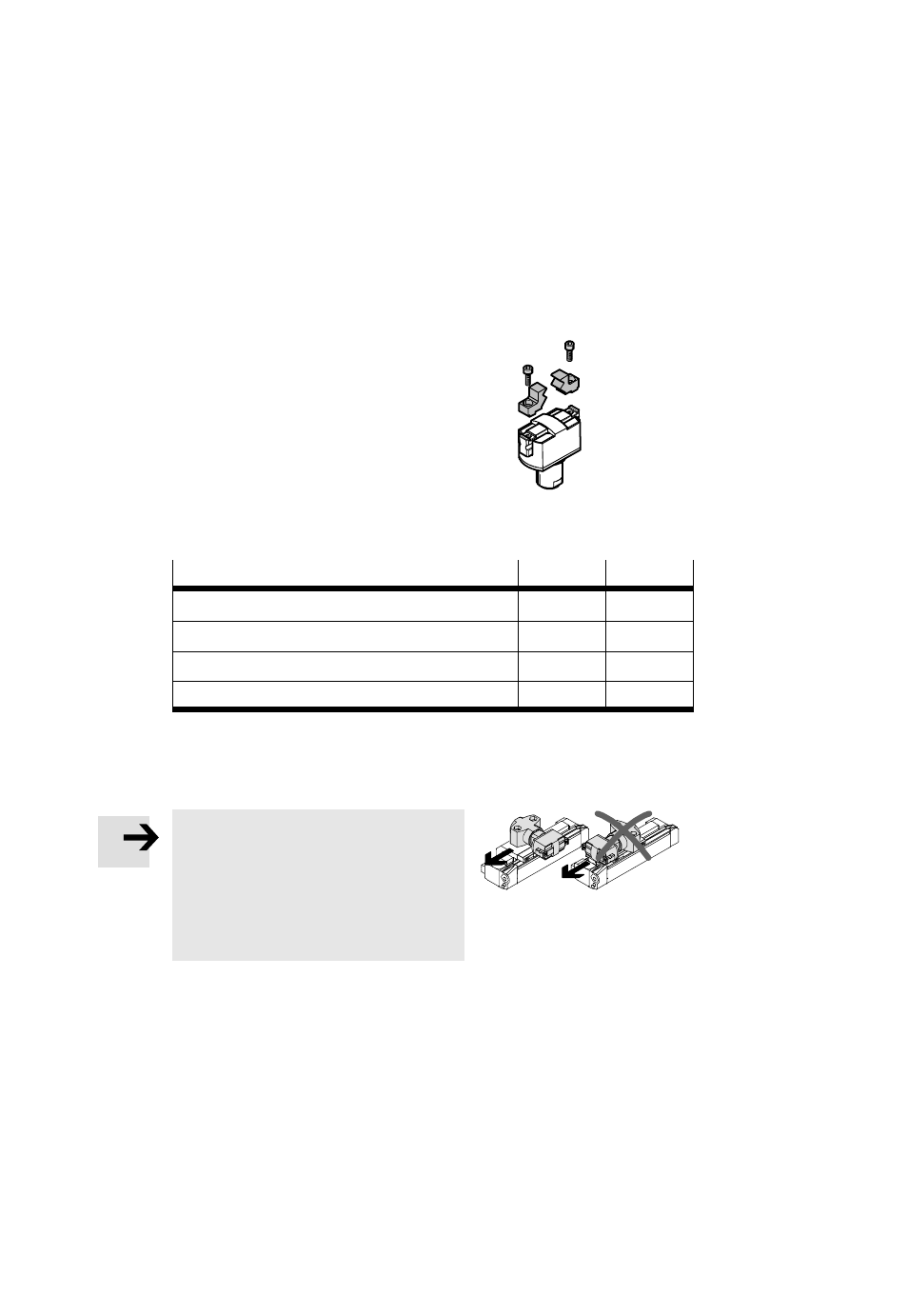

4 Montering
Mekanisk montering
För montering av gripfingrarna:
S Använd så korta och lätta gripfingrar som
möjligt.
S Skruva fast en fästskruv i varje gängade
hål på gripbackarna.
Beakta maximalt skruvdjup för fästskru-
varna. Annars kan funktionen påverkas.
De olika gripbackarna har följande fästgängor:
HGPM-08 HGPM-12
Spårbredd på gripback (med tolerans) 3
+0,05
mm 4
+0,05
mm
Dimension på gänga M2,5 M3
Max tillåtet skruvdjup (endast vid HGPM-...-EO-..) 4 mm 4 mm
Max tillåtet åtdragningsmoment (kortvarigt) 0,4 Nm 0,8 Nm
Bild 8
För montering av HGPM-...:
Notera
Stora accelerationskrafter i gripdonets
längdriktning (t ex vid montering av rörliga
delar som DGP-...) reducerar gripkraften.
S Säkerställ att de resulterande arbetslast-
krafterna ligger inom det reducerade
gripkraftsområdet.
Bild 7
Bild 9
