HGPM-...-G..
Festo HGPM-...-G.. 0103NH Italiano
36
2 Funzionamento e utilizzo
L’aria compressa alimentata attraverso l’at-
tacco
2 sposta il pistone della micropinza
parallela HGPM-... contro un dispositivo mec-
canico.
Tale dispositivo trasferisce il movimento del
pistone agli utensili di presa
6. Sugli utensili
sono fissate delle dita di presa. Le dita di
presa bloccano in posizione dei carichi me-
diante movimenti di apertura o chiusura.
La micropinza parallela HGPM-... è una pinza
a semplice effetto con presa dall’esterno
(HGPM-...-EO-...) o dall’interno (HGPM-...-
EZ-...) a seconda delle caratteristiche costrut-
tive.
Nel momento in cui si scarica la pressione
nella pinza, una molla di richiamo riporta gli
utensili di presa e il pistone alla posizione di
riposo:
– Dita di presa aperte: nel modello
HGPM-...-EO-...
– Dita di presa chiuse: nel modello
HGPM-...-EZ-...
La destinazione d’uso della pinza HGPM-... è
di afferrare e tenere fermi dei carichi durante
la loro movimentazione.

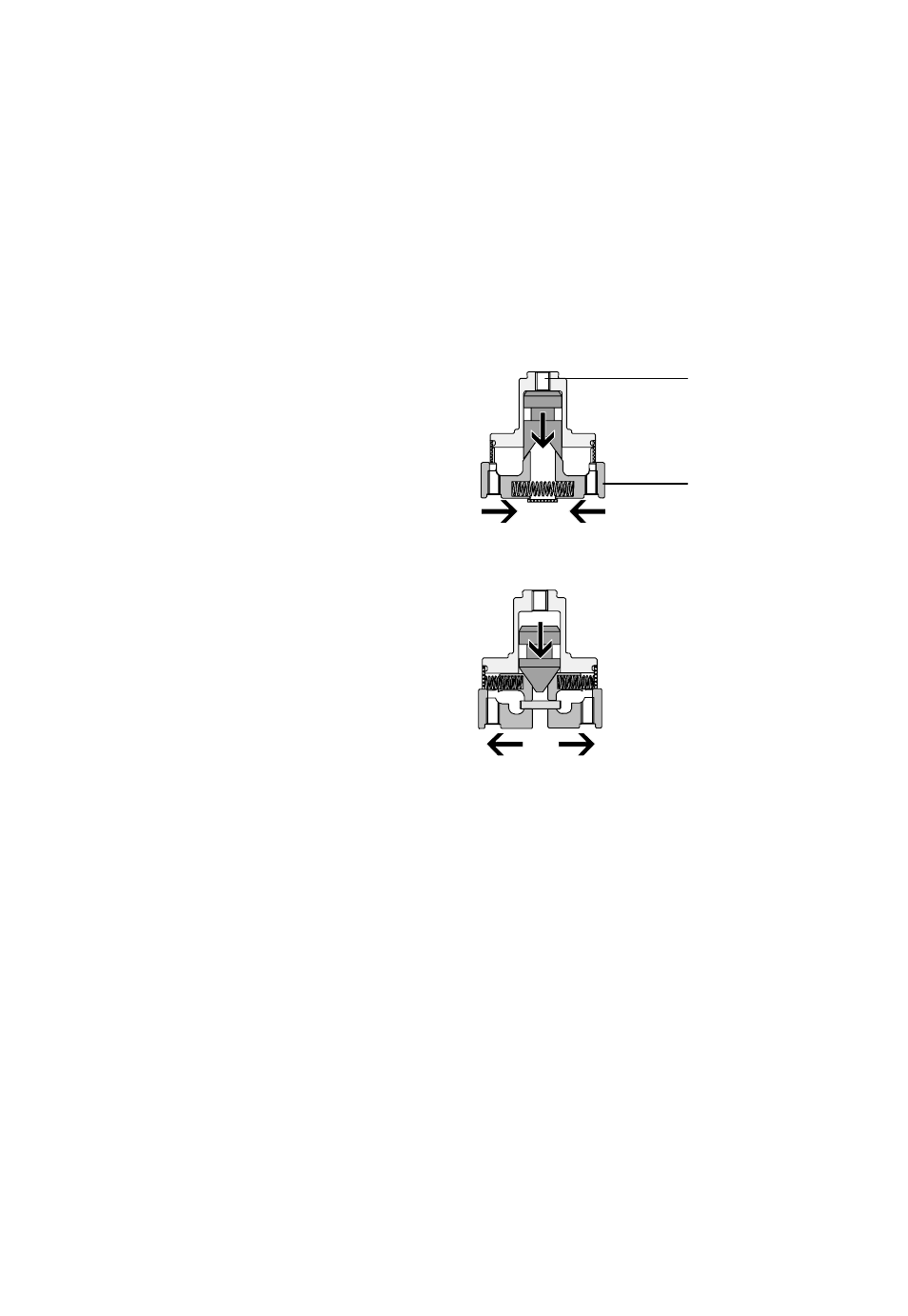

Fig. 2 HGPM-...-EO-...
2
6
Fig. 3 HGPM-...-EZ-...
