HGPM-...-G..
Festo HGPM-...-G.. 0103NH Deutsch
4
2 Funktion und Anwendung
Durch Belüftung des Druckluftanschlusses
2
wird der Kolben des Mikro-Parallelgreifers
HGPM-... gegen eine Mechanik gedrückt.
Diese Mechanik überträgt die Bewegung des
Kolbens auf die Greifbacken
6. An den Greif-
backen werden Greiffinger befestigt. Das Öff-
nen und Schließen der Greiffinger klemmt
Nutzlasten an der Außen- oder Innenkontur.
Der Mikro-Parallelgreifer HGPM-... ist einfach-
wirkend und je nach Bauart außengreifend
(bei HGPM-...-EO-...) oder innengreifend (bei
HGPM-...-EZ-...) einsetzbar.
Bei Entlüftung des Greifers sorgt eine Rück-
stellfeder für die Rückführung von Greif-
backen und Kolben in die Ausgangsposition:
– Greiffinger geöffnet: bei HGPM-...-EO-...
– Greiffinger geschlossen: HGPM-...-EZ-...
Bestimmungsgemäß dient der HGPM-... dem
Greifen und Halten von Nutzlasten in Hand-
lingsprozessen.

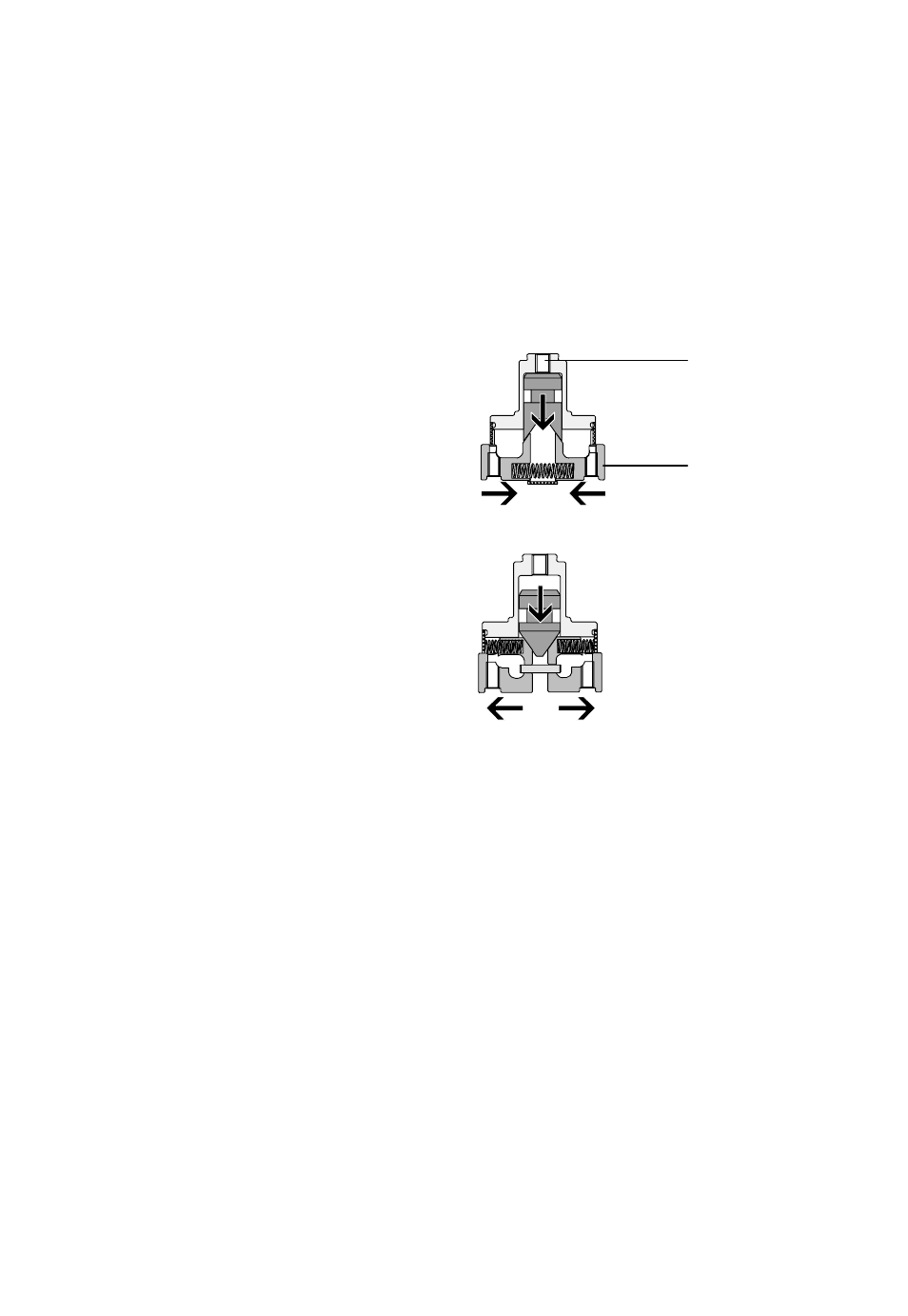

Bild 2 HGPM-...-EO-...
2
6
Bild 3 HGPM-...-EZ-...
