HGPM-...-G..
Festo HGPM-...-G.. 0103NH Svenska
43
Mikro parallellgripdon HGPM-...-G.. Svenska

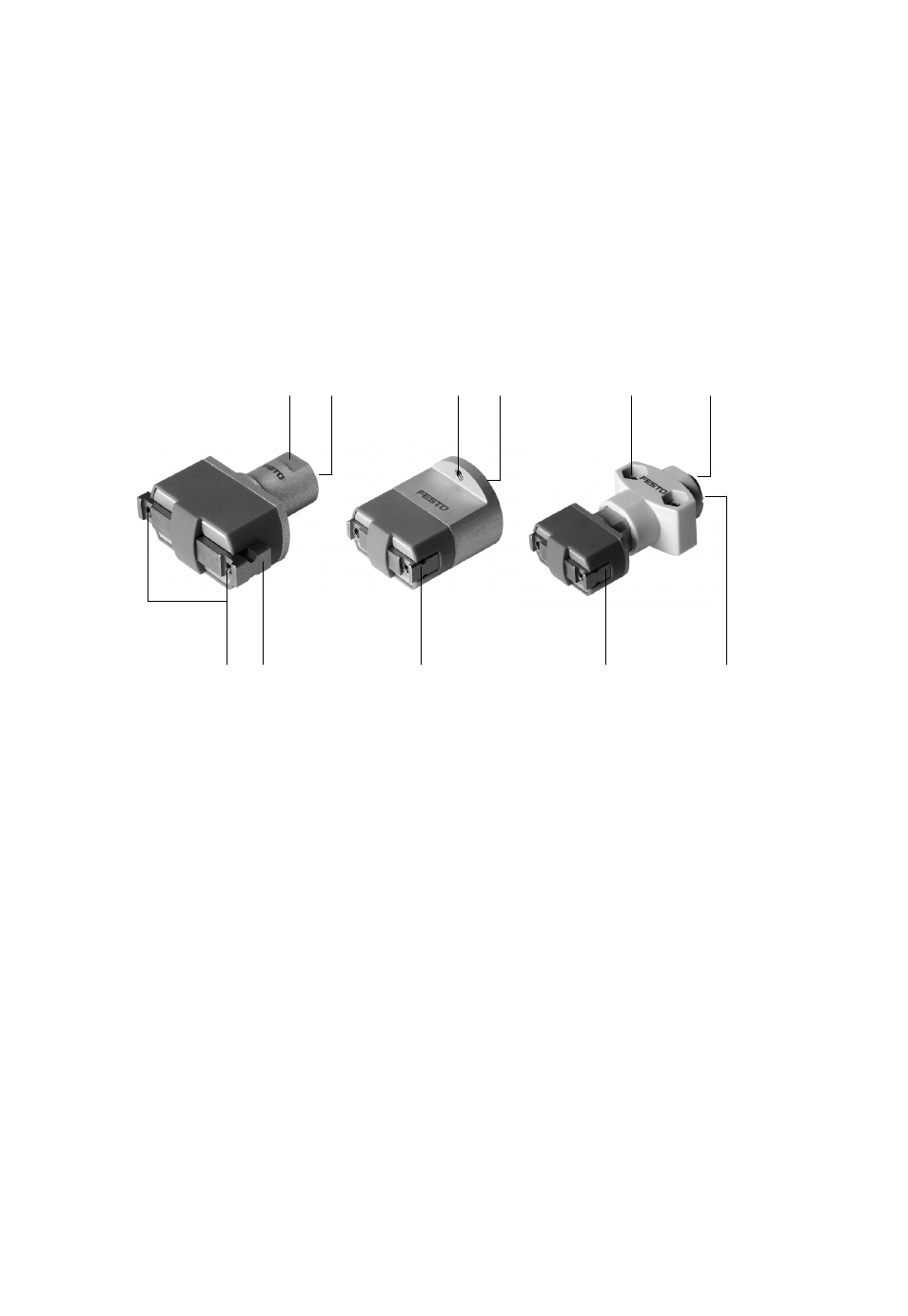

1 Komponenter och anslutningar
3 1
7 5 6
2
6 6
2 4 2
1
Tapp med klämyta för montering av gripdon (endast på HGPM-...-G8)
2
Gängat hål för anslutning av tryckluft
3
Fläns med gänga och centreringshål för montering av gripdon
(endast på HGPM-...-G9)
4
Höjdkompensator med genomgående hål för montering av gripdon
(endast på HGPM-...-G6)
5
Låsring för begränsning av höjdkompensatorn
(endast på HGPM-...-G6, får inte lossas)
6
Gripbackar med fästspår enligt tolerans för montering av gripfingrar
(gripfingrar ingår inte i leveransen)
7
Gängade hål i fästspår för montering av gripfingrar
Bild 1
