HGPM-...-G..
Festo HGPM-...-G.. 0103NH Español
22
4 Montaje
Componentes mecánicos

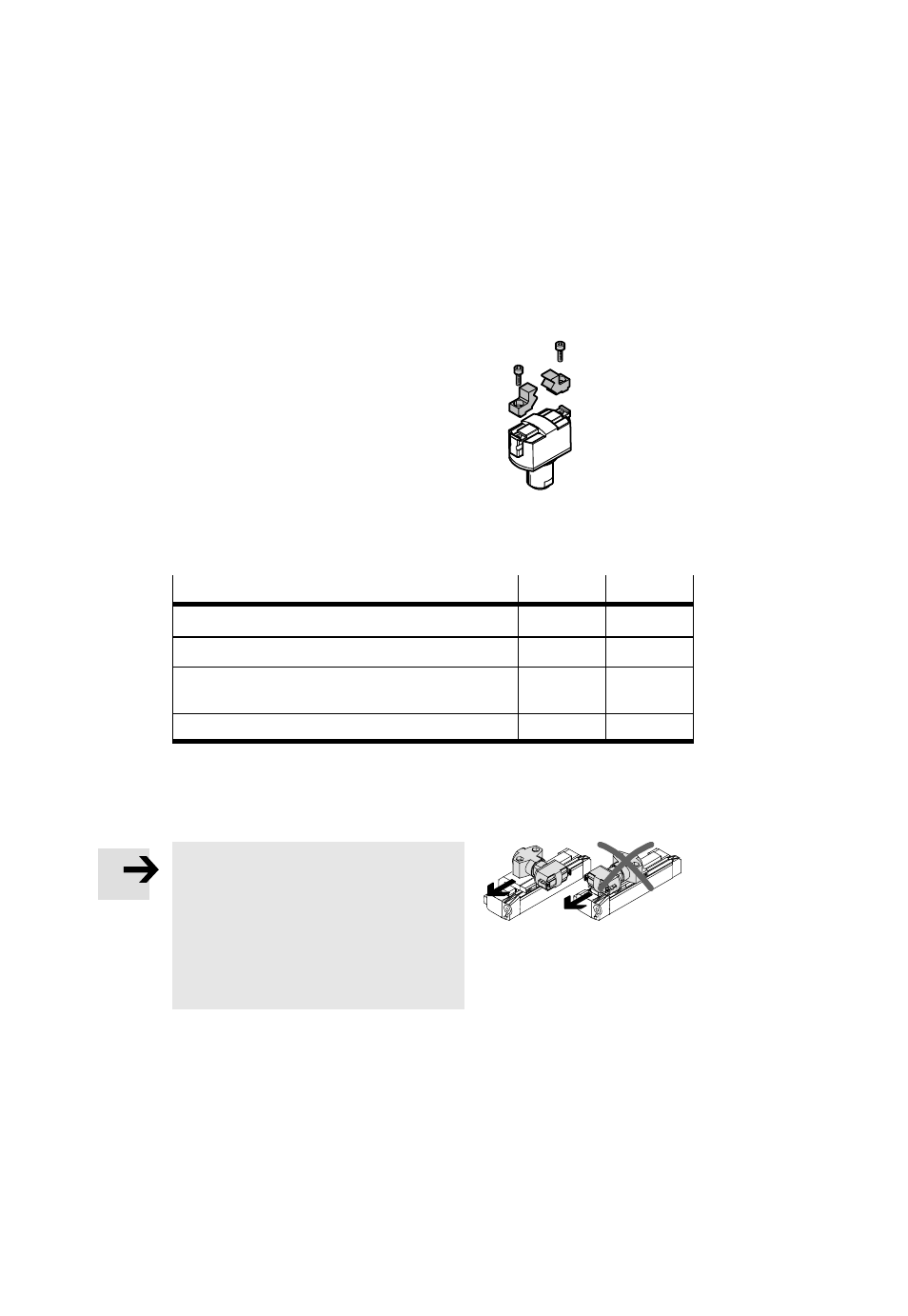

Fijación de los dedos de la pinza
S Utilice dedos lo más cortos y ligeros
posible.
S Monte dos tornillos en los agujeros
roscados de cada mandíbula.
No debe sobrepasarse la máxima profun-
didad de roscado. De lo contrario, la fun-
ción puede verse afectada.
Las diferentes mandíbulas tienen las siguientes roscas de conexión:
HGPM-08 HGPM-12
Ancho de la mandíbula (con tolerancia) 3
+0,05
mm 4
+0,05
mm
Tamaño de la rosca M2,5 M3
Máx. profundidad de atornillado
(sólo con HGPM-...-EO-...) 4 mm 4 mm
Pare de apriete máx. (corto plazo) 0,4 Nm 0,8 Nm
Fig. 8
Montaje del HGPM-...
Por favor, observar
Las elevadas fuerzas de aceleración en sen-
tido longitudinal de la pinza (p. ej. cuando
se montan en piezas móviles como el
DGP-...) reducen la fuerza de sujeción.
S Asegurarse de que las fuerzas resultan-
tes queden dentro del margen de fuer-
zas de sujeción.
Fig. 7
Fig. 9
