Goulds Pumps 3198 i-FRAME - IOM User Manual
Page 115
497G
370D
423
370C
134
496
136
382
112A
361A
400
122
332A
497F
333A
497H
497J
408N
408L
319
408L
408W
372T
761B
113A
408W

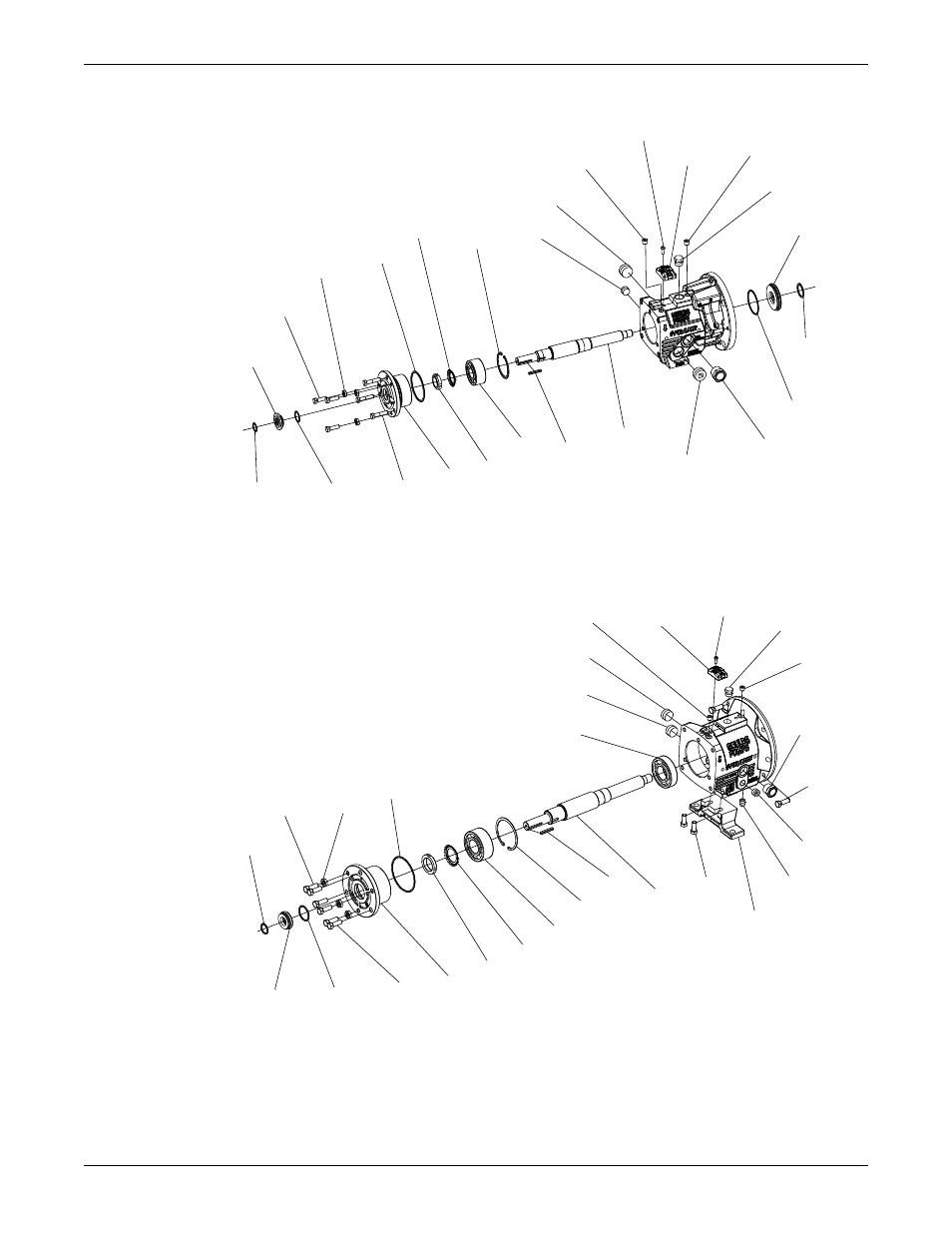

Figure 33: STi bearing-frame exploded view
497F
332A
497G
370C
370D
423
134
496
136
382
112A
361A
400
122
370E
241
408A
408L
370B
319
408W
113A
372T
761B
408W
408N
408M
168A
Figure 34: MTi bearing-frame exploded view
The finned-tube oil cooler is standard on HT 3196 and optional on all other models.
Parts Listings and Cross-Sectional Drawings
Model 3198 i-FRAME Installation, Operation, and Maintenance Manual
113
