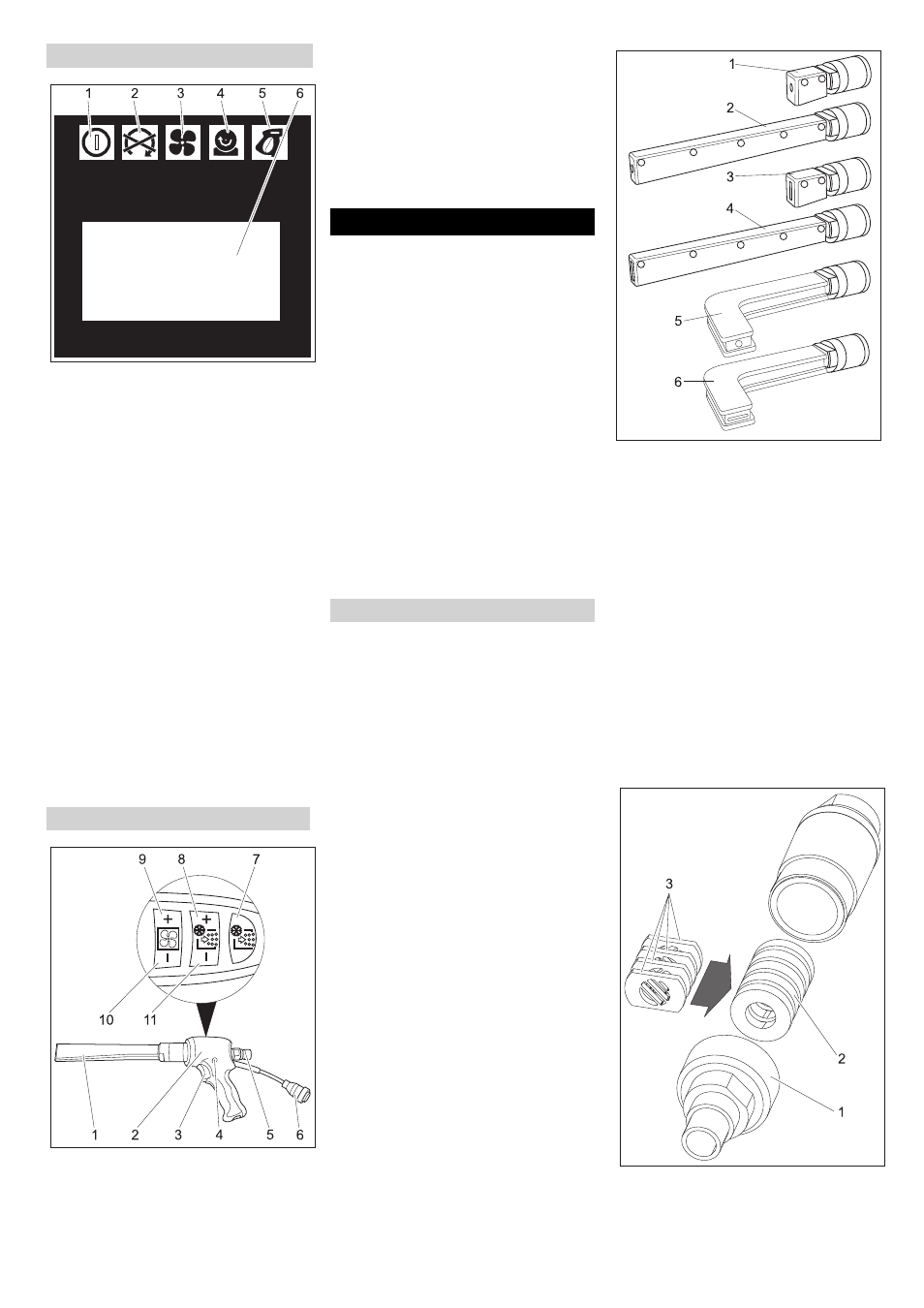

1 Kontrollleuchte Steuerspannung
grün: Steuerspannung in Ordnung
rot: Steuerspannung zu niedrig
gelb: Entleerung Trockeneisbehälter
aktiv
2 Kontrollleuchte Not-Aus
rot: Not-Aus-Taster betätigt
grün: Not-Aus-Taster nicht betätigt
3 Kontrollleuchte Druckluft
grün: Druck in Ordnung
orange: gewählter Strahldruck nicht er-
reicht
rot: Druck zu gering (unter 0,15 MPa/
1,5 bar)
4 Kontrollleuchte Dosiereinrichtung
grün: Antrieb in Ordnung
rot: Störung im Antrieb
5 Kontrollleuchte Strahlpistole
grün: Strahlpistole in Ordnung
orange: Abzugshebel der Strahlpistole
während dem Einschalten betätigt
rot: Strahlpistole ausgesteckt oder
Steuerleitung beschädigt
6 Anzeigefeld
1 Düse
2 Strahlpistole
3 Abzugshebel
4 Sicherungsknopf
5 Kupplung Strahlmittel-Schlauch
6 Kupplung Steuerleitung
Nur bei IB 7/40 Advanced:
7 Taste Trockeneis-Dosierung Ein/Aus
Leuchtet rot bei ausgeschalteter Tro-
ckeneis-Dosierung
8 Taste Trockeneis-Dosierung erhöhen
9 Taste Strahldruck erhöhen
10 Taste Strahldruck verringern
11 Taste Trockeneis-Dosierung verringern
ƽ
Gefahr
Verletzungsgefahr durch herumfliegende
Trockeneispellets.
Beim Vorbereiten des Gerätes alle Bau-
gruppen, insbesondere den Strahlmittel-
Schlauch auf ordnungsgemäßen Zustand
untersuchen. Beschädigte Baugruppen
durch einwandfreie ersetzen.
Verschmutzte Baugruppen reinigen und
auf ordnungsgemäße Funktion prüfen.

Gerät auf einer waagrechten, ebenen
Fläche abstellen und Feststellbremsen
der Lenkrollen blockieren.
 Strahlmittelschlauch mit dem Gerät ver-
binden und sichern.
 Strahlpistole mit dem Strahlmittel-
Schlauch verbinden und sichern.
 Steuerleitung mit dem Gerät verbinden.
 Steuerleitung mit der Strahlpistole ver-
binden.
Hinweis
Die Auswahl der Düse ist abhängig vom
Werkstoff des Reinigungsobjekts und der
Verschmutzung.
Alle Düsen werden ohne Werkzeug auf das
Gewinde der Strahlpistole aufgeschraubt.
Die an der Düse angebrachten Schlüssel-
flächen dienen zum Lösen festsitzender
Düsen mit einem Gabelschlüssel.
ƽ Gefahr
Verletzungsgefahr durch unbeabsichtigt
startendes Gerät. Vor dem Düsenwechsel
Gerät ausschalten.
ṇ Warnung
Verletzungsgefahr durch Berührung der
kalten Düse. Düse vor dem Berühren auf-
wärmen lassen oder Schutzhandschuhe
tragen.
Vorsicht
Gefahr von Kaltverschweißung. Düsenge-
winde vor der Montage mit dem beiliegen-
den Fett bestreichen.
Neben der mitgelieferten Flachstrahldüse
stehen weitere Flach- und Rundstahldüsen
in verschiedenen Ausführungen als Zube-
hör zur Verfügung.
1 Rundstrahldüse, kurz
2 Rundstrahldüse, lang
3 Flachstrahldüse, kurz
4 Flachstrahldüse, lang, im Lieferumfang
5 Rundstrahldüse, abgewinkelt, mit Gum-
miarmierung
6 Flachstrahldüse, abgewinkelt, mit
Gummiarmierung
 Düse auf den Gewindestutzen der
Strahlpistole aufsetzen und von Hand
festziehen.
Der Scrambler zerkleinert die Trockeneis-
pellets und wird zwischen Strahlpistole und
Düse montiert.
Die Ausrichtung der 4 Lochplatten im Scram-
bler gibt den Grad der Zerkleinerung vor.
Grad der Zerkleinerung auswählen:
1 Verschraubung
2 Magazin
3 Lochplatte
Display
Strahleinrichtung
Inbetriebnahme
Düsen
Strahldüsen
Scrambler (Zubehör)
