2
ṇ
Uyarı
Kapsama alanı içinde başka kişiler varken
cihazı kullanmayın; bu kişilerin koruyucu el-
bise giymesi gereklidir.
Bir bağlantı hattı veya örn. güvenlik tertibat-
ları, püskürtme maddesi hortumu, püskürt-
me tabancası gibi cihazın önemli parçaları
hasar görmüşse, cihazı kullanmayın.
Dozaj tertibatı nedeniyle sıkışma tehlikesi.
Kuru buz haznesindeki koruyucu kapağı çı-
kartmadan önce cihazın elektrik fişini mut-
laka prizden çekin.
Bu sistemin kullanılması için, Almanya Fe-
deral Cumhuriyeti'ndeki kurallar ve yönet-
melikler geçerlidir (Carl Heymanns Verlag
KG, Luxemburger Straße 449, 50939 Köln
firmasından temin edilebilir):
–
BGV D 26 Püskürtme çalışmaları
–
BGV D 26'ya ait uygulama talimatı
–
BGR 117 Dar bölümlerde çalışma
–
BGR 189 Koruyucu giysi kullanımı
–
BGR 195 Koruyucu eldiven kullanımı
–
BGR 500 Püskürtme cihazlarıyla çalışma
–
BGI 534 Dar bölümlerde çalışma
–
BGI 836 Gaz uyarıcısı
Acil kapama tuşuna basılırsa, kuru buz dozajı
durur ve memeden çıkan hava akımı kesilir.
Püskürtme tabancasının çekme kolunu
bırakın.
Acil kapama tuşuna basın.
Kuru buz dozajı durur ve memeden çıkan
hava akımı kesilir.
Basınçlı hava beslemesi durur.
Cihaz, bir hava akımı tarafından ivmelendi-
rilen kuru buz peletli kirlerin temizlenmesi
için kullanılır.
Cihaz, patlama tehlikesi bulunan ortamlar-
da kullanılmamalıdır.
Püskürtme maddesi olarak sadece kuru
buz peletleri kullanılmalıdır. Diğer püskürt-
me maddelerinin kullanılması cihazda ha-
sarlara neden olabilir.
Basınç, bir basınç ayar valfı üzerinden püs-
kürtme tabancasına gider. Püskürtme taban-
casının çekme koluna basılması ile birlikte
valf açılır ve hava, püskürtme tabancasından
dışarı çıkar. Ek olarak, dozaj tertibatı üzerin-
den kuru buz peletleri havaya eklenir. "IB 7/40
Advanced" cihaz versiyonlarında, dozaj işle-
mi püskürtme tabancasından kapatılabilir.
Kuru buz peletleri temizlenecek yüzeye çar-
par ve kiri temizler. -79 °C soğukluktaki kuru
buz peletleri nedeniyle, kir ve temizlenen ci-
sim arasında kirin çözülmesine katkı sağla-
yan ek ısı gerilimleri oluşur. Kuru buz, ortaya
çıkması ile birlikte hemen gaz şeklindeki kar-
bondioksite dönüşür ve 700 kat hacme ihtiyaç
duyar. Bu sayede, kuru buz tarafından ayrış-
tırılan kir dışarı doğru püskürtülür.
Püskürtme işlemi sırasında, kuru buz hazne-
sindeki bir karıştırıcı kuru buz peletlerinin sü-
rekli olarak kaymasını sağlar.

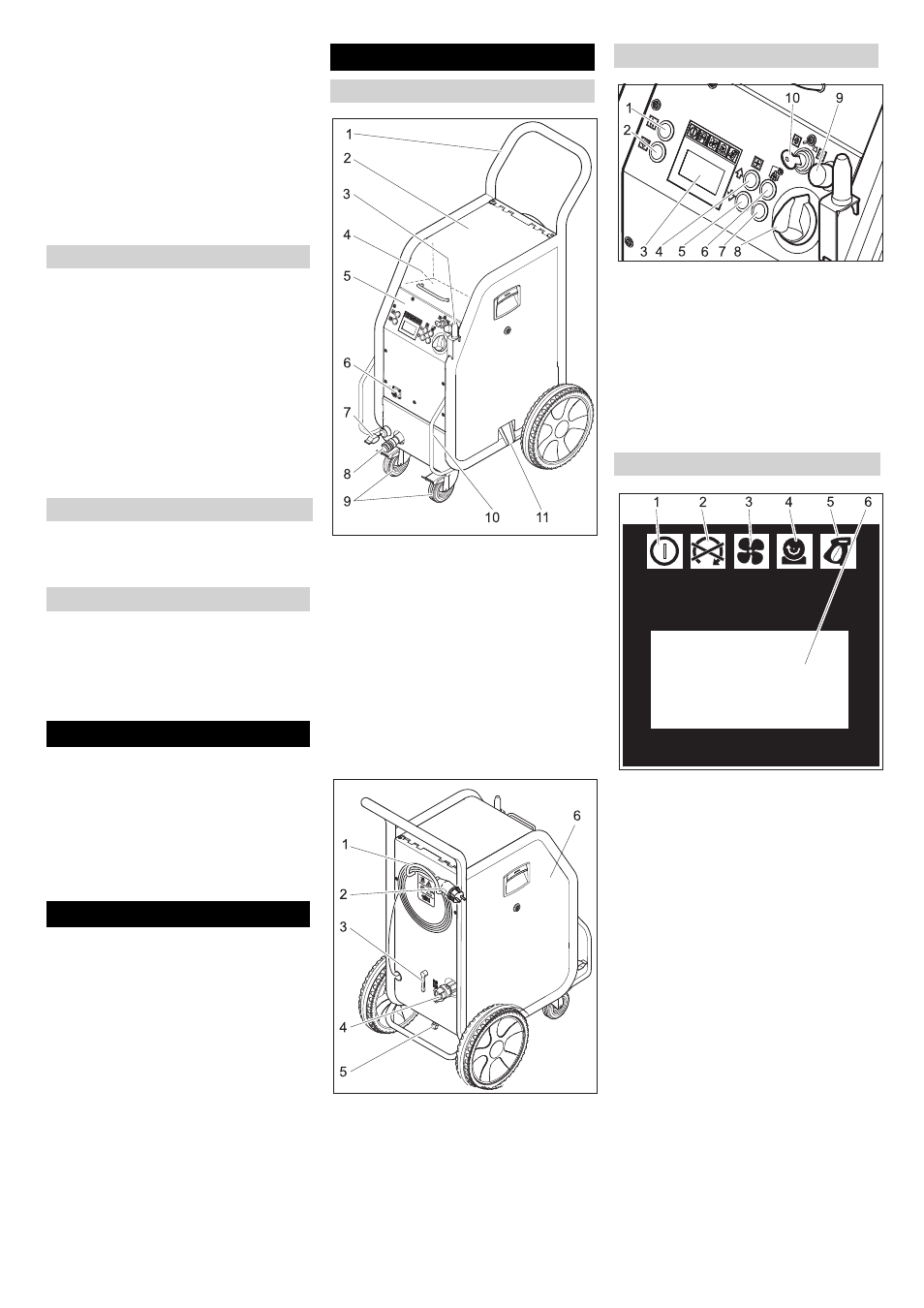

1 İtme yayı
2 Kuru buz haznesinin kapağı
3 Püskürtme tabancasının tutucusu
4 Aksesuar rafı
5 Kumanda alanı
6 Kumanda hattının kaplini
7 Klemensli topraklama halatı (sadece IB
7/40 Advanced için, IB 7/40 Classic'te
opsiyon)
8 Püskürtme maddesi hortumunun kaplini
9 Park freniyle birlikte manevra makarası
10 Taşıma kolu, darbe emici kol
11 Kuru buz çıkışı, hazne boşaltma için
1 Kablo tutucu
2 Elektrik fişiyle birlikte elektrik kablosu
3 Basınç boşaltma valfı, kondensat bo-
şaltma Su ayırıcı
4 Basınçlı hava bağlantısı
5 Kondensat boşaltma
6 Sigorta F1, yan kaplamanın altında
1 İstatistik tuşu, sayacı sıfırlama
2 Kuru buz haznesini boşaltma tuşu
3 Ekran
4 Püskürtme basıncını yükseltme tuşu
5 Püskürtme basıncını azaltma tuşu
6 Kuru buz dozajını yükseltme tuşu
7 Kuru buz dozajını azaltma tuşu
8 Cihaz şalteri
9 Acil Kapama Tuşu
10 Anahtar şalteri
1 Kumanda gerilimi kontrol lambası
yeşil: Kumanda gerilimi iyi durumda
kırmızı: Kumanda gerilimi çok düşük
sarı: Kuru buz haznesini boşaltma aktif
2 Acil Kapatma kontrol lambası
kırmızı: Acil Kapama Tuşuna basıldı
yeşil: Acil Kapama Tuşuna basılmadı
3 Basınçlı hava kontrol lambası
yeşil: Basınç iyi durumda
turuncu: Seçilen püskürtme basıncına
ulaşılmadı
kırmızı: Basınç çok düşük (0,15 MPa/
1,5 bar altında)
4 Dozaj tertibatı kontrol lambası
yeşil: Tahrik ünitesi iyi durumda
kırmızı: Tahrik ünitesinde arıza
5 Püskürtme tabancası kontrol lambası
yeşil: Püskürtme tabancası iyi durumda
turuncu: Çalıştırma sırasında püskürt-
me tabancasının çekme koluna basıldı
kırmızı: Püskürtme tabancası çıkartıldı
veya kumanda hattında hasar var
6 Gösterge alanı
Kurallar ve yönetmelikler
Güvenlik tertibatları
Acil Kapama Tuşu
Acil durumda kapatma
Kurallara uygun kullanım
Fonksiyon
Kumanda elemanları
Cihaz
Kumanda alanı
Ekran
