Ne uporabljajte naprave, če so priključni
kabel ali pomembni deli naprave poškodo-
vani, npr. varnostne priprave, gibke cevi za
brizgalno sredstvo, brizgalne pištole.
Nevarnost stisnjenja z dozirno pripravo.
Pred odstranitvijo ščitnika v posodi za suhi
led obvezno izvlecite omrežni vtič naprave
iz vtičnice.
Za obratovanje te naprave veljajo v Zvezni
republiki Nemčiji naslednji predpisi in smer-
nice (možno dobiti preko založbe Carl He-
ymanns Verlag KG, Luxemburger Straße
449, 50939 Köln):
– BGV D 26 Dela s curki
– Navodilo za izvajanje BGV D 26
– BGR 117 Dela v ozkih prostorih
– BGR 189 Uporaba zaščitne obleke
– BGR 195 Uporaba zaščitnih rokavic
– BGR 500 Delo z brizgalnimi napravami
– BGI 534 Dela v ozkih prostorih
– BGI 836 Plinski opozorilnik
Če se pritisne tipka za zasilni izklop, se do-
ziranje suhega ledu zaustavi in tok zraka iz
šobe se prekine.
 Spustite sprožilno ročico brizgalne pištole.
 pritisnite tipko za zasilni izklop.
Doziranje suhega ledu se zaustavi in zračni
tok iz šibe se prekine.

Prekinite oskrbo s stisnjenim zrakom.
Naprava služi za odstranjevanje umazanij s
kroglicami suhega ledu, ki jih pospešuje cu-
rek zraka.
Naprava ne sme delovati v eksplozivno
ogroženem okolju.
Kot brizgalno sredstvo se smejo uporabljati
le kroglice suhega ledu. Uporaba drugih
brizgalnih sredstev lahko vodi do poškodo-
vanja naprave.
Stisnjeni zrak prispe preko regulirnega ven-
tila tlaka v brizgalno pištolo. Ob aktiviranju
sprožilne ročice brizgalne pištole se ventil
odpre in curek zraka izstopi iz brizgalne pi-
štole. Poleg tega se preko dozirne priprave
v curek zraka dozirajo kroglice suhega le-
du. Pri različici naprave „IB 7/40 Advanced“
je doziranje mogoče izklopiti na brizgalni pi-
štoli. Kroglice suhega ledu trčijo ob površi-
no za čiščenje in odstranijo umazanijo. S
kroglicami suhega ledu s temperaturo
-79 °C nastajajo dodatno toplotne napeto-
sti med umazanijo in čiščenim objektom, ki
prav tako prispevajo k odstranjevanju uma-
zanije. Nadalje se suhi led ob naletu takoj
spremeni v plinast ogljikov dioksid in tako
potrebuje 700-kratno prostornino. Umaza-
nija, v katero se infiltrira suhi led, se tako
odstrani.
Med delovanjem curka skrbi vibrator na po-
sodi za suhi led za kontinuirani pretok kro-
glic suhega ledu.

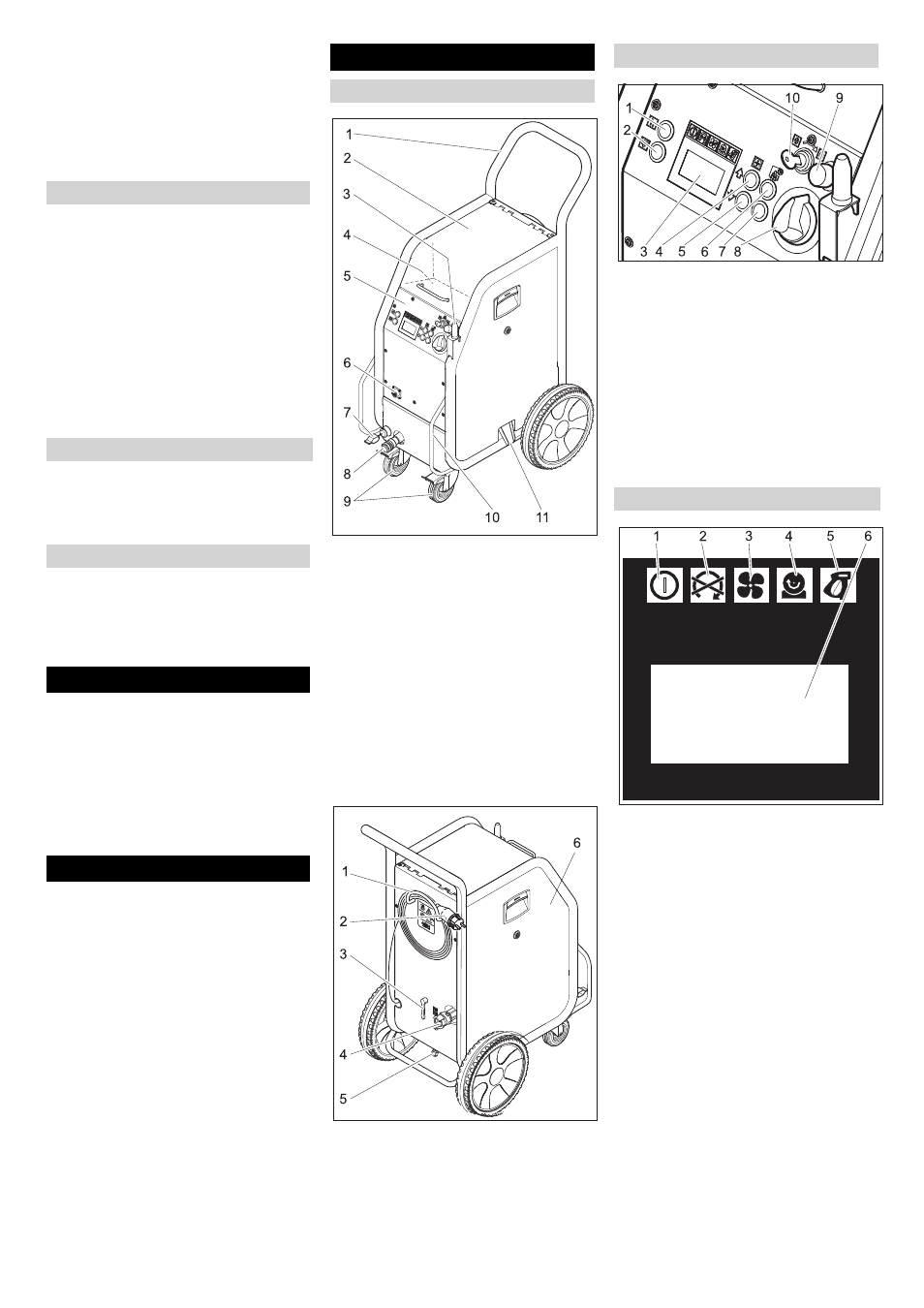

1 Potisno streme
2 Pokrov posode za suhi led
3 Nosilec za brizgalno pištolo
4 Predal za pribor
5 Upravljalno polje
6 Spoj krmilnega voda
7 Ozemljitvena žica s spono (le IB 7/
40 Advanced, opcija pri IB 7/40 Classic)
8 Spoj gibke cevi brizgalnega sredstva
9 Krmilni valj s fiksirno zavoro
10 Transportni ročaj, odbojno zaščitno
streme
11 Odtok suhega ledu, za praznjenje po-
sode
1 Nosilec kabla
2 Omrežni kabel z omrežnim vtičem
3 Ventil za tlačno razbremenitev, praznje-
nje kondenzata vodnega ločevalnika
4 Priključek za stisnjen zrak
5 Odtok kondenzata
6 Varovalka F1, pod stransko oblogo
1 Tipka za statistiko, ponastaviti števec
2 Tipka za praznjenje posode za suhi led
3 Prikazovalnik
4 Tipka za povečanje tlaka curka
5 Tipka za zmanjšanje tlaka curka
6 Tipka za povečanje doziranja suhega
ledu
7 Tipka za zmanjšanje doziranja suhega
ledu
8 Stikalo naprave
9 Tipka za izklop v sili
10 Ključno stikalo
1 Kontrolna lučka za krmilno napetost
zelena: krmilna napetost v redu
rdeča: Krmilna napetost prenizka
rumena: praznjenje posode za suhi led
aktivno
2 Kontrolna lučka za zasilni izklop
rdeča: Tipka za zasilni izklop aktivirana
zelena: Tipka za zasilni izklop ni aktivi-
rana
3 Kontrolna lučka za zračni tlak
zelena: tlak v redu
oranžna: izbrani tlak curka ni dosežen
rdeča: tlak prenizek (pod 0,15 MPa/1,5
bar)
4 Kontrolna lučka za dozirno pripravo
zelena: pogon v redu
rdeča: motnja v pogonu
5 Kontrolna lučka za brizgalno pištolo
zelena: brizgalna pištola v redu
oranžna: sprožilna ročica brizgalne pi-
štole aktivirana med vklopom
rdeča: brizgalna pištola iztaknjena ali
krmilni vod poškodovan
6 Prikazno polje
Predpisi in smernice
Varnostne priprave
Tipka za izklop v sili
Izklop v sili
Namenska uporaba
Delovanje
Upravljalni elementi
Naprava
Upravljalno polje
Prikazovalnik
