- 3

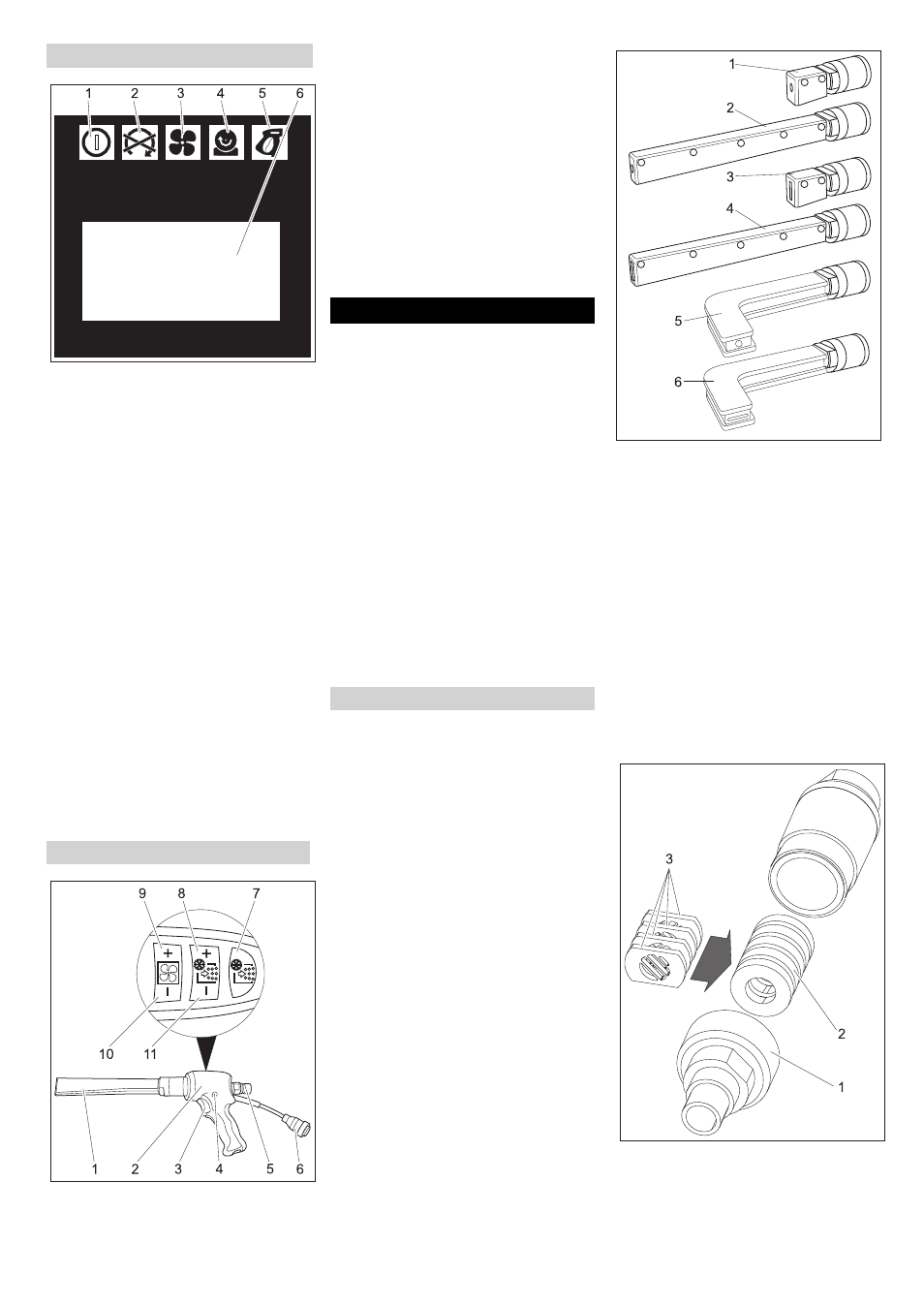

1 Kontrolka Riadiace napätie
zelená: riadiace napätie v poriadku
červená: Príliš nízke riadiace napätie
žltá: aktívne vypúšťanie nádrže na su-
chý ľad
2 Kontrolka Núdzové vypnutie
červená: stlačené tlačidlo Núdzové vy-
pnutie
zelená: nestlačené tlačidlo Núdzové vy-
pnutie
3 Kontrolka stlačeného vzduchu
zelená: tlak v poriadku
oranžová: nedosiahol sa zvolený tlak
prúdu
červená: tlak je príliš nízky (pod 0,15
MPa/1,5 bar)
4 Kontrolka Dávkovacie zariadenie
zelená: pohon v poriadku
červená: porucha pohonu
5 Kontrolka striekacej pištole
zelená: striekacia pištoľ v poriadku
oranžová: spúšťacia páka striekacej
pištole počas zapnutia stlačená
červená: striekacia pištoľ vytiahnutá
alebo riadiace vedenie poškodené
6 Displej
1 Tryska
2 Striekacia pištoľ
3 Spúšťacia páka
4 Poistný gombík
5 Spojka hadice na striekací prostriedok
6 Spojka riadiaceho vedenia
Len u IB 7/40 Advanced:
7 Tlačidlo Zap/vyp dávkovania suchého
ľadu
Pri vypnutom dávkovaní suchého ľadu
svieti červená
8 Tlačidlo Zvýšenie dávkovania suchého
ľadu
9 Tlačidlo Zvýšenie tlaku prúdu
10 Tlačidlo Zníženie tlaku prúdu
11 Tlačidlo Zníženie dávkovania suchého
ľadu
ƽ Nebezpečenstvo
Nebezpečenstvo zranenia okolo lietajúcimi
kúskami suchého ľadu.
Pri príprave zariadenia skontrolujte všetky
konštrukčné skupiny, hlavne hadicu strie-
kacieho prostriedku, či je v poriadku. Po-
škodené konštrukčné skupiny vymeňte za
dobré.
Znečistené konštrukčné skupiny vyčistite a
skontrolujte, či sú v poriadku.

Zariadenie postavte na vodorovnú plo-
chu a otočné kolieska zabrzdite ručnou
brzdou.
 Hadicu na striekací prostriedok pripojte
k zariadeniu a zaistite.
 Striekaciu pištoľ spojte s hadicou na
striekací prostriedok a zaistite.
 Riadiace vedenie spojte so zariadením.
 Riadiace vedenie spojte so striekacou
pištoľou.
Upozornenie
Výber trysky je závislý od materiálu čiste-
ného predmetu a nečistôt.
Všetky trysky sa naskrutkujú na závit strie-
kacej pištole bez nástroja. Kľúčové plochy
umiestnené na trysku slúžia na uvoľnenie
pevne dosadnutých trysiek vidlicovým kľú-
čom.
ƽ
Nebezpečenstvo
Nebezpečenstvo zranenia neúmyselným
spustením prístroja. Vypnite pred výmenou
dýzy prístroj.
ṇ
Pozor
Nebezpečenstvo zranenia spôsobené kon-
taktom so studenou dýzou. Nechajte dýzu
pred kontaktom zohriať alebo noste
ochranné rukavice.
Pozor
Nebezpečenstvo privarenia za studena.
Závity trysiek pred montážou natrite prilo-
ženým mazivom.
Okrem dodanej plochej striekacej trysky sú
k dispozícii ďalšie ploché a kruhové strieka-
cie trysky v rozličných prevedeniach ako
príslušenstvo.
1 Kruhová tryska, krátka
2 Kruhová tryska, dlhá
3 Plochá tryska, krátka
4 Plochá tryska, dlhá, v rozsahu dodávky
5 Kruhová tryska, pod uhlom, s gumovým
armovaním
6 Plochá tryska, pod uhlom, s gumovým
armovaním
 Trysku nasaďte na hrdlo striekacej piš-
tole so závitom a ručne dotiahnite.
Skrambler zmenšuje kusy suchého ľadu a
montuje sa medzi striekaciu pištoľ a trysku.
Nastavenie 4 dosiek s otvormi v skrambleri
určuje veľkosť kusov suchého ľadu.
Zvoľte veľkosť kusov suchého ľadu:
1 Skrutkový spoj
2 Zásobník
3 Doska s otvormi
 Odskrutkujte skrutkový spoj.
Displej
Striekacie zariadenie
Uvedenie do prevádzky
Trysky
Striekacie trysky
Skrambler (príslušenstvo)
