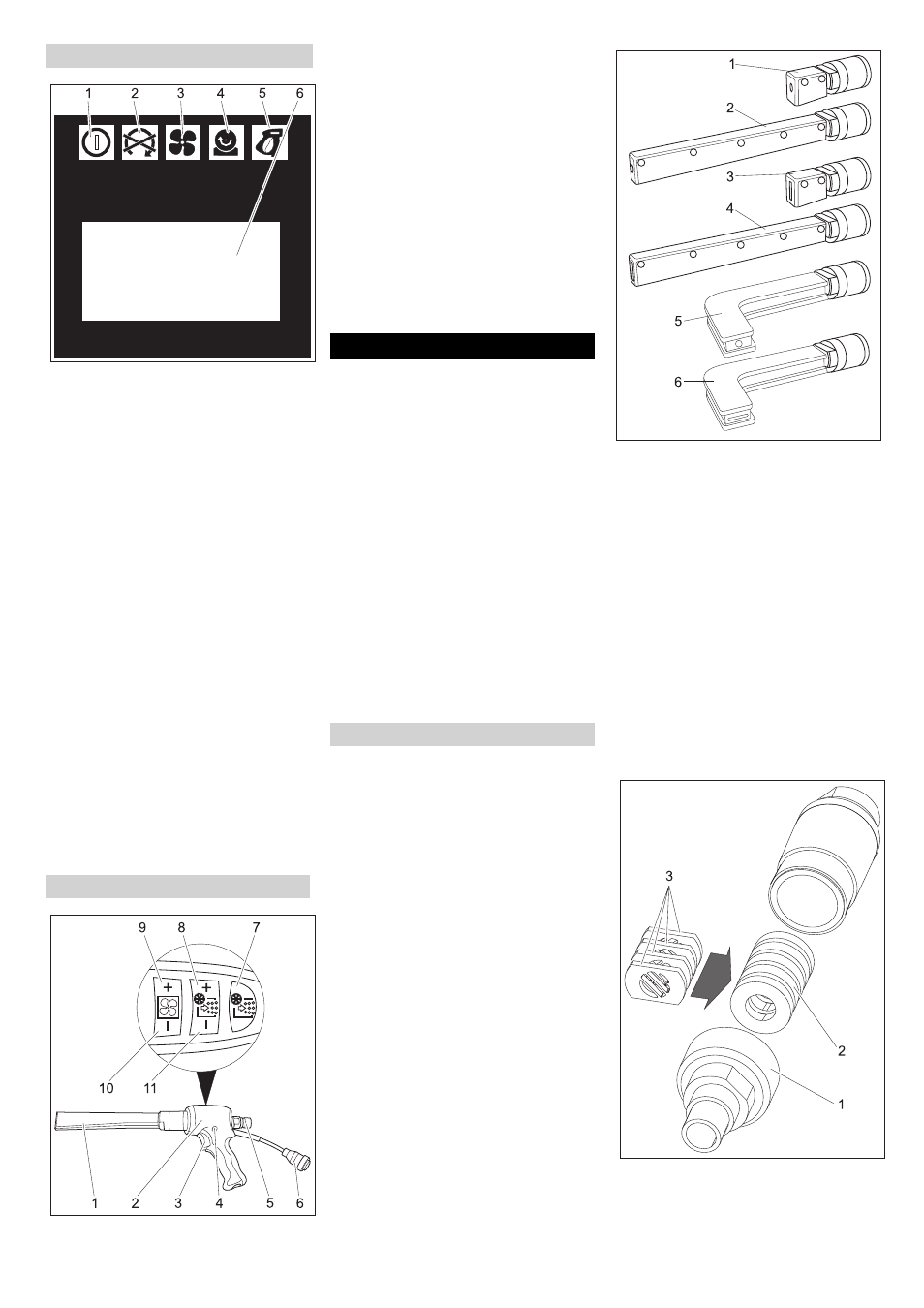

1 Lampă de control tensiune de comandă
verde: Tensiune de comandă în regulă
roşu: Tensiune de comandă prea scă-
zută
galben: Golire rezervor de zăpadă car-
bonică activă
2 Lampă de control OPRIRE DE UR-
GENŢĂ
roşu: Buton pentru oprire de urgenţă
activat
verde: Buton pentru oprire de urgenţă
neactivat
3 Lampă de control aer comprimat
verde: Presiune în regulă
portocaliu: Nu se atinge presiunea se-
lectată
roşu: Presiune prea scăzută (sub 0,15
MPa/1,5 bar)
4 Lampă de control dispozitiv de dozare
verde: Acţionare în regulă
roşu: Deranjament la acţionare
5 Lampă de control pistol cu jet
verde: Pistol cu jet în regulă
portocaliu: Maneta pistolului cu jet a
fost acţionată în timpul pornirii
roşu: Pistolul cu jet este deconectat sau
cablul de comandă este deteriorat
6 Câmp de afişare
1 Duză
2 Pistol cu jet
3 Manetă
4 Buton de siguranţă
5 Cuplaj furtun de mediu pulverizat
6 Cuplaj cablu de comandă
Numai la IB 7/40 Advanced:
7 Buton PORNIRE/OPRIRE dozare ză-
padă carbonică
Luminează roşu, când dozarea zăpezii
carbonice este oprită
8 Buton pentru mărirea dozării zăpezii
carbonice
9 Buton pentru mărirea presiunii jetului
10 Buton pentru micşorarea presiunii jetu-
lui
11 Buton pentru micşorarea dozării zăpezii
carbonice
ƽ Pericol
Pericol de rănire din cauza granulelor de
zăpadă carbonică zburătoare.
La pregătirea aparatului verificaţi toate an-
samblele, mai ales furtunul pentru mediul
pulverizat în privinţa stării corespunzătoa-
re. Înlocuiţi ansamblele deteriorate cu an-
samble aflate în stare perfectă.
Curăţaţi ansamblele murdare şi verificaţi-le
în privinţa funcţionării corespunzătoare.

Amplasaţi aparatul pe o suprafaţă ori-
zontală, plană şi trageţi frâna de imobi-
lizare a frânelor de ghidare.
 Conectaţi furtunul de mediu pulverizat
la aparat şi asiguraţi-l.
 Conectaţi pistolul cu jet la furtunul de
mediu pulverizat şi asiguraţi-l.
 Conectaţi cablul de comandă la aparat.
 Conectaţi cablul de comandă la pistolul
cu jet.
Observaţie
Alegerea duzei depinde de materia primă
din care este fabricat obiectul de curăţat şi
de murdărie.
Înşurubaţi toate duzele pe filetul de pe pis-
tolul cu jet, fără să utilizaţi scule. Suprafeţe-
le de pe duză pe care se pot aplica chei
sunt destinate pentru slăbirea duzelor blo-
cate cu ajutorul unei chei fixe.
ƽ
Pericol
Pericol de rănire din cauza pornirii acciden-
tale a aparatului. Înainte de schimbarea du-
zei opriţi aparatul.
ṇ
Avertisment
Pericol de accidentare prin atingerea duzei
reci. Înainte de atingerea duzei încălziţi-o
sau purtaţi mănuşi de protecţie.
Atenţie
Pericol de sudare la rece. Ungeţi filetul du-
zei cu unsoarea anexată înainte de monta-
re.
Pe lângă duzele cu jet plat livrate împreună
cu aparatul, vă stau la dispoziţie ca acceso-
rii alte duze cu jet plat rotund şi în execuţii
diferite.
1 Duză cu jet rotund, scurtă
2 Duză cu jet rotund, lungă
3 Duză cu jet plat, scurtă
4 Duză cu jet plat, lungă, inclusă în livrare
5 Duză cu jet rotund, curbată, armată cu
cauciuc
6 Duză cu plat, curbată, armată cu cau-
ciuc
 Aplicaţi duza pe ştuţul filetat al pistolului
cu jet şi strângeţi cu mâna.
Scrambler-ul fărâmiţează granulele de ză-
padă carbonică şi se montează între pistol
şi duză.
Poziţia celor patru plăci perforate determi-
nă gradul de fărâmiţare a granulelor.
Reglarea gradului de fărâmiţare:
1 Îmbinare înşurubată
2 Magazie
3 Placă perforată
 Desfaceţi îmbinarea înşurubată.
Ecran
Dispozitiv de pulverizare
Punerea în funcţiune
Duze
Duze de pulverizare
Scrambler (accesoriu)
