Karcher IB 7-40 Advanced - Manual (Page 160)

- 3

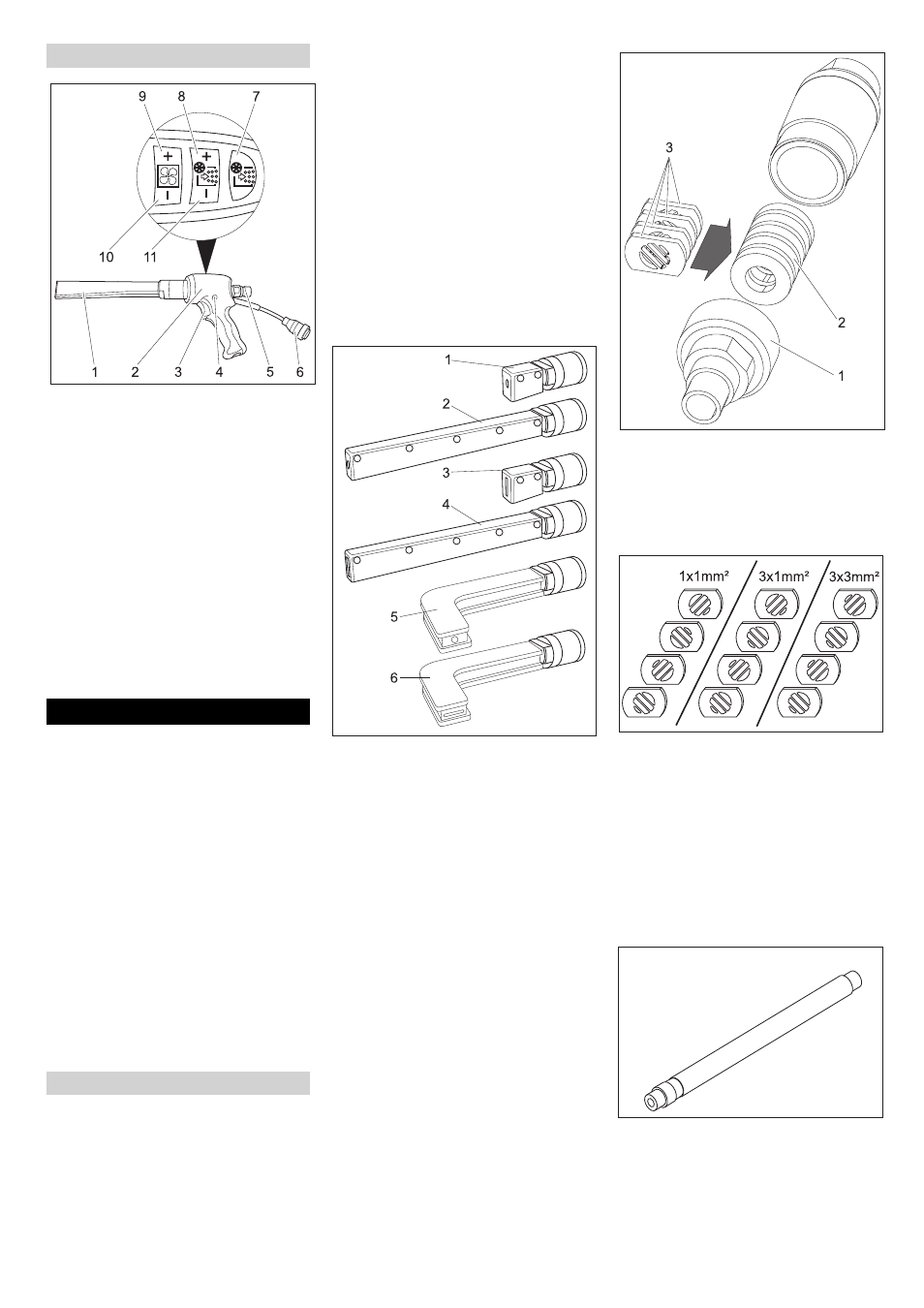

1 Tryska
2 Tryskací pistole
3 Spouštěcí páčka
4 Zajišťovací knoflík
5 Spojka hadice tryskacího prostředku
6 Spojka ovládacího vedení
Pouze u IB 7/40 Advanced:
7 Tlačítko dávkování suchého ledu zap/
vyp
Svítí červeně při vypnutém dávkování
suchého ledu
8 Tlačítko zvýšení dávkování suchého
ledu
9 Tlačítko zvětšení tryskacího tlaku
10 Tlačítko zmenšení tryskacího tlaku
11 Tlačítko snížení dávkování suchého
ledu
ƽ
Nebezpečí!
Nebezpečí úrazu poletujícími peletami su-
chého ledu.
Při přípravě zařízení prověřte řádný stav
všech jednotek, zvláště hadici tryskacího
prostředku. Poškozené jednotky vyměňte
za bezvadné.
Znečištěné jednotky vyčistěte a vyzkoušej-
te, zda fungují bezvadně.

Zařízení odstavte na vodorovnou a rov-
nou plochu a zatáhněte parkovací brz-
dy vodicích kladek.
 Hadici tryskacího prostředku spojte se
zařízením a zajistěte.
 Tryskací pistoli spojte s hadicí tryskací-
ho prostředku a zajistěte.
 Ovládací vedení propojte se zařízením.
 Ovládací vedení propojte s tryskací pis-
tolí.
Informace
Výběr trysky je závislý na materiálu čiště-
ného objektu a stupni znečištění.
Všechny trysky se na závit tryskací pistole
šroubují bez nástroje. Plošky pro nasazení
klíče umístěné na tryskách slouží k uvolně-
ní pevně ulpívajících nečistot pomocí stra-
nového klíče.
ƽ
Nebezpečí!
Hrozí nebezpečí úrazu v případě neúmysl-
ného spuštění přístroje. Před výměnnou
trysek vypněte přístroj.
ṇ
Upozornění
Nebezpečí úrazu při kontaktu se studenou
tryskou. Nechte trysku před dotykem za-
hřát nebo používejte ochranné rukavice.
Pozor
Nebezpečí zadření. Závit trysky před mon-
táží potřete přiloženým tukem.
Vedle ploché otryskávací trysky, která je
součástí dodávky, jsou k dispozici jako pří-
slušenství další ploché a kulaté ocelové
trysky v různých provedeních.
1 Kulatá otryskávací tryska, krátká
2 Kulatá otryskávací tryska, dlouhá
3 Plochá otryskávací tryska, krátká
4 Plochá otryskávací tryska, dlouhá, sou-
část dodávky
5 Kulatá otryskávací tryska, zalomená, s
gumovým vyztužením
6 Plochá otryskávací tryska, zalomená, s
gumovým vyztužením
 Trysku nasaďte na závitované hrdlo
otryskávací pistole a rukou utáhněte.
Scrambler zmenšuje pelety suchého ledu a
montuje se mezi otryskávací pistoli a
trysku.
Ustavení 4 desek s otvory ve scrambleru
definuje stupeň zmenšení.
Zvolte stupeň zmenšení:
1 Šroubový spoj
2 Zásobník
3 Deska s otvory
 Odšroubujte šroubový spoj.
 Vyjměte zásobník a desky s otvory.
 Desky s otvory ustavte v zásobníku
podle výše uvedeného znázornění (3
možnosti). Rozměry udávané na obráz-
ku se vztahují na rozměr propouštěcích
otvorů.
 Zásobník a desky s otvory nasaďte do
scrambleru.
 Nasaďte šroubový spoj a utáhněte.
Mezi tryskací pistoli a trysky lze nasadit
prodlužovač.
Nastavení paprsku
Uvedení do provozu
Trysky
Otryskávací trysky
Scrambler (příslušenství)
Prodlužovač trysky (příslušenství)
160 CS
