Appendix A: Technical Specifications

52

Safety and Electromagnetic Emissions Certifications

EMI/RFI:

FCC Class A, EN55022 Class A,
CISPR Class A, C-TICK, CE

Immunity:

EN55024

Electrical Safety:

EN60950-1 (TUV), UL60950-1 (

c

UL

us)

Connectors and Port Pinouts

This section lists the connectors and connector pinouts for the
AT-FS750/24POE Fast Ethernet Smart Switch and its components.

Figure 18 illustrates the pin layout for an RJ-45 connector and port.

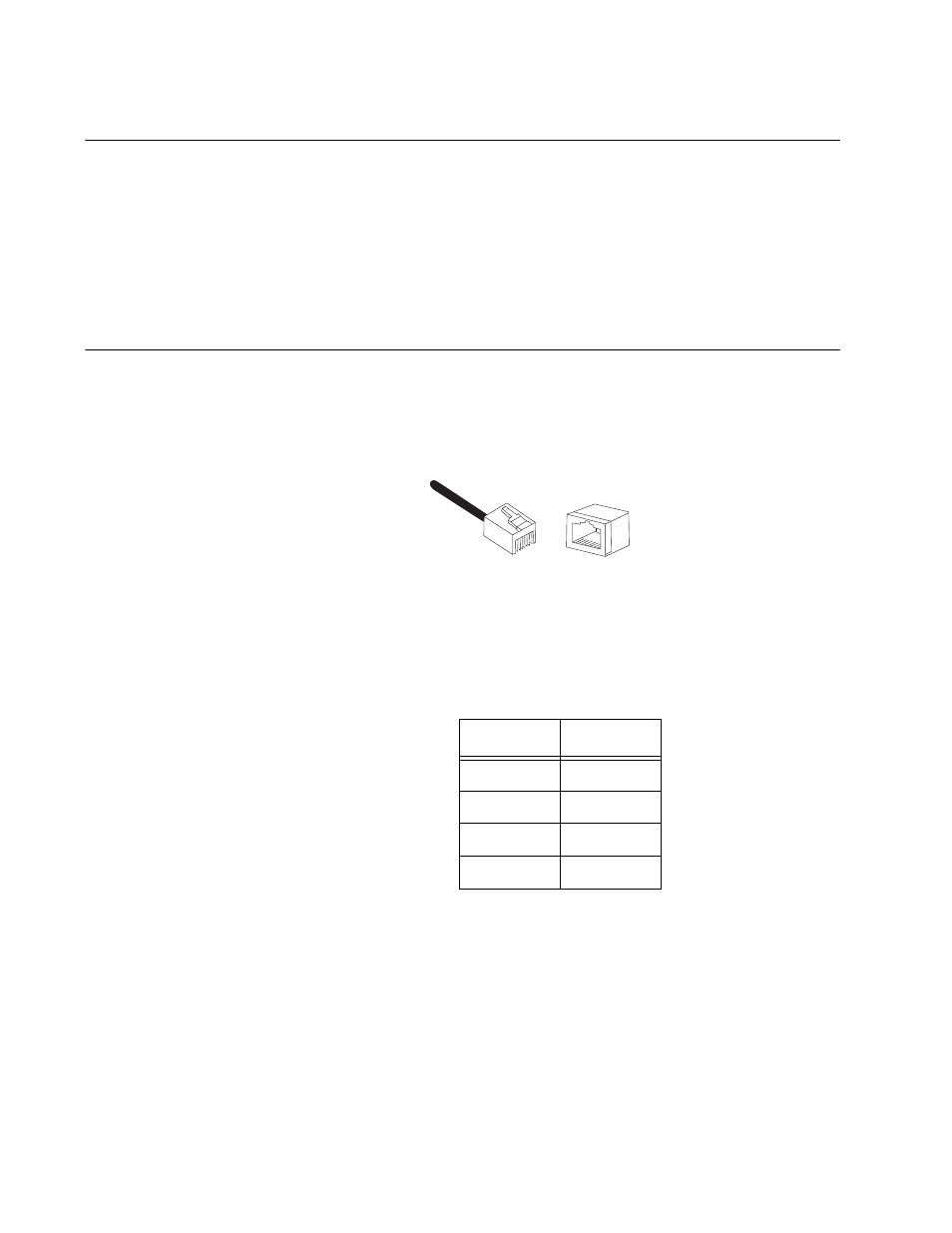

Figure 18. RJ-45 Connector and Port Pin Layout

Table 8 lists the RJ-45 pin signals when a twisted pair port is operating in
the MDI configuration.

Table 8. MDI Pin Signals (10Base-T or 100Base-TX)

Pin

Signal

1

TX+

2

TX-

3

RX+

6

RX-

8

8

1

1
