10

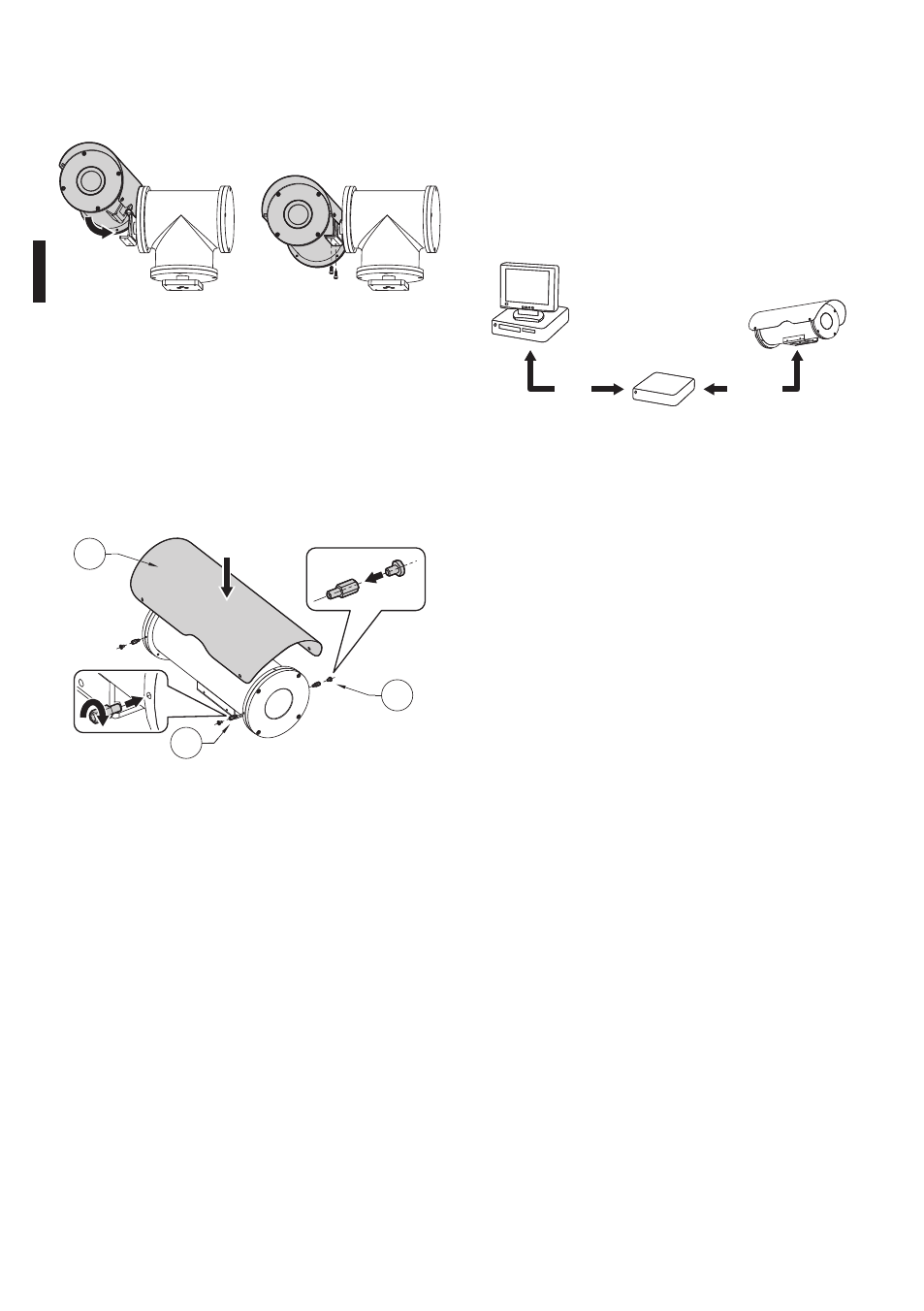

6.1.5.2 Befestigung mit Schwenk-Neige-Kopf
Die Basis für die Befestigung des Gehäuses ist seitlich
anzubringen.
Abb. 9
6.1.5.3 Befestigung des Dachs
(Sonderausstattung)
Die mitgelieferten sechseckigen
Befestigungszwischenlagen auf den Flanschen
des Gehaüses schrauben. Das Sonnenschutzdach
auf dem Gehaüse positionieren (02) und mit den
mitgelieften Schrauben auf den Zwischenlagen es
befestigen (03).
01
03
02
Abb. 10
7 Konfiguration
7.1 Steuerung seriell
Für die vollständige Kontrolle des Produkts müssen
die SW FLIR Camera Controller GUI installiert und
ein USB/RS-422-Wandler mit galvanischer Isolierung
(z. B. ICP CON I-7561 oder gleichwertig) verwendet
werden.
USB RS-422
Wandler USB/
RS-422
Abb. 11
7.2 Anschluss des USB/RS-422-
Wandlers
Den USB/RS-422-Wandler an die Klemmen des
J2-Steckers der Gehäuseplatine wie in der Tabelle
beschrieben anschließen (Tab. 2, Seite 9).
Es könnte erforderlich sein, die beiden Linien zu
terminieren, entsprechend der Beschreibung im
Kapitel (6.1.4 Abschließens serieller Leitungen, Seite
9).
