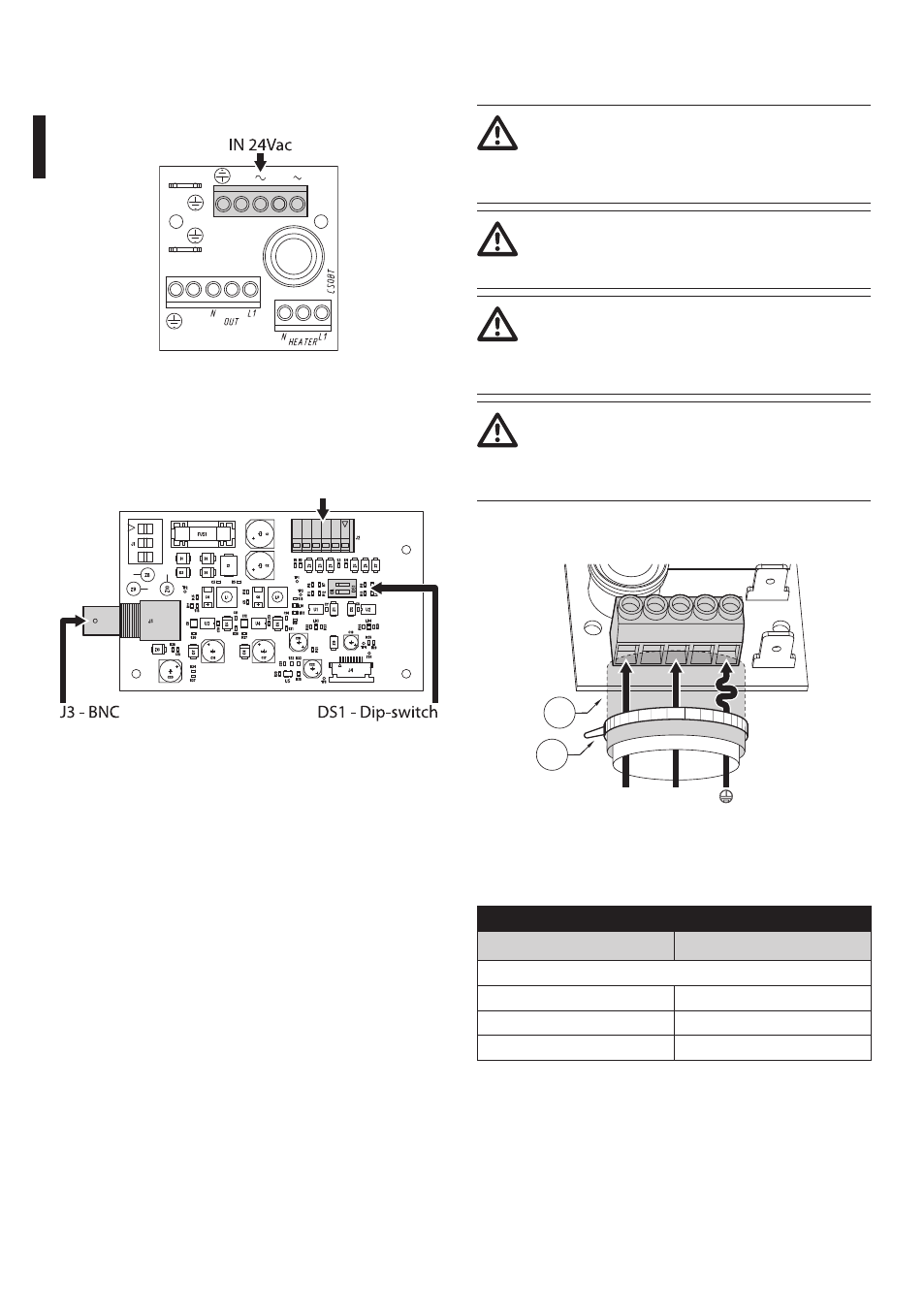

6.1.2 Collegamento delle schede

Localizzare sulla scheda la posizione del morsetto di

alimentazione.

Fig. 3

Localizzare sulla scheda la posizione del connettore

BNC, del connettore della linea seriale e dei dip-

switch per la terminazione delle linee seriali.

J2 - Linea seriale

Fig. 4

6.1.2.1 Collegamento della linea di

alimentazione in 24Vac

Prima dell'installazione accertarsi che le

specifiche dell'impianto di alimentazione

corrispondano a quelle richieste dal

dispositivo.

Accertarsi che l'impianto di alimentazione e

i cavi di collegamento siano adeguatamente

dimensionati.

Il cavo di terra deve essere più lungo degli

altri due di circa 10mm per prevenirne

il distacco accidentale a causa dello

stiramento del cavo.

Il cavo di alimentazione deve essere

coperto con la guaina siliconica (01)

presente nella dotazione e fissata con

l’apposita fascetta (02).

Tagliare a misura i cavi e realizzare i collegamenti.

Collegare la linea di alimentazione al morsetto.

~

a

~

01

02

Fig. 5

Collegare i cavi di alimentazione come descritto nella

tabella sottostante.

COLLEGAMENTO DELLA LINEA DI ALIMENTAZIONE

Colore

Morsetti

Alimentazione 24Vac
Definito dall'installatore

~

Definito dall'installatore

~

Giallo/Verde

Terra

Tab. 1
