8

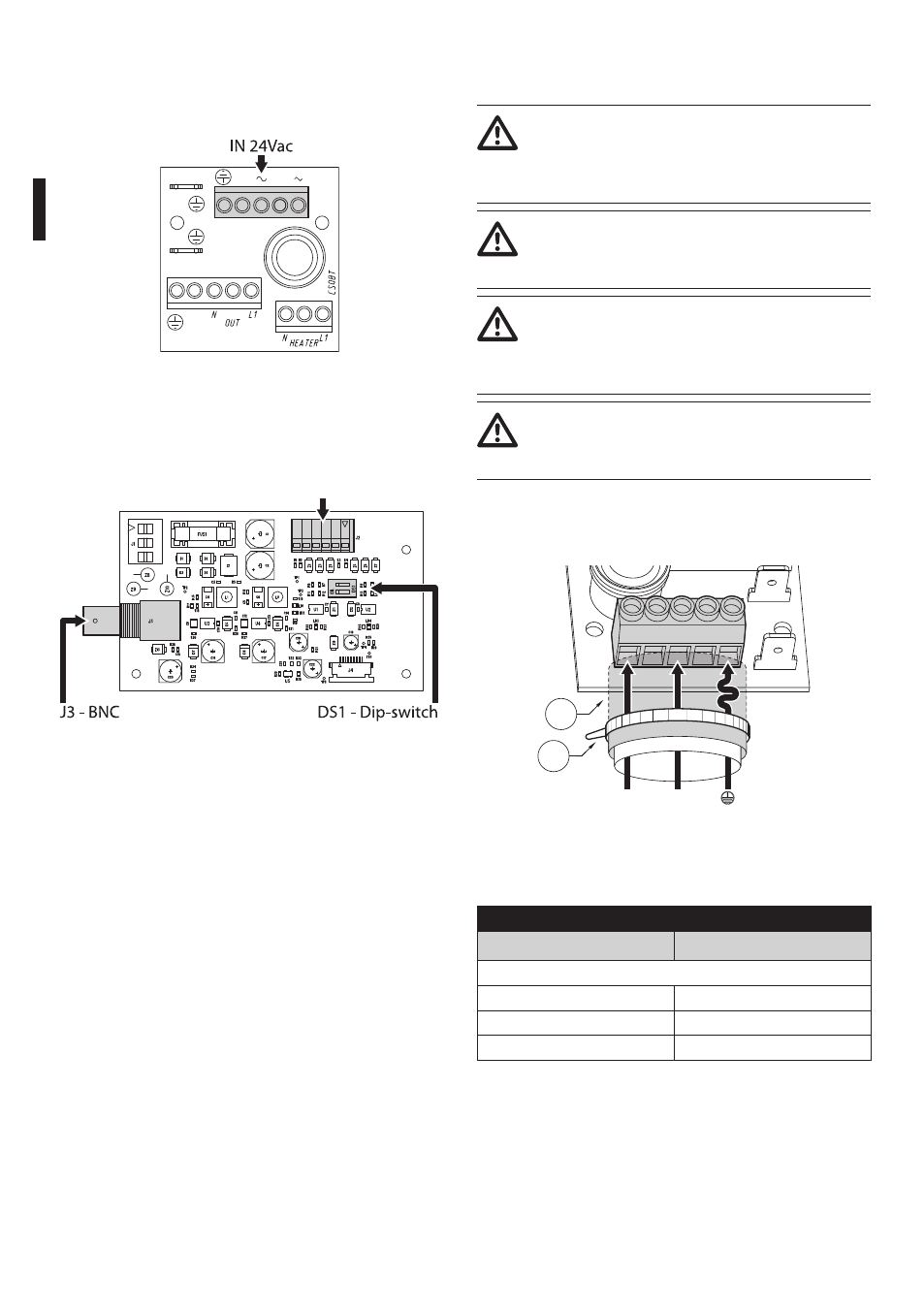

6.1.2 Connexion des cartes
Localiser sur la carte la position de la borne
d'alimentation.
Fig. 3
Localiser sur la carte la position du connecteur BNC,
du connecteur de la ligne série et des commutateurs
dip pour la terminaison des lignes séries.
J2 - Ligne serielle
Fig. 4
6.1.2.1 Raccordement de la ligne
d'alimentation en 24Vac
Avant de l'installer, s'assurer que les
spécifiques de l'installation d'alimentation
correspondent à celles requises par le
dispositif.
S'assurer que l'installation d'alimentation
et les câbles de raccordement sont
adéquatement dimensionnés.
Le câble de terre doit être plus long que les
deux autres d'environ 10mm, pour éviter
qu'il se détache accidentellement à cause
de l'étirage du câble.
Le câble d'alimentation doit en outre être
couvert de la gaine en silicone (01) fournie
et fixée au moyen du collier prévu (02).
Couper les câbles à la longueur nécessaire et
procéder aux connexions. Connecter la ligne
d'alimentation avec la borne.
~ a ~
01
02
Fig. 5
Connecter les câbles d'alimentation comme décrit
dans le tableau ci-dessous.
CONNExION DE LA LIGNE D'ALIMENTATION
Couleur Bornes
Alimentation 24Vac
Défini par l'installateur
~
Défini par l'installateur ~
Jaune/Vert Terre
Tab. 1
