IT - I
taliano - M
anuale di istruzioni
10

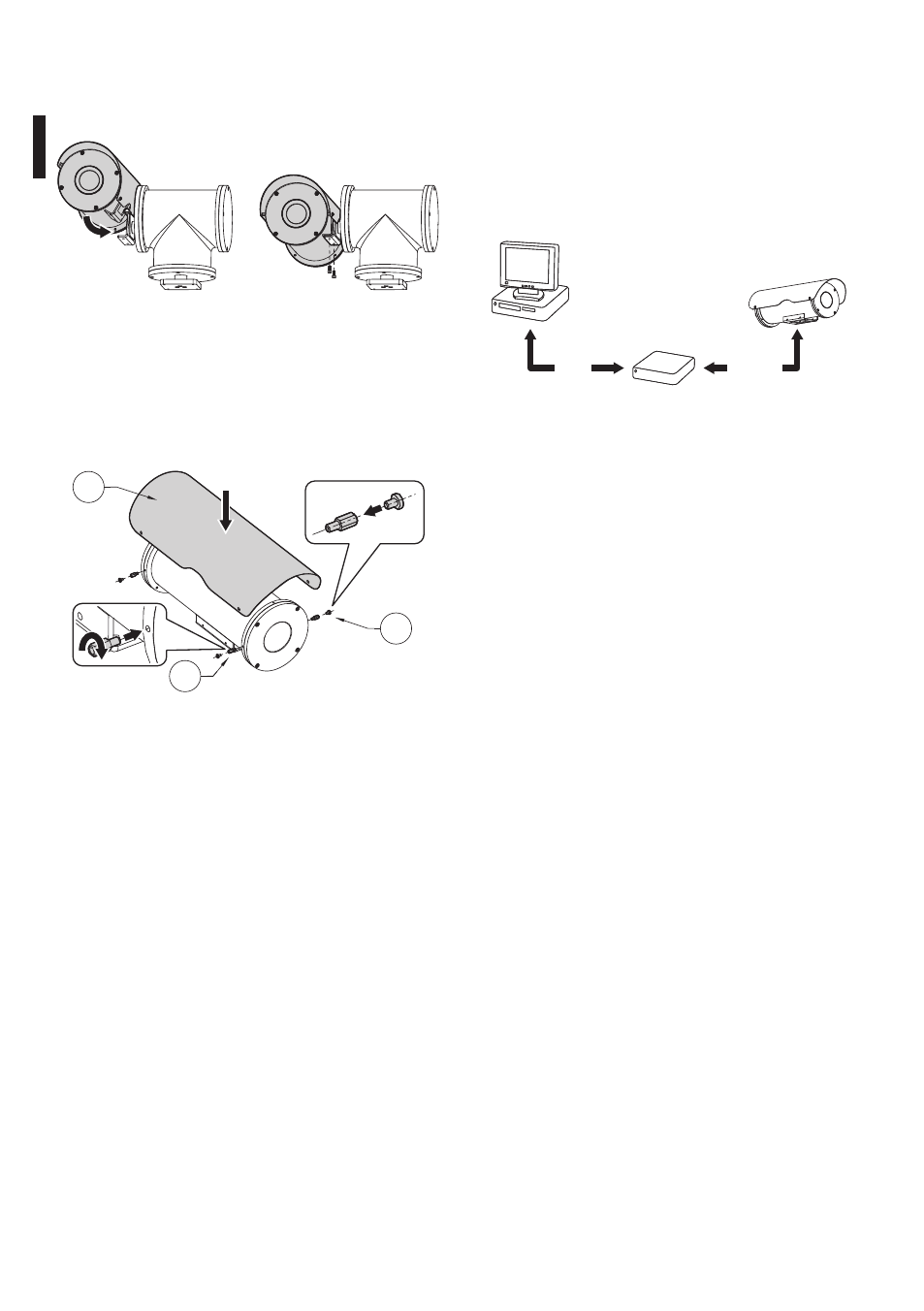

6.1.5.2 Fissaggio con brandeggio
La base di fissaggio della custodia deve essere
posizionata lateralmente.
Fig. 9
6.1.5.3 Fissaggio del tettuccio (opzionale)
Avvitare alle flange della custodia i distanziali
esagonali in dotazione (01). Posizionare il tettuccio
sulla custodia (02) e fissarlo con le viti in dotazione in
corrispondenza dei distanziali (03).
01
03
02
Fig. 10
7 Configurazione
7.1 Controllo via seriale
Per il completo controllo del prodotto è necessario
installare il SW FLIR Camera Controller GUI ed
utilizzare un convertitore USB/RS-422 con isolamento
galvanico (es. ICP CON I-7561) o equivalente.
USB RS-422
Convertitore
USB/RS-422
Fig. 11
7.2 Collegamento del
convertitore USB/RS-422
Connettere il convertitore USB/RS-422 ai morsetti del
connettore J2 della scheda custodia come descritto
nella tabella (Tab. 2, pagina 9).
Potrebbe essere necessario terminare le due linee
dati come descritto nel capitolo (6.1.4 Terminazione
delle linee seriali, pagina 9).
