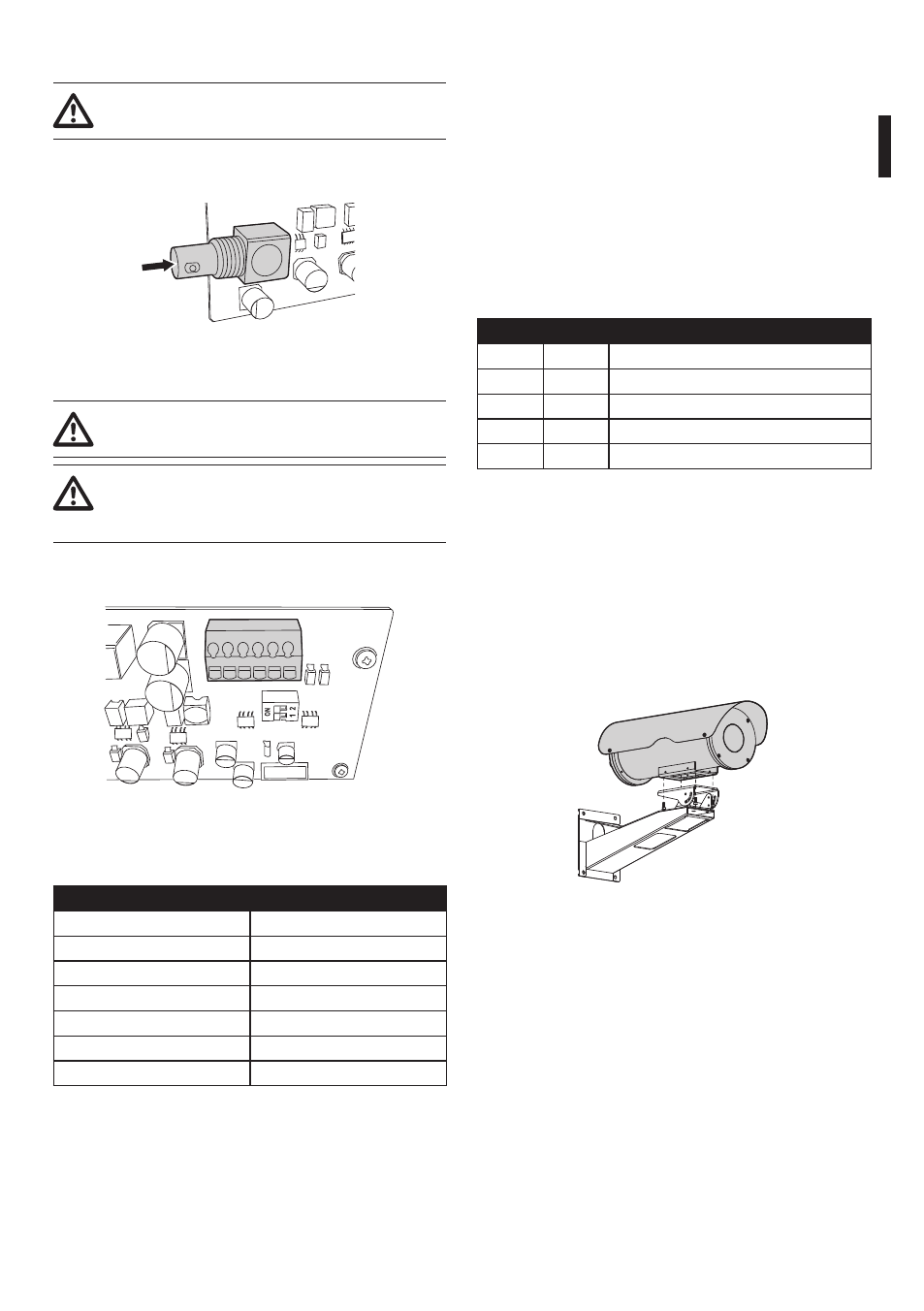

6.1.3 Collegamento del cavo video
L'impianto è di tipo CDS (Cable Distribution
System), non collegare a circuiti SELV.
Collegare alla scheda il cavo video (tipo RG-59)
provvisto di connettore BNC.
Fig. 6
6.1.3.1 Collegamento della linea seriale
L'installazione è di tipo TNV-1, non
collegare a circuiti SELV.
Per ridurre il rischio di incendio usare
solamente cavi aventi dimensioni maggiori
o uguali a 26AWG.
Il prodotto dispone di una linea di comunicazione
seriale RS-422.
J2
Fig. 7
Effettuare i collegamenti secondo quanto descritto
nella tabella.
LINEA RS-422
Morsetti Descrizione
SGND GND segnale RX
A1 RX+
B1 RX-
SGND GND segnale TX
A2 TX+
B2 TX-
Tab. 2
6.1.4 Terminazione delle linee seriali
Sulla scheda sono presenti due dip-switch usati per
configurare la terminazione (120 Ohm) della linea
seriale (Fig. 4, pagina 8).
Ogni periferica che si trovi a fine linea deve essere
terminata utilizzando l’apposito dip-switch in modo
da evitare riflessioni e deformazioni del segnale.
I dip-switch 7 e 8 terminano rispettivamente le linee
seriali RS485-1 e RS485-2.
I dip-switch 1 e 2 terminano rispettivamente le linee
seriali RS422-RX e RX422-TX.
TERMINAZIONE LINEE RS-422
DIP 1 DIP 2 Descrizione
ON - RS422-RX, Linea terminata
OFF - RS422-RX, Linea non terminata
- ON RS422-TX, Linea terminata
- OFF RS422-TX, Linea non terminata
Tab. 3
6.1.5 Installazione della custodia
Prima della chiusura, assicurarsi di aver orientato
correttamente la slitta interna della custodia in
funzione del tipo di installazione.
6.1.5.1 Fissaggio con staffa
La base di fissaggio della custodia deve essere
posizionata verso il basso.
Fig. 8
