DE - D
eutsch - B
edienungslanleitung
8

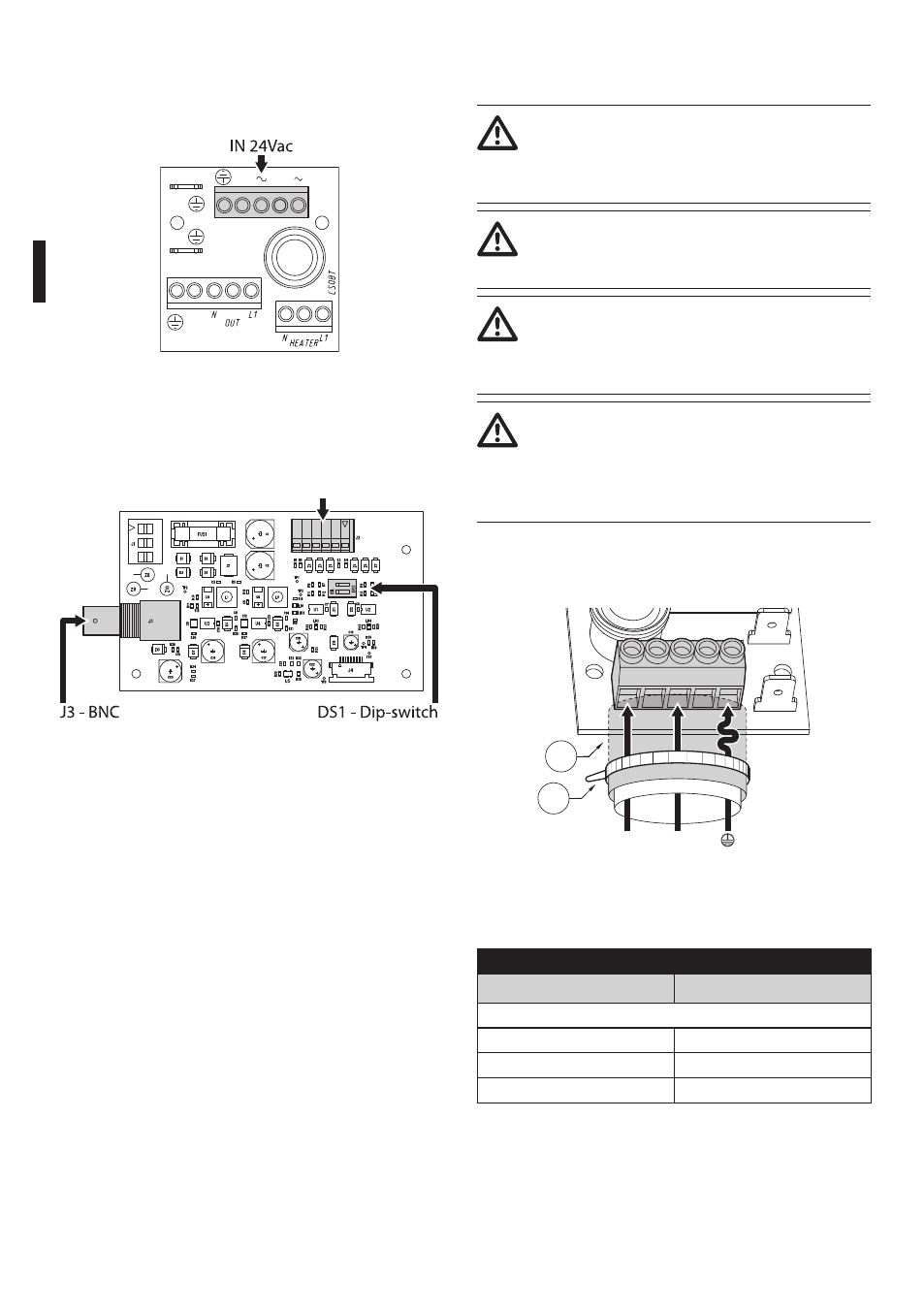

6.1.2 Anschluss der Platinen
Die Positionskarte der Versorgungsklemme
lokalisieren.
Abb. 3
Die Positionskarte des BNC-Steckverbinders, des
Verbinders der seriellen Linie und der Dip-Switches
für die Terminierung der seriellen Linien lokalisieren.
J2 - Serielle linie
Abb. 4
6.1.2.1 Anschluss der Versorgungslinie 24
V AC
Vor der Installation sicherstellen, dass die
Eigenschaften der Versorgungsanlage
denen entsprechen, die vom Gerät
vorausgesetzt werden.
Sicherstellen, dass die Versorgungsanlage
und die Anschlusskabel entsprechend
dimensioniert sind.
Das Erdungskabel muss circa 10mm länger
sein als die anderen beiden Kabel, um
einem versehentlichen Ablösen aufgrund
von Zug am Kabel vorzubeugen.
Ferner muss das Versorgungskabel von
einer Silikonummantelung (01) überzogen
sein, die im Lieferumfang enthalten ist und
mit dem zugehörigen Binder (02) fixiert
wird.
Die Kabel zuschneiden und die unten beschriebenen
Anschlüsse vornehmen. Die Versorgungsleitung am
Klemmen anschließen.
~ a ~
01
02
Abb. 5
Die Versorgungskabel sind nach der folgenden
Tabelle anzuschließen.
ANSCHLUSS DER STROMVERSORGUNG
Farbe Klemmen
Stromversorgung 24Vac
Vom Installateur festgelegt.
~
Vom Installateur festgelegt. ~
Gelb/Grün Erdung
Tab. 1
