FR - F
rançais - M
anuel d'instruc
tions
10

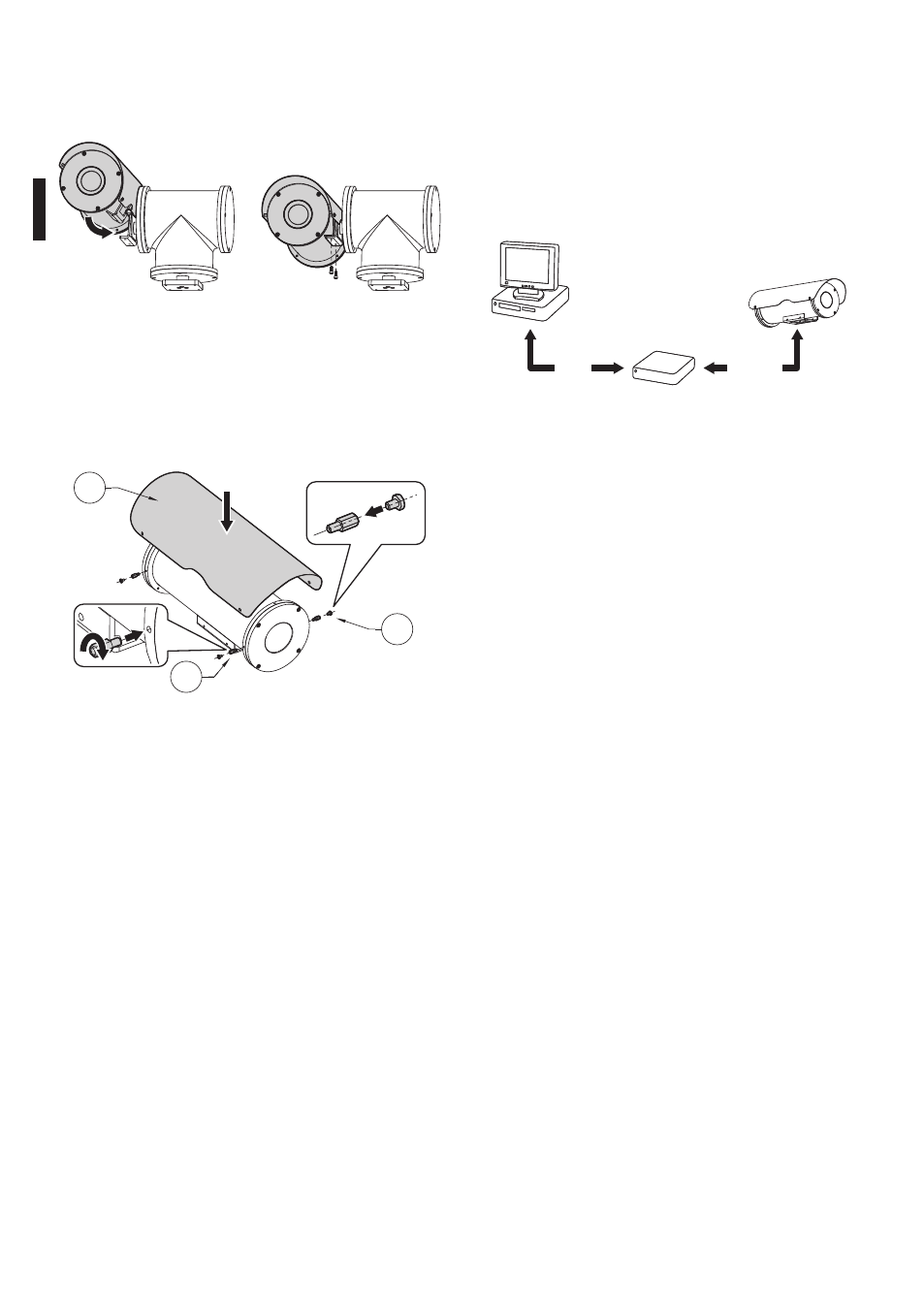

6.1.5.2 Fixation avec tourelle
La base de fixage du caisson doit être positionnée
latéralement.
Fig. 9
6.1.5.3 Fixation du double toit (en option)
Visser sur les brides du caisson les entretoises
hexagonales en dotation (01). Placer le double toit
sur le caisson (02) et le fixer avec les vis en dotation
sur les entretoises (03).
01
03
02
Fig. 10
7 Configuration
7.1 Contrôle via série
Pour un contrôle complet du produit, il est nécessaire
d'installer le SW FLIR Camera Controller GUI et
d'utiliser un convertisseur USB/RS-422 avec isolement
galvanique (ex. ICP CON I-7561) ou équivalent.
USB RS-422
Convertisseur
USB/RS-422
Fig. 11
7.2 Raccordement du
convertisseur USB/RS-422
Connecter le convertisseur USB/RS-422 aux bornes
du connecteur J2 de la carte du caisson, comme
décrit dans le tableau (Tab. 2, page 9).
Il pourrait être nécessaire de déconnecter les deux
lignes de données, comme décrit dans le chapitre (
6.1.4 Terminaison des lignes sérielles, page 9).
