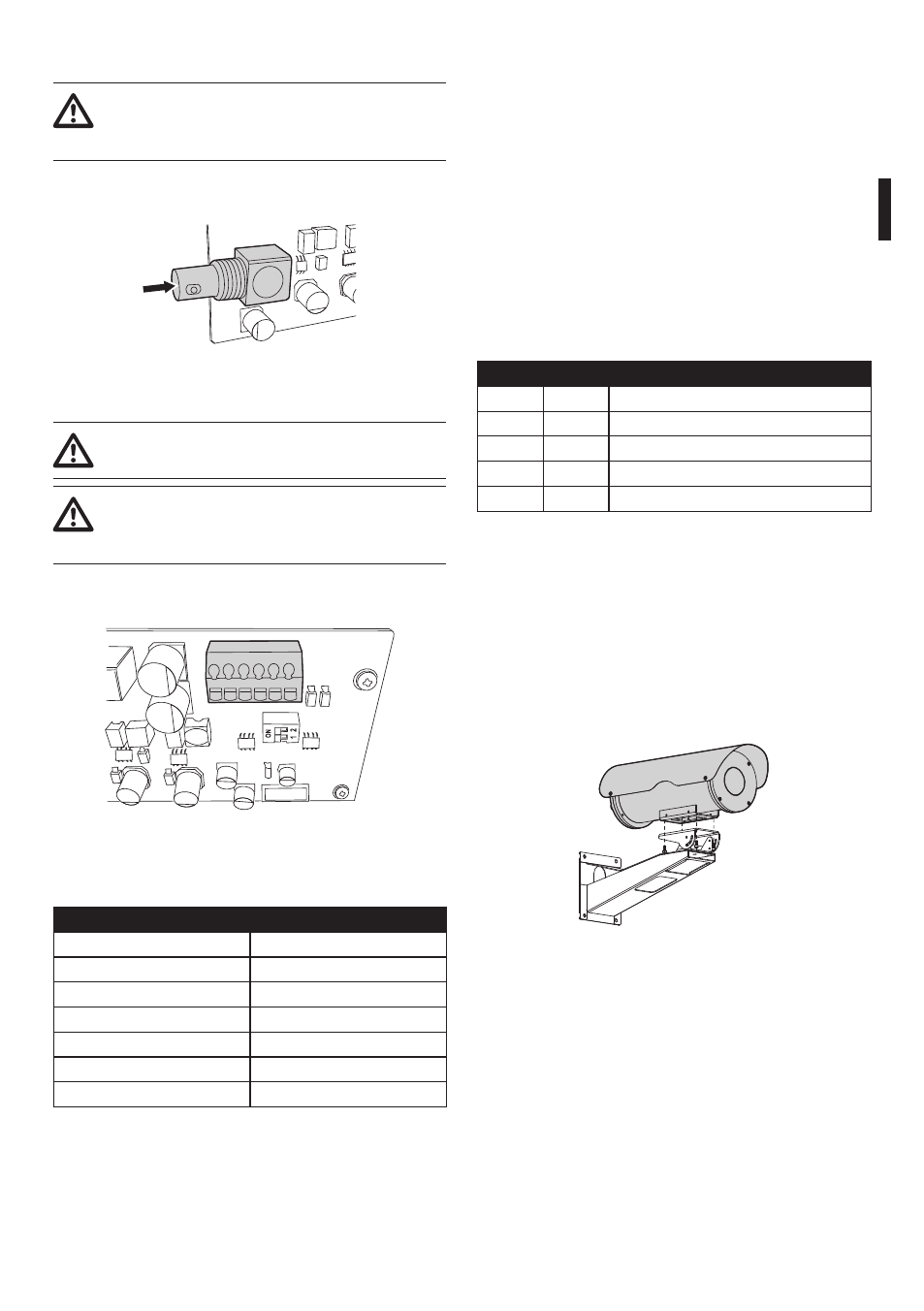

6.1.3 Connexion du câble vidéo
L'installation est du type CDS (Cable
Distribution System), ne pas la connecter à
des circuits SELV.
Relier le câble vidéo (type RG-59) équipé d'un
connecteur BNC, à la carte.
Fig. 6
6.1.3.1 Raccordement de la ligne série
L'installation est du type TNV-1, ne pas la
connecter à des circuits SELV.
Pour réduire les risques d’incendie, utiliser
uniquement des câbles de dimensions
égales ou supérieures à 26AWG.
Le produit dispose d'une ligne de communication
série RS-422.
J2
Fig. 7
Effectuer les connections selon ce qui est décrit dans
le tableau.
LIGNE RS-422
Bornes Description
SGND GND signal RX
A1 RX+
B1 RX-
SGND GND signal TX
A2 TX+
B2 TX-
Tab. 2
6.1.4 Terminaison des lignes sérielles
Sur la carte, il y a deux commutateurs dip, utilisés
pour configurer la terminaison (120 Ohm) de la ligne
série (Fig. 4, page 8).
Chaque périphérique en fin de ligne doit être
terminée (bouclé) au moyen du dip-switch prévu
pour éviter tout phénomène de réflexion et de
déformation du signal.
Les dip-switches 7 et 8 terminent respectivement les
lignes sérielles RS485-1 et RS485-2.
Les commutateurs dip 1 et 2 terminent
respectivement les lignes séries RS422-RX et RX422-
TX.
TERMINAISONS LIGNES SÉRIELLES RS-422
DIP 1 DIP 2 Description
ON - RS422-RX, Ligne terminée
OFF - RS422-RX, Ligne non terminée
- ON RS422-TX, Ligne terminée
- OFF RS422-TX, Ligne non terminée
Tab. 3
6.1.5 Installation du caisson
Avant la fermeture s’assurer d’avoir correctement
orienté la glissière interne du caisson sélon
l’installation requise.
6.1.5.1 Fixation avec étrier
La base de fixage du caisson doit être positionnée
vers le bas.
Fig. 8
